Connecteur en T profilé aluminium rond – D30-90° – Diamètre 30 mm

Présentation du connecteur

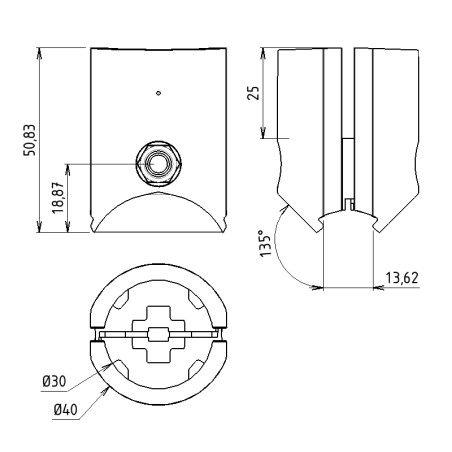

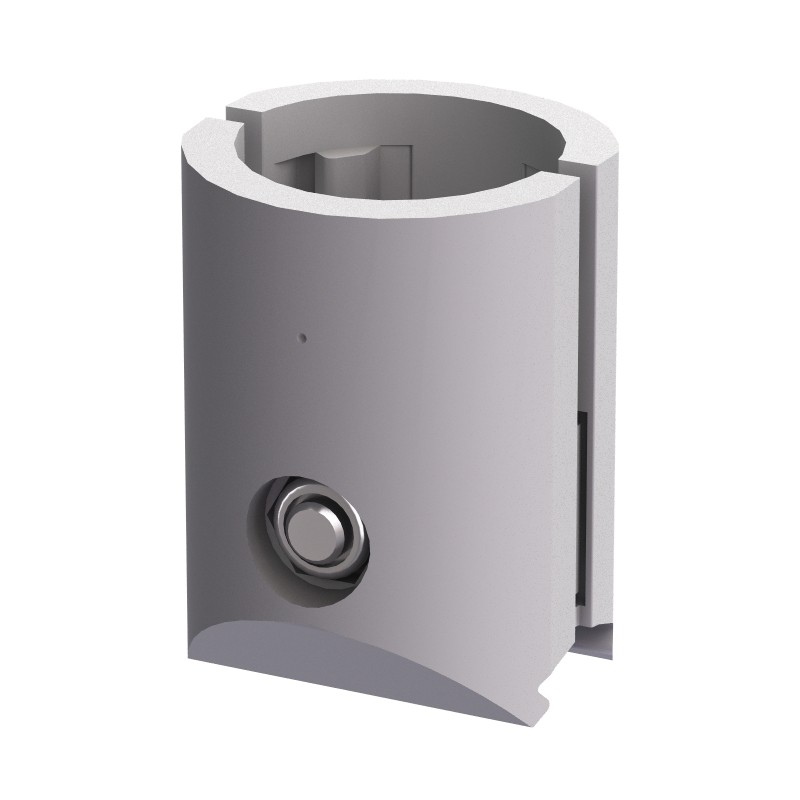

Ce connecteur est un élément d’assemblage conçu pour relier deux tubes de diamètre extérieur 30 mm à angle droit. Il permet la réalisation de jonctions en T au sein des systèmes tubulaires D30 utilisés dans l’industrie, la logistique et les environnements de production. Grâce à sa conception dédiée, il assure une liaison mécanique fiable tout en préservant la flexibilité propre aux structures modulaires. Ce connecteur est destiné aux constructions basées exclusivement sur des profilés aluminium tubulaires D30. Il se distingue ainsi du connecteur D30-90° pour profilé aluminium à rainure 8 mm, dont la fonction est de raccorder un tube à un profilé aluminium à l’aide d’un adaptateur spécifique.

Conception et matériaux

Le corps du connecteur est fabriqué en aluminium moulé sous pression, un matériau reconnu pour sa résistance mécanique, sa stabilité dimensionnelle et son faible poids. Cette conception permet de créer des assemblages solides sans alourdir inutilement la structure. Le kit de montage comprend également des éléments de fixation en acier avec finition zinguée afin d’améliorer leur résistance à la corrosion. L’ensemble est livré avec une vis DIN EN ISO 4762 M6 x 28 et un écrou autobloquant DIN EN ISO 4032 M6 permettant de réaliser l’assemblage des différentes parties du connecteur. Sa finition grise lui permet de s’intégrer naturellement aux systèmes tubulaires D30 employés dans les ateliers, entrepôts et lignes d’assemblage.

Comment fonctionne ce connecteur ?

Le connecteur est constitué de deux demi-coquilles qui viennent entourer le tube afin de créer une liaison mécanique robuste entre deux éléments de structure. Le serrage est obtenu à l’aide de la vis et de l’écrou fournis dans le kit, garantissant un maintien homogène sur l’ensemble du diamètre du tube. Cette conception permet de créer une jonction à 90° sans perçage ni soudure. L’assemblage conserve ainsi les avantages des systèmes modulaires : démontage rapide, modification de la structure et remplacement simplifié des composants lorsque cela est nécessaire. Grâce au diamètre standard D30, le connecteur s’intègre facilement dans les installations déjà équipées de structures tubulaires de même section.

Quelles applications pour ce connecteur tubulaire ?

Ce connecteur est particulièrement adapté à la création d’ossatures modulaires utilisées dans les démarches Lean Manufacturing. Il permet notamment la réalisation de rayonnages dynamiques, postes de travail ergonomiques, chariots logistiques, supports d’approvisionnement et zones de stockage de proximité. Les environnements industriels qui recherchent des structures évolutives apprécient ce type de raccordement, car il facilite les adaptations régulières des équipements sans nécessiter de lourdes opérations de transformation. Les équipes de maintenance ou d’amélioration continue peuvent ainsi modifier rapidement la configuration d’une installation en fonction des besoins opérationnels. Sa conception est également adaptée aux structures devant conserver une esthétique soignée tout en restant fonctionnelles et faciles à entretenir.

Installation et compatibilité du système

Le montage du connecteur est conçu pour être rapide et accessible. Les deux éléments du connecteur viennent se positionner autour du tube avant d’être assemblés à l’aide du kit de fixation fourni. Cette architecture permet un montage précis tout en limitant les contraintes sur les composants. Il est important de distinguer ce connecteur en T du connecteur D30-90° (référence FIXE30E2571) destiné aux profilés aluminium à rainure 8 mm. Ce dernier est livré avec un adaptateur permettant la liaison vers un profilé aluminium, tandis que le présent connecteur est conçu pour les assemblages tube-à-tube au sein d’une structure D30. Cette distinction facilite la sélection du composant adapté selon le type d’installation à réaliser et limite les erreurs lors de la conception des structures.

Quels bénéfices pour l’utilisateur final ?

Ce connecteur apporte une solution simple pour réaliser des jonctions perpendiculaires entre tubes de diamètre 30 mm. Son système d’assemblage démontable favorise les évolutions futures de la structure, ce qui constitue un avantage important dans les environnements soumis à des changements fréquents d’organisation. Sa conception robuste permet d’obtenir des assemblages fiables tout en conservant la légèreté des structures tubulaires. La propriété ESD du produit représente également un atout pour les installations nécessitant une maîtrise des décharges électrostatiques. En choisissant ce connecteur, vous bénéficiez d’une solution d’assemblage adaptée aux structures modulaires modernes, capable d’accompagner durablement les évolutions des postes de travail, des équipements logistiques et des installations industrielles.

Compatibilité avec les accessoires Elcom

Ce connecteur appartient à la gamme de raccords Elcom destinés aux structures tubulaires de diamètre 30 mm et peut être associé aux accessoires de finition compatibles. Il est notamment possible d’ajouter un capuchon de protection dédié aux connecteurs afin d’améliorer l’aspect visuel de l’assemblage et de protéger certaines zones de fixation. Cette compatibilité contribue à la réalisation d’installations homogènes et professionnelles, adaptées aux exigences des environnements industriels recherchant à la fois modularité, durabilité et qualité de finition.
