Indexage pour systèmes de transfert à palette porte-pièce pour l'industrie

Les indexages Elcom sont conçus pour assurer un positionnement précis et répétable des palettes porte-pièces sur les lignes de transfert. Ils permettent de décoller la palette des bandes transporteuses pour garantir une stabilité parfaite lors des opérations critiques : vissage, contrôle qualité, assemblage robotisé, etc.

Disponibles en plusieurs configurations (sur table, hauts, lourds, multi-positions), les indexeurs s’adaptent à toutes les contraintes d’implantation et de cadence. Ils peuvent être combinés à des butéessimples, doubles effets ou automatiques, avec ou sans amortissement, selon les besoins de l’application.

Grâce à leur conception modulaire, leur compatibilité avec les gammes TLM, TRM et TM, et leur précision de positionnement jusqu’à ±0,03 mm, les indexages Elcom sont un maillon essentiel pour garantir la fiabilité, la sécurité et la performance des lignes de production modernes.

Dans un système de transfert à palette porte-pièce, l’indexage joue un rôle déterminant pour garantir la précision, la répétabilité et la fiabilité des opérations industrielles. Chez Elcom, nous concevons des solutions d’indexage robustes et modulaires, capables de répondre aux exigences les plus élevées en matière de positionnement, de cadence et de stabilité sur ligne. Nos indexeurs permettent d’isoler la palette de la bande transporteuse afin de garantir une immobilisation parfaite, même lors d’interventions critiques comme le vissage automatique, l’assemblage de précision, ou les contrôles qualité par vision.

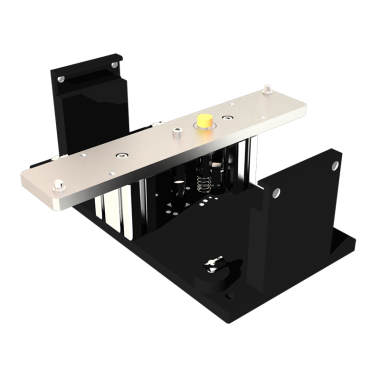

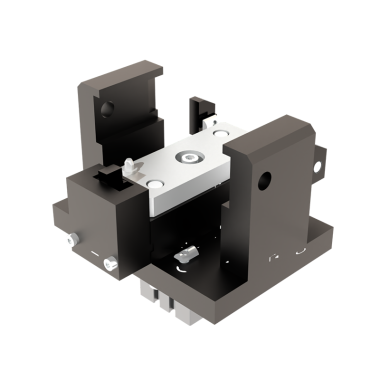

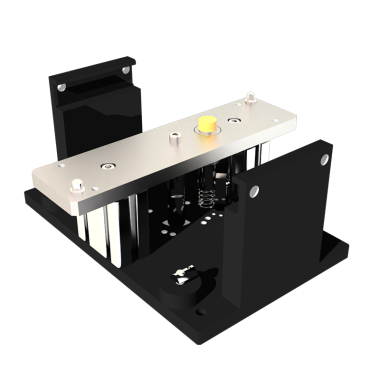

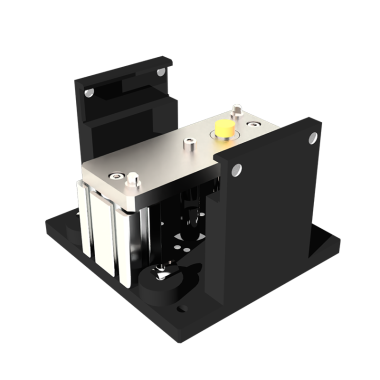

Chaque indexage Elcom est équipé d’un système pion/locating assurant un centrage géométrique optimal, couplé à une butée intégrée qui stoppe la palette avec une grande précision. Une fois la palette arrêtée, elle est légèrement soulevée puis verrouillée par l’action du vérin d’indexage, ce qui élimine tout risque de jeu ou de glissement durant les opérations. Cette phase de "décollage" est indispensable pour garantir un haut niveau de répétabilité (jusqu’à ±0,03 mm selon les modèles), ce qui en fait un équipement clé dans les processus industriels automatisés.

Nos indexages sont proposés dans une variété de configurations : sur table, en version haute, lourde ou multi-positions, selon les dimensions des palettes et les contraintes mécaniques. Ils s’adaptent parfaitement aux lignes de transfert Elcom de type TLM, TRM ou TM, qu’il s’agisse de simples segments droits, de boucles standards ou d’hippodromes sur mesure. Grâce à leur conception modulaire en profilés aluminium mécano-assemblés, leur intégration est rapide et propre, même en environnement contraint ou sur une ligne existante.

Ils peuvent être associés à différentes technologies de butées (simples ou doubles effets, amorties, automatiques…) afin d’optimiser la gestion du flux en fonction du scénario de production. Certains modèles intègrent également des dispositifs de sécurité type « homme mort » ou des capteurs inductifs M12 noyables pour garantir un retour d’information fiable à l’automate.

Réputés pour leur solidité, leur compacité et leur efficacité, les indexeurs Elcom sont déployés dans des secteurs aussi variés que l’automobile, l’électronique, la cosmétique, le médical ou encore les biens d’équipement. Ils contribuent à la performance globale de la ligne en assurant une qualité d’exécution constante et en réduisant les risques d’erreurs ou de micro-défauts lors des phases sensibles du process.

Nos équipes peuvent vous accompagner dans le choix de l’indexage le mieux adapté à vos contraintes d’encombrement, de cadence ou de charge utile. Grâce à notre bureau d’études interne et à notre maîtrise des structures en profilé aluminium, nous sommes également en mesure de proposer des solutions sur mesure parfaitement intégrées à votre environnement industriel.
