Multibloc de fixation pour profilé aluminium rond - D30 - Diamètre 30 mm

Présentation du multibloc de fixation D30

Le multibloc de fixation pour profilé aluminium rond D30 est conçu pour assurer la fixation fiable de panneaux sur des structures tubulaires industrielles. Compatible avec les profilés aluminium ronds de diamètre 30 mm, il constitue une solution de liaison adaptée à la réalisation de postes de travail, cloisons techniques, protections, séparations d'espaces ou structures logistiques. Grâce à sa conception spécifique, il maintient fermement les panneaux tout en s'intégrant harmonieusement aux systèmes modulaires D30.

Conception robuste pour les environnements industriels

Ce multibloc est fabriqué en aluminium moulé sous pression, un matériau reconnu pour sa résistance mécanique et sa durabilité. Le kit d'assemblage fourni comprend des éléments en acier avec finition zinguée afin d'offrir une bonne résistance à la corrosion dans les environnements industriels courants. La conception en deux parties permet d'enserrer efficacement la structure tubulaire tout en simplifiant les opérations de montage ou de repositionnement lorsque l'installation évolue.

Caractéristiques techniques et composition du kit

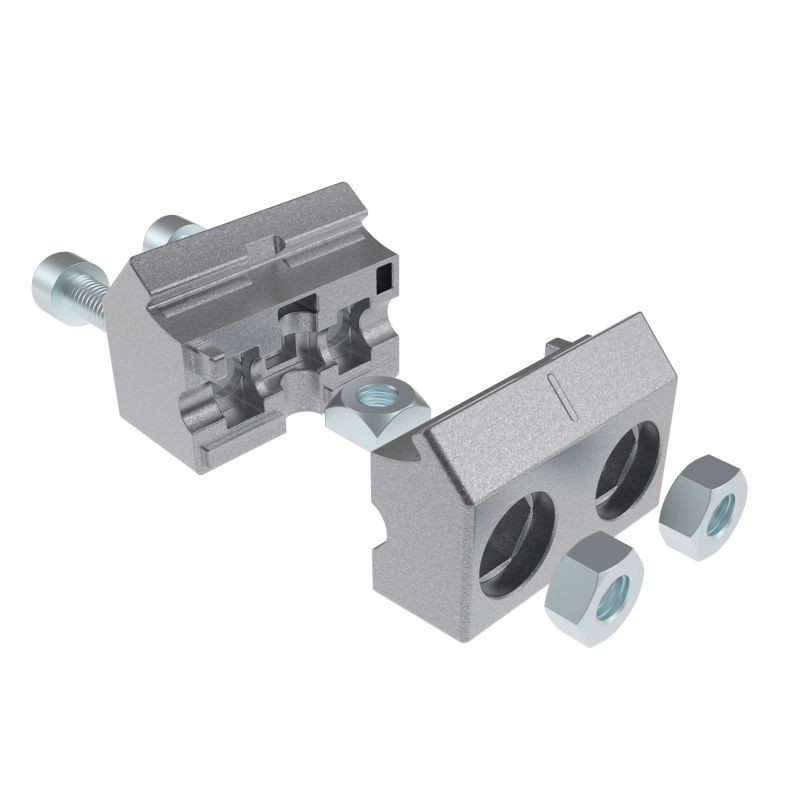

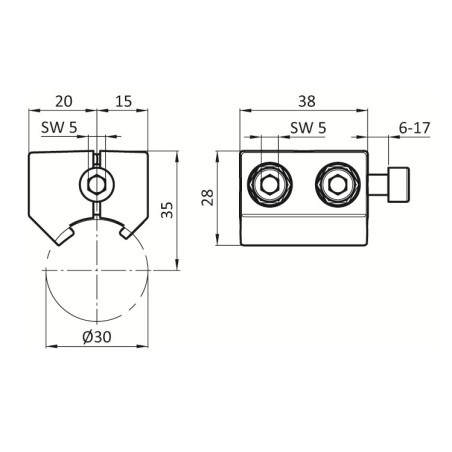

Cette solution est destinée aux structures utilisant des profilés aluminium ronds D30, soit un diamètre extérieur de 30 mm. Le multibloc est livré prêt à assembler avec l'ensemble des composants nécessaires à son installation. Le kit comprend un multibloc en deux parties, deux vis DIN EN ISO 4762 (DIN 912) M6 x 20, un écrou carré DIN 557 M6 ainsi que deux écrous autofreinés DIN EN ISO 4032 (DIN 934) M6.

Comment fonctionne ce multibloc de fixation ?

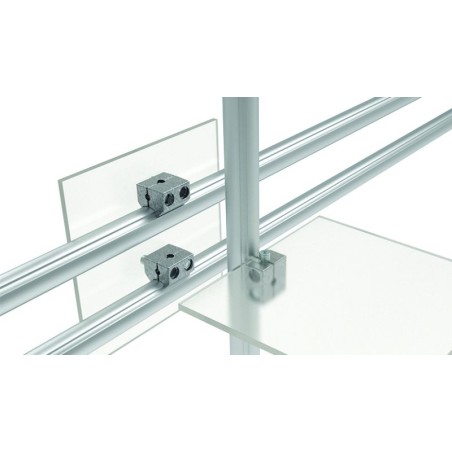

Le principe de fonctionnement repose sur un serrage mécanique autour du tube aluminium. Une fois les deux demi-coquilles positionnées sur la structure, le système de visserie permet de maintenir fermement l'ensemble tout en créant un point d'ancrage pour le panneau à fixer. Cette solution évite les opérations de soudure ou d'usinage complexes et permet de conserver toute la modularité des systèmes tubulaires. Le montage peut être réalisé directement lors de l'assemblage de la structure ou ajouté ultérieurement dans le cadre d'une modification d'installation.

Une solution adaptée aux environnements ESD

Le multibloc de fixation dispose d'une propriété ESD destinée aux applications nécessitant la maîtrise des décharges électrostatiques. Cette caractéristique peut s'avérer particulièrement pertinente dans les secteurs liés à l'électronique, à l'assemblage de composants sensibles ou à certaines zones de production spécifiques. L'intégration d'accessoires compatibles ESD contribue à répondre aux contraintes de ces environnements sans compromettre la flexibilité des structures modulaires.

Quelle compatibilité avec le profilé de glissement HDPE ESD ?

Ce multibloc peut être utilisé en association avec le profilé de glissement en plastique HDPE ESD pour profilé aluminium rond D30 (référence ESDMOOV30E4572). Dans cette configuration, le profilé de glissement ne sert pas uniquement à créer des voies de déplacement pour bacs ou contenants. Il peut également être utilisé comme bande de support pour le montage de panneaux. Le multibloc vient alors compléter l'installation en assurant le maintien de l'ensemble sur la structure tubulaire. Cette combinaison permet de concevoir des aménagements fonctionnels intégrant à la fois guidage des flux et fixation d'éléments de remplissage.

Quels bouchons peuvent être associés à ce produit ?

Ce multibloc est compatible avec le bouchon profilé aluminium D12 standard (référence BASE30E2310) et le bouchon profilé aluminium D12 renforcé (référence BASE30E2311). Ces accessoires sont destinés à recouvrir les trous de vis présents sur certains connecteurs et éléments de fixation utilisés dans les structures tubulaires de diamètre 30 mm. Le modèle standard est équipé de pattes courtes permettant une insertion rapide et une finition soignée des assemblages. La version renforcée dispose quant à elle de pattes plus longues offrant un maintien accru dans le profilé, particulièrement adapté aux environnements soumis aux vibrations ou aux sollicitations répétées. Fabriqués en plastique PA renforcé de fibre de verre et disponibles en coloris gris, ces bouchons contribuent à améliorer l'esthétique des installations tout en protégeant efficacement les points de fixation visibles.

Les bénéfices pour l'utilisateur final

Le multibloc de fixation D30 facilite l'intégration de panneaux au sein des structures tubulaires tout en conservant la modularité recherchée dans les installations industrielles modernes. Sa conception robuste assure une fixation fiable, tandis que le kit complet simplifie les opérations de montage. La compatibilité avec divers accessoires de la gamme D30, notamment les rails de glissement et les bouchons de finition, permet de concevoir des équipements évolutifs adaptés aux besoins des ateliers, zones logistiques ou postes de production. L'utilisateur bénéficie ainsi d'une solution polyvalente capable d'accompagner les évolutions de ses installations sans nécessiter de modifications lourdes.
