Adaptateur profilé aluminium rond – Rainure 10 mm – Section 40x40 mm – D28 – Diamètre 28 mm

Présentation du produit

L’adaptateur profilé aluminium rond D28, correspondant à un diamètre de 28 mm, est conçu pour assurer la connexion entre un tube de manutention D28 et un profilé aluminium doté d’une rainure de 10 mm. Cette pièce d’interface permet d’intégrer facilement les systèmes tubulaires aux structures modulaires utilisées dans les ateliers, les postes de travail, les lignes d’assemblage ou les équipements logistiques. Grâce à sa conception dédiée, elle garantit une liaison mécanique fiable entre deux technologies d’assemblage complémentaires.

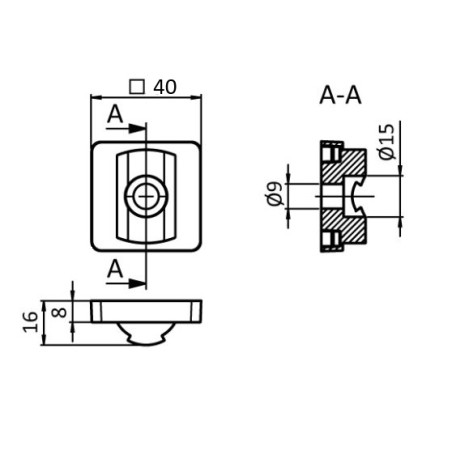

Caractéristiques techniques et dimensions

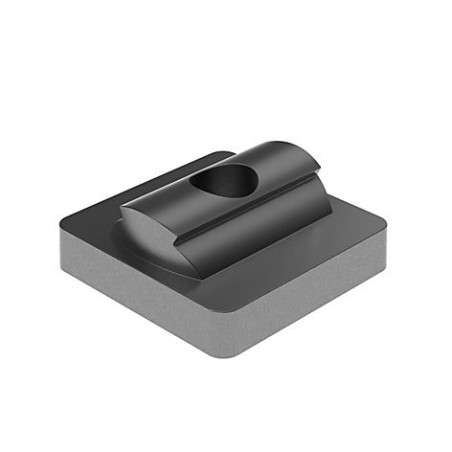

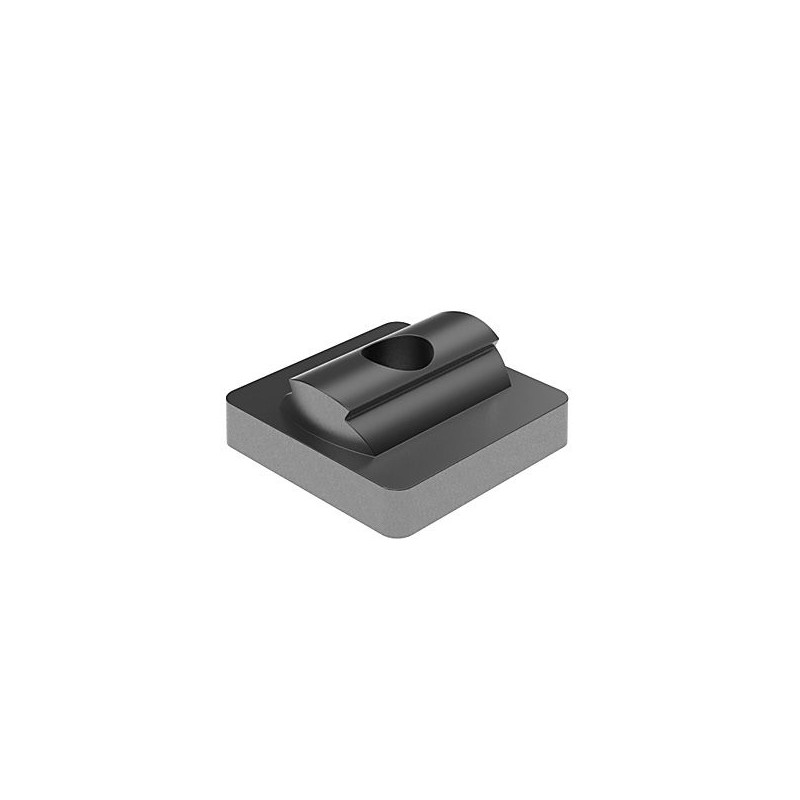

Cet adaptateur est composé d’une plaque d’adaptation réalisée en fonderie d’aluminium et d’une clavette fabriquée en fonderie zamac. Sa finition brute convient parfaitement aux environnements industriels où la robustesse et la fonctionnalité priment sur l’aspect esthétique. De section 40x40 mm ce produit est destiné aux profilés aluminium équipés d’une rainure de 10 mm et aux tubes de la gamme D28, soit un diamètre de 28 mm. Le kit comprend une plaque d’adaptation ainsi que deux pions de centrage permettant une adaptation aux rainures de 10 mm.

Comment fonctionne cet adaptateur de liaison ?

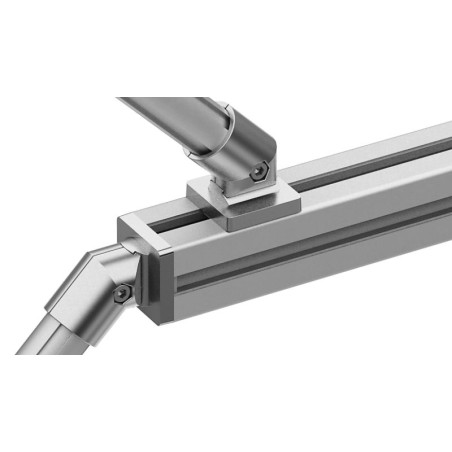

Cette solution sert de point de fixation entre un connecteur de tube D28 et un profilé aluminium. La plaque vient se positionner dans la rainure du profilé tandis que la partie supérieure reçoit l’élément de raccordement tubulaire. Cette configuration permet de créer une liaison stable entre une structure tubulaire et un châssis en profilé aluminium. Le système assure un positionnement précis des éléments assemblés tout en facilitant leur intégration dans des constructions modulaires évolutives.

Installation et mise en œuvre

La mise en place de l’adaptateur est simple et rapide. La fixation s’effectue à l’aide d’une vis tête bombée DIN EN ISO 7380 (anciennement DIN 34805) taraudé M8. Les pions de centrage fournis contribuent à un alignement précis lors du montage. Cette conception limite les opérations d’usinage complémentaires et facilite l’intégration de la pièce dans une structure existante ou dans un nouveau projet. L’assemblage obtenu offre une excellente stabilité pour les applications industrielles courantes.

Quel adaptateur choisir selon votre configuration ?

Le choix entre cet adaptateur D28 et un modèle D30 dépend principalement des composants déjà présents dans votre structure. L’adaptateur D28 est conçu pour raccorder un tube de diamètre 28 mm à un profilé aluminium équipé d'une rainure de 10 mm. Il est donc particulièrement adapté aux installations reposant sur la gamme tubulaire D28 et sur des profilés aluminium de forte capacité utilisant cette largeur de rainure. À l'inverse, l'adaptateur D30 (référence : FIXE30E2078) est destiné aux connecteurs tubulaires de diamètre 30 mm et se monte sur des profilés aluminium dotés d'une rainure de 8 mm. Le choix ne repose pas sur une question de performance mais sur la compatibilité avec les éléments existants. Si votre structure utilise des tubes D28 et des profilés aluminium à rainure 10 mm, la référence FIXE28B1002 est la solution adaptée. Pour une installation basée sur des connecteurs D30 et des profilés aluminium à rainure 8 mm, l'adaptateur D30 sera le choix approprié afin de garantir un assemblage sûr et conforme aux dimensions du système utilisé.

Avec quels composants cet adaptateur est-il compatible ?

Cet adaptateur a été développé pour être utilisé avec les systèmes tubulaires D28 et les profilés aluminium à rainure de 10 mm. Il est notamment compatible avec les connecteurs référencés FIXE28B1080, FIXE28B1081 et FIXE28B1079. Cette compatibilité permet de réaliser de nombreuses configurations dans le domaine du lean manufacturing, des postes de travail ergonomiques, des convoyeurs légers ou encore des chariots industriels. L’intégration entre structures tubulaires et profilés aluminium est ainsi simplifiée tout en conservant une cohérence technique dans l’ensemble du projet.

Conception et matériaux

Le choix de la fonderie d’aluminium pour la plaque d’adaptation permet d’obtenir une pièce rigide et adaptée à un usage industriel intensif. La clavette en zamac apporte quant à elle une bonne résistance mécanique ainsi qu’un maintien efficace dans la rainure du profilé aluminium. L’association de ces matériaux offre un équilibre pertinent entre robustesse, durabilité et facilité d’utilisation. La finition brute constitue également une solution adaptée aux environnements de production et de logistique.

Bénéfices pour l’utilisateur final

L’utilisation de cet adaptateur facilite considérablement la création de structures hybrides associant tubes de manutention et profilés aluminium. Cette solution réduit les contraintes de conception, permet de réutiliser des composants existants et contribue à la modularité des installations industrielles. Grâce à son kit complet, sa compatibilité avec plusieurs connecteurs de la gamme D28 et sa simplicité de montage, cet adaptateur représente une réponse efficace pour les intégrateurs, les services maintenance et les concepteurs d’équipements souhaitant développer des structures évolutives et fiables.
