Adaptateur profilé aluminium rond – Rainure 10 mm – Section 45x45 mm – D28 – Diamètre 28 mm

Présentation de l'adaptateur de liaison D28

Cet adaptateur profilé aluminium rond est destiné à assurer le raccordement entre un système tubulaire D28, correspondant à un diamètre de 28 mm, et un profilé aluminium doté d'une rainure de 10 mm. Il constitue une solution de liaison mécanique permettant de combiner deux technologies largement utilisées dans les environnements industriels. Grâce à sa conception spécifique, il facilite la réalisation d'ensembles mixtes intégrant à la fois des tubes et des structures modulaires en aluminium.

Caractéristiques techniques et dimensions

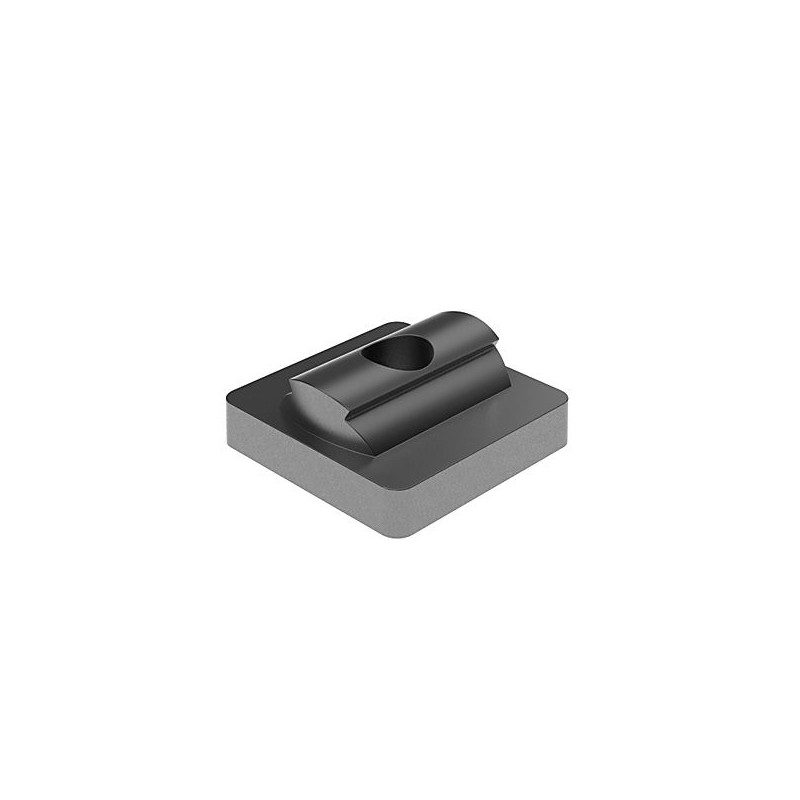

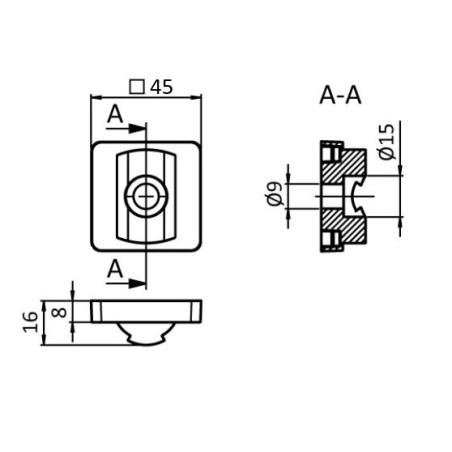

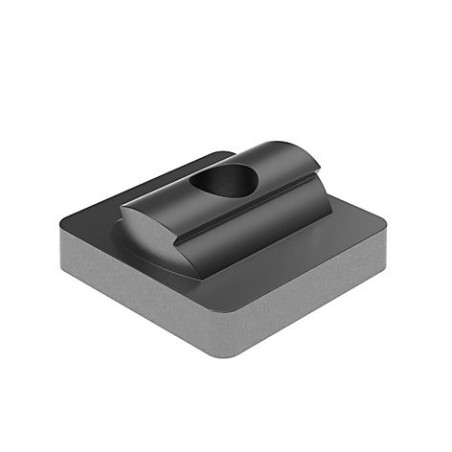

Cette version est équipée d'une embase carrée de 45 x 45 mm offrant une surface d'appui supérieure aux modèles de dimensions plus réduites. L'ensemble est composé d'une plaque d'adaptation réalisée en fonderie d'aluminium associée à une clavette en zamac. Le perçage central est conçu pour recevoir une fixation M8 conformément à la norme DIN EN ISO 7380. La finition brute conserve les propriétés naturelles des matériaux tout en répondant aux exigences des applications industrielles courantes.

Comment fonctionne cet adaptateur ?

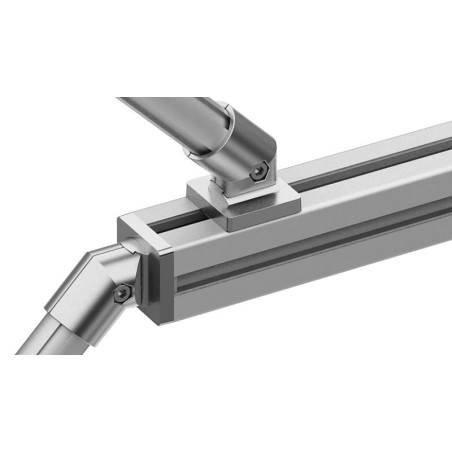

Le principe de cet accessoire repose sur la création d'un point de liaison entre un connecteur tubulaire et le profilé aluminium. Une fois positionné dans la rainure, l'adaptateur assure la transmission des efforts mécaniques vers la structure porteuse. Cette conception favorise un maintien stable des assemblages tout en permettant l'utilisation des solutions tubulaires D28 dans des configurations variées. Le montage participe ainsi à la cohérence de l'ensemble de la structure sans nécessiter de modifications complexes des éléments existants.

Mise en œuvre et installation

L'installation s'effectue à l'aide d'une vis tête bombée taraudée M8 adaptée au système de fixation prévu. Le kit comprend également deux pions de centrage compatibles avec la rainure 10 mm afin de simplifier le positionnement lors de l'assemblage. Cette configuration permet d'obtenir un alignement précis de l'adaptateur sur le profilé aluminium. Les opérations de montage restent accessibles et peuvent être intégrées facilement lors de la création ou de la modification d'une structure industrielle.

Avec quels éléments est-il compatible ?

Cet adaptateur a été développé pour fonctionner avec les connecteurs tubulaires de la gamme D28. Il est notamment compatible avec les références FIXE28B1080, FIXE28B1081 et FIXE28B1079. Cette compatibilité permet aux concepteurs de postes de travail, de racks logistiques ou d'équipements de manutention d'intégrer efficacement différents composants de la même famille de produits. L'utilisation d'éléments compatibles contribue également à garantir la qualité des assemblages et la cohérence de la structure finale.

Pourquoi choisir l’embase 40 x 40 mm plutôt que l’embase 45 x 45 mm ?

La référence FIXE28B1002 se distingue de la référence FIXE28B1003 par les dimensions de son embase. Avec un format compact de 40 x 40 mm, elle constitue une solution adaptée lorsque l’espace disponible sur le profilé aluminium est limité ou lorsque l’objectif est de conserver une structure légère et discrète. Le modèle FIXE28B1003 dispose quant à lui d’une embase de 45 x 45 mm, offrant une surface d’appui plus importante. Cette version peut être privilégiée dans les configurations nécessitant une zone de contact plus étendue ou lorsque l’homogénéité esthétique avec d’autres composants de dimensions similaires est recherchée. Les deux adaptateurs assurent la même fonction de liaison entre un tube D28 et un profilé aluminium à rainure de 10 mm.

Applications dans les environnements industriels

Ce composant trouve sa place dans de nombreuses installations modulaires. Il peut être utilisé pour la conception de postes de production, de supports techniques, de structures d'assistance à la fabrication ou encore de systèmes destinés à l'organisation des flux industriels. Son format facilite l'intégration de tubes au sein d'architectures en profilé aluminium lorsque les besoins d'aménagement évoluent. Cette capacité d'adaptation représente un avantage appréciable dans les ateliers recherchant des solutions flexibles.

Quels bénéfices pour l'utilisateur final ?

L'utilisation de cet adaptateur permet de connecter deux systèmes de construction complémentaires au sein d'une même installation. Le format de base 45 x 45 mm apporte une zone de contact plus importante tout en conservant un encombrement maîtrisé. La fourniture sous forme de kit limite les recherches de composants additionnels et simplifie la préparation du montage. Pour les intégrateurs, bureaux d'études et services maintenance, cette solution contribue à accélérer les projets d'aménagement tout en assurant une liaison robuste et durable entre les différents éléments de la structure.
