Bride de fixation déportée pour profilé aluminium rond - D28 - Diamètre 28 mm

Présentation de la bride de fixation déportée D28

La bride de fixation déportée pour profilé aluminium rond D28 est une solution de montage spécialement conçue pour réaliser une connexion latérale entre un tube de diamètre 28 mm et une structure en profilé aluminium. Cette configuration de fixation permet d’intégrer facilement des éléments tubulaires à des ensembles modulaires industriels tout en conservant une excellente rigidité d’assemblage. Grâce à sa conception compacte et déportée, cette bride facilite la création de postes de travail ergonomiques, de structures de manutention légère ou d’équipements industriels évolutifs.

Conception et matériaux de fabrication

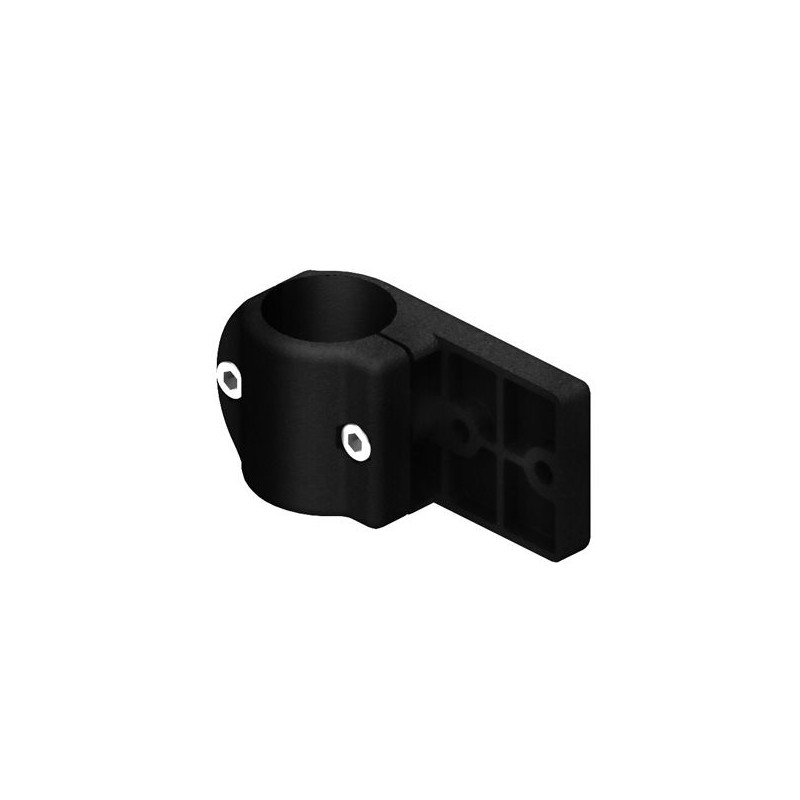

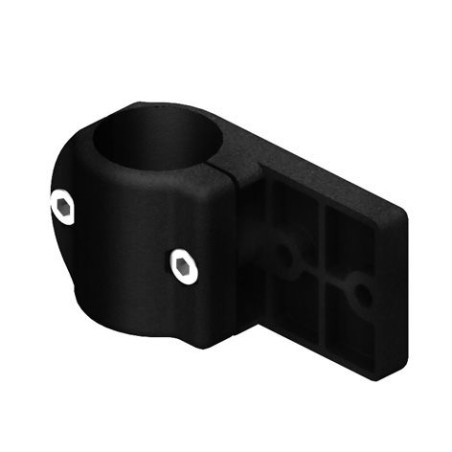

Cette bride est constituée d’un connecteur réalisé en fonderie zamac, un matériau apprécié pour sa résistance mécanique et sa stabilité dimensionnelle. Le kit d’assemblage est composé d’éléments en acier garantissant un serrage fiable dans le temps. La partie principale bénéficie d’une finition par peinture poudre noire qui améliore sa résistance à l’usure et à l’environnement industriel courant. La visserie est quant à elle zinguée afin de limiter les risques de corrosion lors d’une utilisation prolongée.

Caractéristiques techniques et dimensions

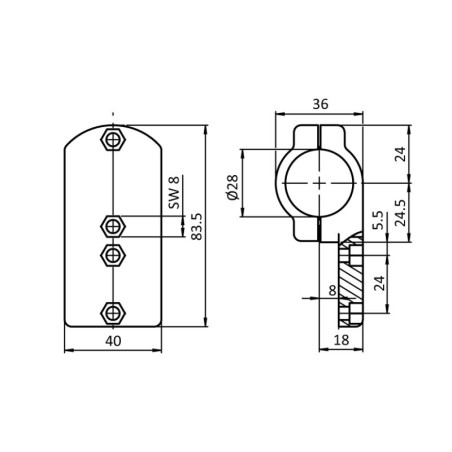

Cette solution est conçue pour les structures tubulaires D28, c’est-à-dire les tubes de diamètre 28 mm utilisés dans les systèmes modulaires industriels. La bride présente une largeur de 40 mm et une longueur totale d’environ 83,5 mm. La partie déportée offre un support de fixation adapté aux profilés aluminium dotés d’une rainure de 10 mm. Le produit est livré sous forme de kit complet comprenant une bride en deux parties, deux vis M5 x 16, deux vis M5 x 10 ainsi que deux écrous M5, permettant une installation immédiate sans ajout de composants complémentaires.

Comment fonctionne cette bride de fixation déportée ?

Le principe de fonctionnement repose sur un serrage mécanique autour du profilé aluminium rond. Les deux demi-coquilles de la bride viennent entourer le tube puis sont maintenues par la visserie fournie. La partie déportée permet ensuite de créer un point de liaison latéral avec une autre structure. Cette configuration est particulièrement adaptée lorsque le positionnement d’un élément ne peut pas être réalisé directement dans l’axe du tube. Le système offre ainsi davantage de liberté dans la conception des installations industrielles et des postes de travail modulaires.

Installation et compatibilité

L’installation est simple et rapide grâce au kit d’assemblage livré avec le produit. Aucun usinage complexe n’est nécessaire pour réaliser le montage. La bride a été développée pour être compatible avec les structures utilisant des profilés aluminium tubulaires D28 ainsi qu’avec les profilés aluminium intégrant une rainure de 10 mm. Son entraxe de perçage facilite l’intégration dans la conception de postes de travail réglables en hauteur ou d’équipements ergonomiques destinés à améliorer le confort des opérateurs.

Pourquoi choisir cette solution de fixation ?

Cette bride constitue une alternative efficace lorsque la création d’un point de fixation latéral est nécessaire dans une structure tubulaire. Son architecture permet de relier différents éléments sans ajouter de composants complexes ni modifier les tubes existants. L’utilisateur bénéficie ainsi d’un montage rapide, d’une bonne tenue mécanique et d’une grande flexibilité d’intégration. Cette solution contribue également à simplifier les évolutions futures de l’installation grâce à son principe de fixation démontable et facilement repositionnable.

Applications industrielles et bénéfices utilisateurs

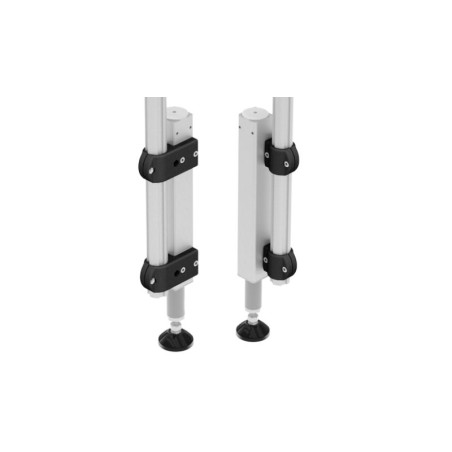

La bride de fixation déportée D28 trouve sa place dans de nombreuses applications industrielles : postes de travail ergonomiques, chariots de manutention, structures lean manufacturing, convoyeurs légers, supports techniques ou encore équipements de production modulaires. Son format compact permet d’optimiser l’intégration dans les espaces contraints tout en conservant un niveau élevé de stabilité. Pour l’utilisateur final, cela se traduit par une mise en œuvre rapide, une maintenance facilitée et une capacité d’adaptation importante lorsque les besoins de production évoluent. Grâce à sa conception robuste et à sa compatibilité avec les systèmes tubulaires de diamètre 28 mm, cette bride répond efficacement aux exigences des environnements industriels modernes.
