Équerre de fixation à 90° pour profilé aluminium rond – D28 – Diamètre 28 mm

Présentation du produit

Cette équerre de fixation est conçue pour assurer la liaison entre un profilé aluminium rond D28 (diamètre 28 mm) et un profilé aluminium équipé d’une rainure de 10 mm. Cette pièce de raccordement permet de créer rapidement des assemblages robustes et précis dans les environnements industriels, les postes de travail, les structures de manutention ou les installations modulaires.

Conception et matériaux

Fabriquée en acier avec une finition zinguée, cette équerre offre une bonne résistance à l’usure et aux contraintes mécaniques rencontrées dans les applications industrielles courantes. Sa couleur grise lui permet de s’intégrer harmonieusement aux structures en profilé aluminium. La protection de surface par zingage contribue également à limiter l’apparition de corrosion dans les environnements de production ou de stockage.

Avec quels systèmes cette équerre est-elle compatible ?

Cette solution est spécialement conçue pour les profilés aluminium ronds de diamètre 28 mm utilisés dans les systèmes de convoyage manuel, les racks de préparation de commandes, les structures Lean Manufacturing ou les postes de travail ergonomiques. Elle s’associe aux profilés aluminium disposant d’une rainure de 10 mm, ce qui lui permet de s’intégrer dans de nombreuses conceptions modulaires industrielles. Cette compatibilité facilite les extensions ou modifications d’installations existantes sans devoir remplacer la structure complète.

Comment fonctionne cette équerre de fixation ?

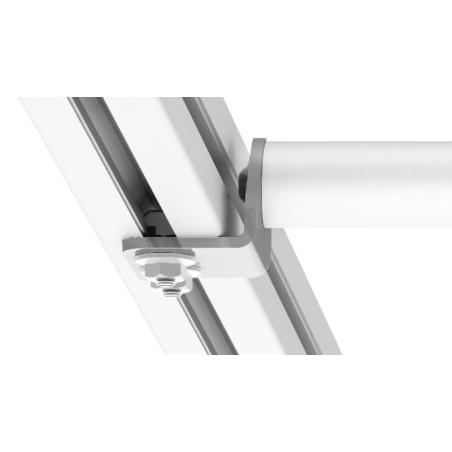

Le principe de montage repose sur la fixation d’un tube rond sur la partie verticale du support tandis que la base de l’équerre se positionne dans la rainure de 10 mm du profilé aluminium. Les trous oblongs offrent une possibilité de réglage latéral avant verrouillage, ce qui simplifie les opérations d’ajustement et améliore la précision des assemblages. Cette conception est particulièrement utile lors de la réalisation de structures évolutives nécessitant un positionnement exact des composants.

Installation et contenu du kit

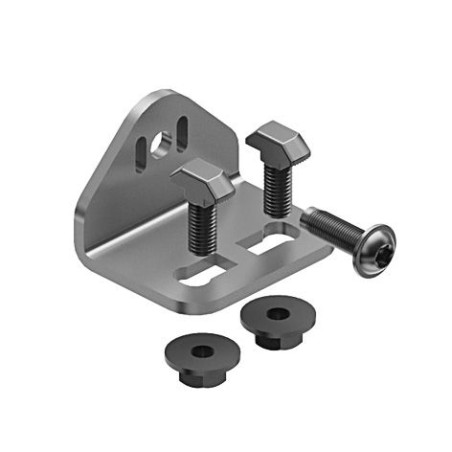

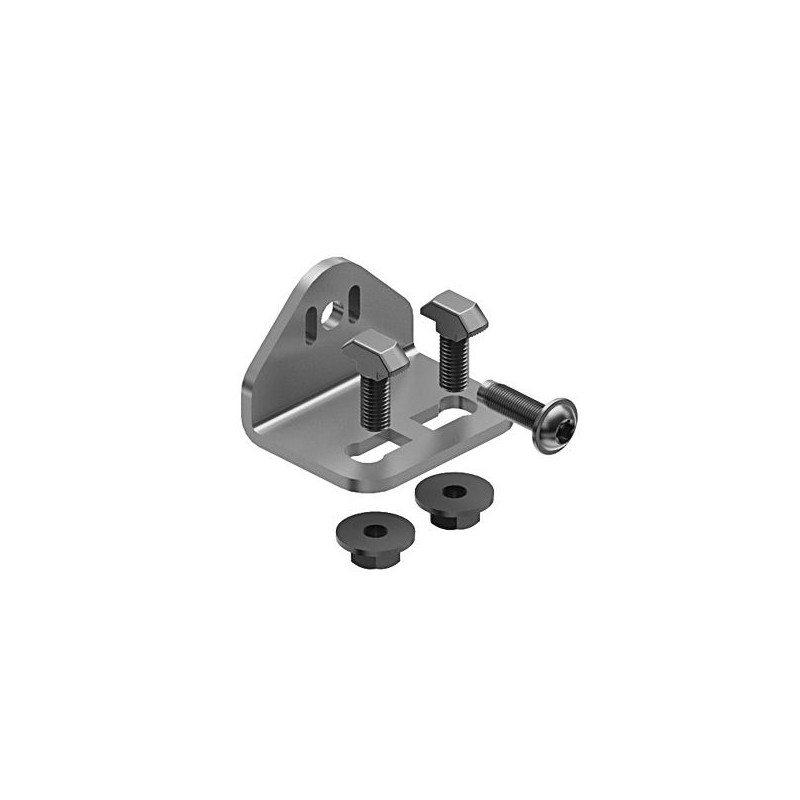

Le produit est livré en kit complet afin de faciliter sa mise en œuvre. Le kit comprend une équerre de montage, une vis auto-taraudeuse S8 x 25 avec empreinte Torx T40, deux vis à tête marteau avec écrou 10 en M8 x 20 ainsi que deux écrous à embase M8. Cette fourniture permet de disposer immédiatement des principaux éléments nécessaires à l’installation sur une structure compatible. Le montage s’effectue rapidement grâce à l’intégration directe des vis à tête marteau dans la rainure du profilé aluminium.

En quoi cette équerre se distingue-t-elle d'une équerre pour profilé aluminium classique ?

Les équerres pour profilé aluminium traditionnellement utilisées dans les structures modulaires ont pour fonction de relier deux profilés aluminium afin de créer ou de renforcer un assemblage à angle droit. Elles sont généralement dimensionnées selon la section du profilé et servent de liaison structurelle entre deux éléments du même système. Cette équerre de fixation D28 répond à un besoin différent. Elle n'est pas destinée à assembler deux profilés aluminium entre eux, mais à créer une interface entre un profilé aluminium rond de diamètre 28 mm et une structure en profilé aluminium équipée d'une rainure de 10 mm. Elle permet ainsi d'intégrer facilement des éléments tubulaires de type Lean Manufacturing, convoyage manuel ou postes de travail modulaires au sein d'une structure en profilés aluminium. Grâce à cette conception spécifique, il devient possible de combiner les avantages des systèmes tubulaires D28 avec la modularité des profilés aluminium rainure 10 mm.

Bénéfices pour l’utilisateur final

Grâce à sa conception réglable, cette équerre permet de réduire le temps consacré aux ajustements lors de l’assemblage. Le kit complet limite également le nombre de références à commander et simplifie la gestion des composants. La robustesse de l’acier, associée à une conception adaptée aux systèmes tubulaires D28, contribue à la création de structures fiables et durables. Les utilisateurs bénéficient ainsi d’une solution pratique pour réaliser des connexions à 90° précises dans les environnements industriels où la flexibilité et la rapidité de montage sont essentielles.
