Fixation coudée à bille pour profilé aluminium rond D30 – Diamètre 30 mm

Présentation de la fixation coudée à bille

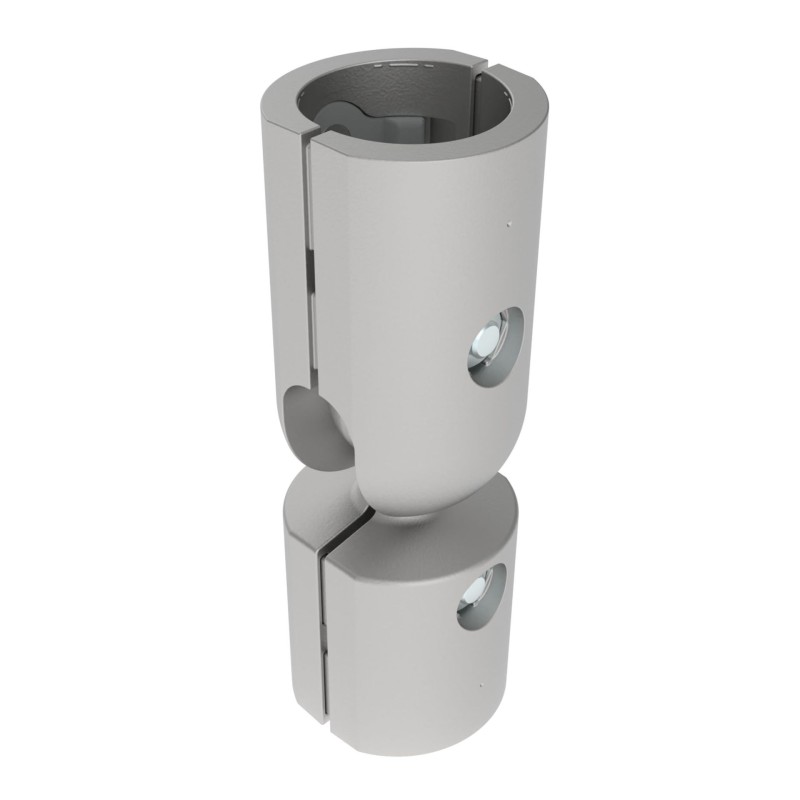

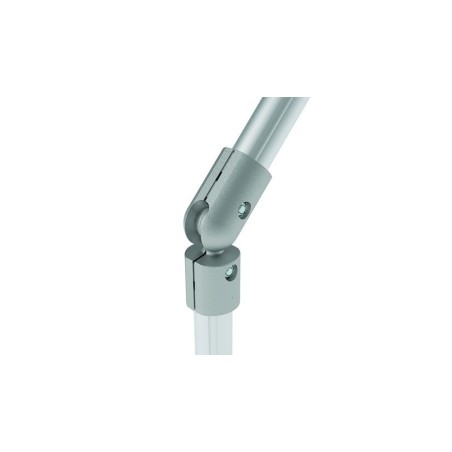

La fixation coudée à bille D30 est conçue pour assembler deux profilés tubulaires en aluminium de diamètre extérieur 30 mm dans une configuration bout à bout avec orientation réglable. Son articulation intégrée permet de réaliser des liaisons inclinées sans recourir à des raccords fixes. Cette solution est particulièrement adaptée aux structures modulaires nécessitant des changements de direction ou des géométries spécifiques tout en conservant une excellente qualité d’assemblage.

Une conception adaptée aux structures tubulaires industrielles

Le connecteur est fabriqué en fonderie d’aluminium, un matériau apprécié pour sa robustesse et sa résistance à la corrosion. Cette conception permet d’obtenir une pièce mécaniquement fiable tout en limitant le poids de l’ensemble. Le kit d’assemblage en acier bénéficie d’un traitement zingué qui améliore la protection des composants et contribue à leur durabilité dans les environnements industriels. La combinaison de ces matériaux garantit une solution de fixation adaptée à une utilisation intensive.

Comment cette fixation se distingue-t-elle d’une fixation à rotule classique ?

Bien que son principe repose également sur une articulation sphérique, cette fixation coudée à bille répond à un besoin différent de celui d’une fixation à rotule standard. Alors que cette dernière est souvent utilisée pour relier un tube à une structure existante selon des angles variables, la version coudée est destinée à raccorder directement deux profilés tubulaires bout à bout. Elle constitue ainsi une alternative complémentaire pour les concepteurs souhaitant multiplier les possibilités de configuration au sein d’une même structure modulaire.

Caractéristiques techniques et contenu du kit

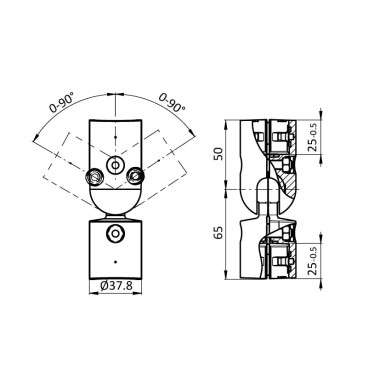

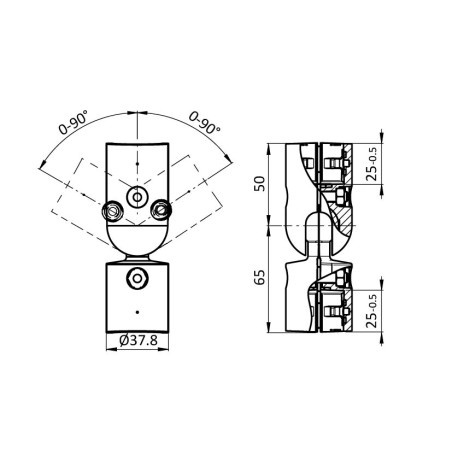

Cette fixation est compatible avec les profilés tubulaires présentant un diamètre extérieur de 30 mm. Le kit comprend quatre composants constituant le raccord coudé ainsi que deux vis DIN EN ISO 4762 (DIN 912) en M6 x 30 et deux écrous autofreinés DIN EN ISO 4032 (DIN 934) en M6. Livrée entièrement préassemblée, elle réduit les opérations préparatoires et permet une mise en œuvre rapide sur site. Sa finition grise assure une intégration homogène avec les autres éléments de structure en profilé aluminium.

Pourquoi choisir une liaison orientable pour une structure modulaire ?

Les structures industrielles évoluent régulièrement selon les besoins des lignes de production, des zones logistiques ou des postes de travail. Une liaison orientable apporte davantage de liberté lors de la conception et permet d’adapter facilement l’implantation des équipements. Grâce à son système de pré-centrage, cette fixation facilite également le positionnement des tubes lors du montage. Cette caractéristique contribue à obtenir des assemblages précis tout en simplifiant les opérations d’installation.

Compatibilité et intégration

La fixation coudée à bille s’intègre naturellement dans les structures reposant sur des profilés aluminium ronds de diamètre 30 mm. Elle peut être utilisée pour compléter ou faire évoluer un assemblage existant sans modifier l’architecture générale du projet. Pour une finition plus propre et une meilleure protection des zones de raccordement, elle est compatible avec les bouchons de finition pour connecteurs tubulaires Elcom de diamètre 30 mm, références BASE30E2310 et BASE30E2311. Cette compatibilité facilite l’harmonisation esthétique et technique de l’ensemble de la structure.

Utilisation en environnement ESD

Cette version dispose de propriétés ESD, ce qui permet son emploi dans les zones sensibles aux décharges électrostatiques. Elle peut ainsi être intégrée dans des postes de montage, des lignes d’assemblage ou des espaces de production où la protection des composants électroniques est un critère important. Cette caractéristique constitue un avantage pour les industries qui doivent concilier flexibilité des structures et respect des exigences de sécurité liées aux équipements électroniques.

Les bénéfices pour les utilisateurs

Cette fixation combine souplesse de conception, résistance mécanique et simplicité de montage. Son articulation permet de créer des configurations plus libres que celles autorisées par des raccords rigides, tandis que sa livraison préassemblée réduit le temps d’installation. Compatible avec les profilés tubulaires de diamètre 30 mm et les environnements ESD, elle constitue une solution efficace pour développer des structures évolutives, adaptées aux contraintes industrielles actuelles. Pour les utilisateurs ayant besoin d’autres types de liaisons orientables, elle représente également un complément pertinent à la fixation à rotule, permettant d’élargir les possibilités d’assemblage au sein d’un même projet.
