Fixation coudée pour profilé aluminium rond D30 – Diamètre 30 mm – R25-90°

Présentation de la fixation coudée D30 R25-90°

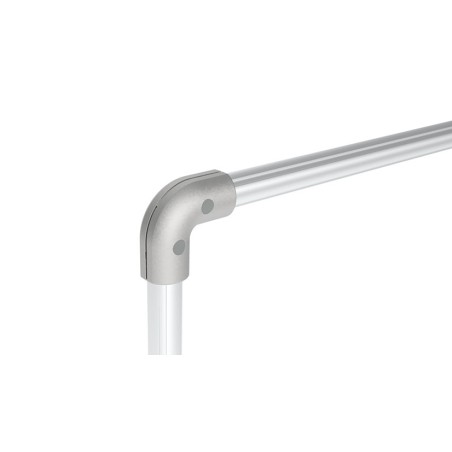

Cette fixation coudée est conçue pour relier deux profilés tubulaires de diamètre extérieur 30 mm selon un angle fixe de 90°. Elle constitue une solution idéale pour la réalisation de structures industrielles nécessitant des assemblages parfaitement perpendiculaires. Son design compact permet de créer des cadres, supports et équipements modulaires robustes tout en conservant une esthétique homogène avec les autres composants tubulaires de diamètre 30 mm.

Une conception dédiée aux assemblages à angle droit

Contrairement aux fixations à rotule et aux fixations coudées à bille qui autorisent une variation d’angle, cette version est spécifiquement développée pour maintenir un angle constant de 90°. Cette conception permet d'obtenir une géométrie parfaitement maîtrisée et répétable lors du montage. Elle répond ainsi aux besoins des applications où la stabilité dimensionnelle et la précision des raccordements sont prioritaires, notamment pour les structures porteuses, les châssis et les postes de travail industriels.

Des matériaux adaptés aux environnements industriels

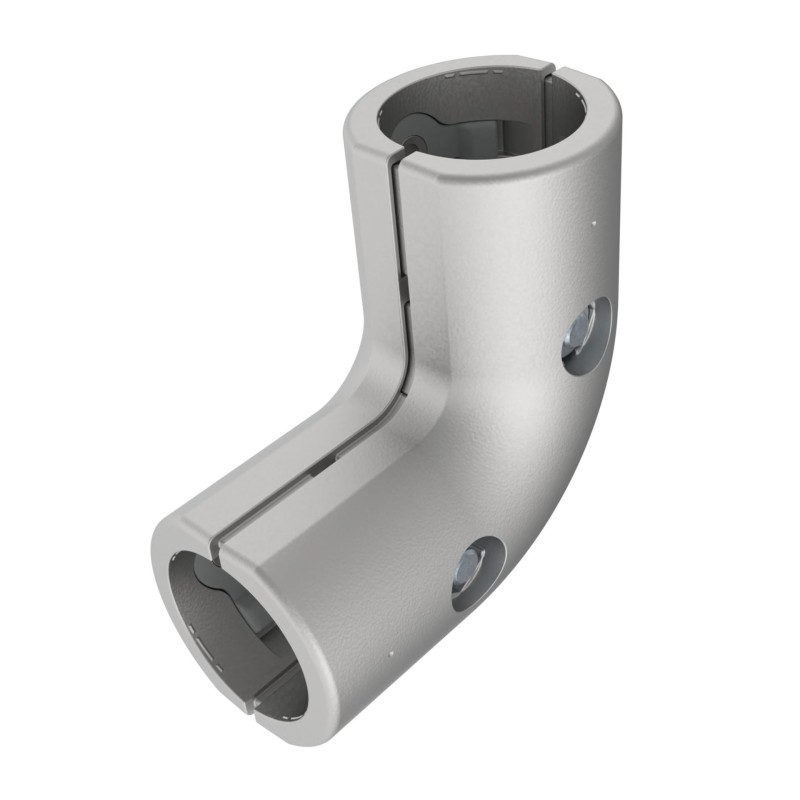

Le corps de la fixation est réalisé en fonderie d’aluminium, offrant un excellent équilibre entre résistance mécanique et légèreté. Cette matière bénéficie également d’une bonne tenue à la corrosion, ce qui favorise une longue durée d’utilisation dans les ateliers, zones logistiques ou espaces de production. Les fixations en acier zingué apportent une protection complémentaire contre l’usure et les contraintes liées aux assemblages mécaniques. L’ensemble constitue une solution fiable pour les structures sollicitées quotidiennement.

Quelles sont les caractéristiques techniques de ce connecteur D30 ?

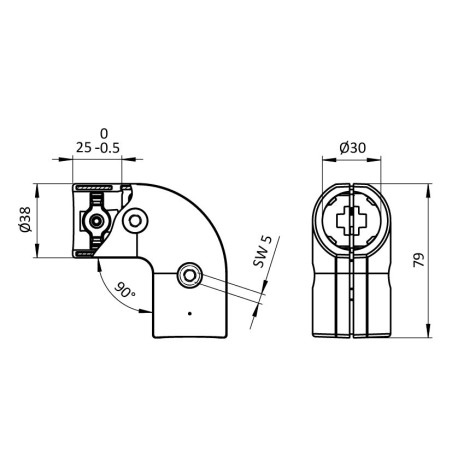

Cette fixation est compatible avec les profilés ronds possédant un diamètre extérieur de 30 mm. Le kit comprend deux composants de raccordement, deux vis DIN EN ISO 4762 (DIN 912) en M6 x 25 ainsi que deux écrous autofreinés DIN EN ISO 4032 (DIN 934) en M6. Le système est livré entièrement préassemblé afin de simplifier les opérations de montage. Son dispositif de pré-centrage facilite le positionnement des profilés et contribue à obtenir un assemblage précis dès l’installation.

Installation rapide et intégration dans les structures modulaires

La mise en œuvre de cette fixation a été pensée pour limiter le temps d’assemblage. Grâce à sa livraison sous forme de kit prêt à installer, les opérateurs peuvent procéder rapidement au raccordement des profilés tubulaires. Cette caractéristique est particulièrement intéressante dans les projets de création ou de modification de structures modulaires, où la rapidité d’intervention représente un enjeu important. La géométrie fixe du raccord réduit également les réglages nécessaires lors du montage.

Comment choisir entre une fixation coudée, une fixation à rotule et une fixation coudée à bille ?

Ces trois solutions répondent à des besoins complémentaires. La fixation à rotule est destinée aux raccordements nécessitant une orientation variable entre deux éléments de structure. La fixation coudée à bille permet également un réglage angulaire mais dans une configuration de liaison bout à bout entre deux profilés. À l’inverse, la fixation coudée D30 R25-90° est la solution à privilégier lorsque l’objectif est d’obtenir un angle droit permanent sans ajustement. Cette complémentarité permet aux concepteurs de sélectionner le raccord le plus adapté à chaque zone d’une structure.

Compatibilité et finition des installations

Cette fixation s’intègre naturellement dans les structures de profilés aluminium ronds de 30 mm de diamètre utilisées pour les assemblages modulaires industriels. Elle est compatible avec nos bouchons de finition pour connecteurs tubulaires D30 (références BASE30E2310 et BASE30E2311), permettant d’améliorer l’aspect visuel de l’installation tout en protégeant les zones de raccordement. Cette compatibilité facilite l’harmonisation des différents éléments composant une même structure et contribue à obtenir un ensemble cohérent.

Les bénéfices pour l’utilisateur final

Pour les utilisateurs, cette fixation coudée apporte avant tout une solution simple pour créer des assemblages à 90° fiables et reproductibles. Sa conception en aluminium moulé garantit une bonne robustesse, tandis que sa version préassemblée réduit les temps de montage. Compatible ESD, elle peut être intégrée dans des environnements sensibles aux décharges électrostatiques. Grâce à son angle fixe, elle constitue également un excellent complément aux fixations orientables D30, offrant davantage de possibilités lors de la conception de structures industrielles modulaires.
