Connecteur d'angle pour profilé aluminium rond – D30-45° – Diamètre 30 mm

Présentation du connecteur d'angle D30-45°

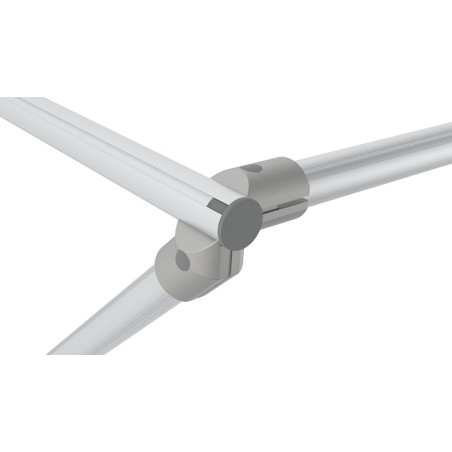

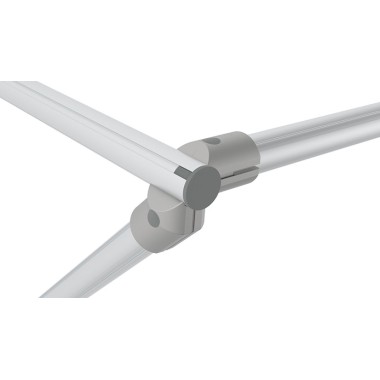

Ce connecteur d'angle est spécialement conçu pour relier deux profilés en aluminium ronds de structure de diamètre extérieur 30 mm selon un angle de 45°. Il permet de réaliser des liaisons inclinées au sein des systèmes tubulaires D30 utilisés dans l'industrie, les ateliers de production et les environnements logistiques. Grâce à sa conception dédiée, il offre une alternative aux connecteurs à 90° lorsque la structure nécessite des renforts obliques ou des géométries spécifiques. Cette solution complète la gamme Elcom des connecteurs D30 existants. Alors que le connecteur Elcom en T D30-90° (référence FIXE30E3359) est destiné aux assemblages perpendiculaires entre profilé cylindrique et que le connecteur D30-90° avec adaptateur permet la liaison avec un profilé aluminium de rainure 8 mm, cette version à 45° est conçue pour réaliser des raccordements inclinés directement entre profilé en aluminium rond D30.

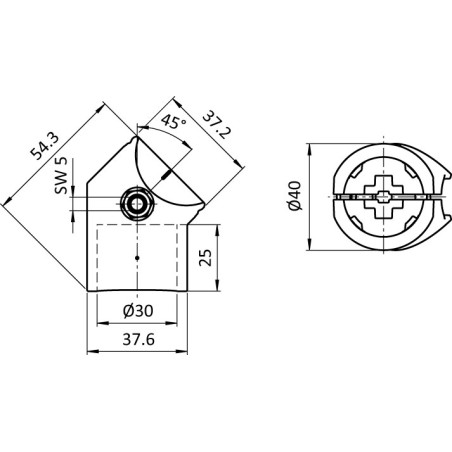

Conception et matériaux

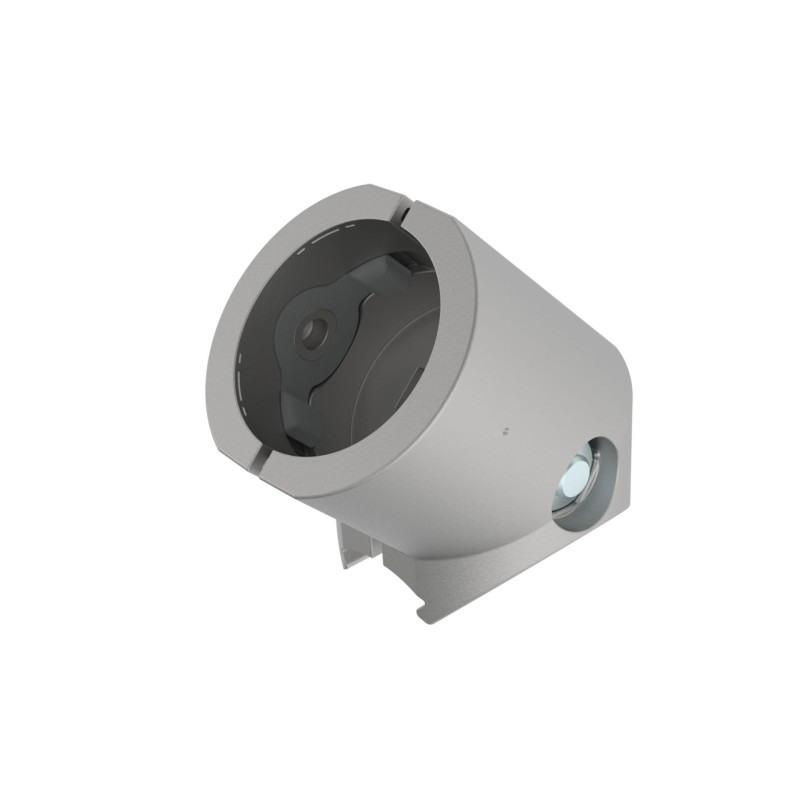

Le corps du connecteur est fabriqué en aluminium moulé sous pression. Ce procédé assure une excellente précision dimensionnelle tout en garantissant une bonne résistance aux contraintes mécaniques rencontrées dans les structures modulaires industrielles. Le kit d'assemblage intègre des éléments de fixation en acier avec finition zinguée destinés à améliorer la résistance à la corrosion. Chaque ensemble comprend deux composants pour connecteur d'angle D30, une vis DIN EN ISO 4762 M6 x 28 ainsi qu'un écrou autobloquant DIN EN ISO 4032 M6. La finition grise permet une intégration harmonieuse avec deux profilés en aluminium tubulaires D30 et les autres composants de la gamme, contribuant ainsi à l'homogénéité visuelle des installations.

Comment fonctionne le système de précentrage ?

L'une des particularités de ce connecteur réside dans son système de précentrage intégré. Cette conception facilite le positionnement des profilés aluminium lors du montage et contribue à l'obtention d'un alignement précis de l'assemblage. Le précentrage réduit les risques d'erreur lors de l'installation et permet d'obtenir plus rapidement un résultat régulier sur l'ensemble de la structure. Cette caractéristique est particulièrement appréciée lorsqu'il est nécessaire de reproduire plusieurs assemblages identiques dans le cadre de la fabrication de postes de travail, de chariots ou de structures logistiques. Le kit est livré entièrement préassemblé, ce qui simplifie encore davantage les opérations de mise en œuvre et limite le nombre de manipulations nécessaires pendant l'installation.

Dans quelles applications utiliser ce connecteur ?

Les assemblages inclinés jouent un rôle important dans de nombreuses structures industrielles. Ce connecteur est particulièrement adapté à la réalisation de renforts diagonaux permettant d'améliorer la rigidité d'un ensemble tubulaire. Il peut également être utilisé pour concevoir des supports inclinés, des présentoirs, des structures de manutention ou des aménagements spécifiques répondant à des contraintes géométriques particulières. Dans les environnements industriels, il permet de créer des équipements sur mesure destinés à optimiser l'ergonomie ou l'accessibilité des postes de travail. Son angle spécifique offre aux concepteurs davantage de liberté que les connecteurs classiques à 90°, tout en conservant les avantages d'un système modulaire démontable. Cette flexibilité en fait un composant particulièrement intéressant pour les projets nécessitant des structures évolutives et personnalisées.

Pourquoi choisir ce connecteur plutôt qu'un modèle à 90° ?

Le choix entre un connecteur à 45° et un connecteur à 90° dépend directement de la configuration recherchée. Les modèles à 90° sont généralement utilisés pour créer des cadres, des montants ou des structures orthogonales. À l'inverse, le connecteur D30-45° permet d'introduire des angles inclinés qui améliorent la stabilité de certaines constructions ou répondent à des contraintes d'aménagement spécifiques. Il constitue donc un complément naturel aux autres connecteurs de la gamme Elcom D30 plutôt qu'un produit concurrent. L'association de plusieurs types de raccords au sein d'une même structure permet de concevoir des équipements plus complexes tout en conservant une parfaite cohérence technique. Cette complémentarité facilite également les projets d'évolution ou de personnalisation d'installations existantes.

Installation et compatibilité

Le montage du connecteur est conçu pour être rapide et intuitif. Les composants s'assemblent autour des profilés aluminium tubulaires de diamètre 30 mm à l'aide des éléments de fixation fournis dans le kit. Le système préassemblé contribue à réduire le temps d'installation et facilite la mise en œuvre sur site. Ce connecteur est compatible avec les structures tubulaires D30 équipées de composants de même diamètre. Pour les installations nécessitant une liaison vers un profilé aluminium rainure 8 mm, il conviendra toutefois d'utiliser le connecteur D30-90° spécifique intégrant l'adaptateur correspondant. Afin d'améliorer la finition de l'assemblage, le connecteur peut également être associé à un capuchon compatible pour connecteurs tubulaires D30.

Quels bénéfices pour l'utilisateur final ?

Le connecteur d'angle D30-45° apporte une solution efficace pour réaliser des assemblages inclinés robustes sans usinage ni soudure. Son système de précentrage facilite le montage, améliore la précision de l'installation et contribue à la reproductibilité des assemblages. Sa conception démontable permet de modifier ou d'adapter facilement les structures au fil des besoins. La propriété ESD représente également un avantage pour les environnements où la maîtrise des décharges électrostatiques est requise. Grâce à sa capacité à créer des liaisons à 45°, ce connecteur enrichit les possibilités de conception offertes par les systèmes tubulaires D30 et permet de développer des structures industrielles plus polyvalentes et mieux adaptées aux contraintes du terrain.
