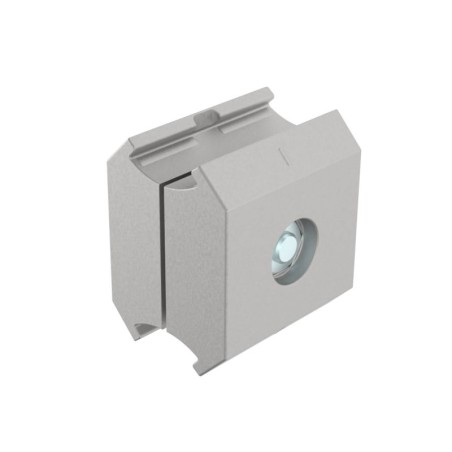

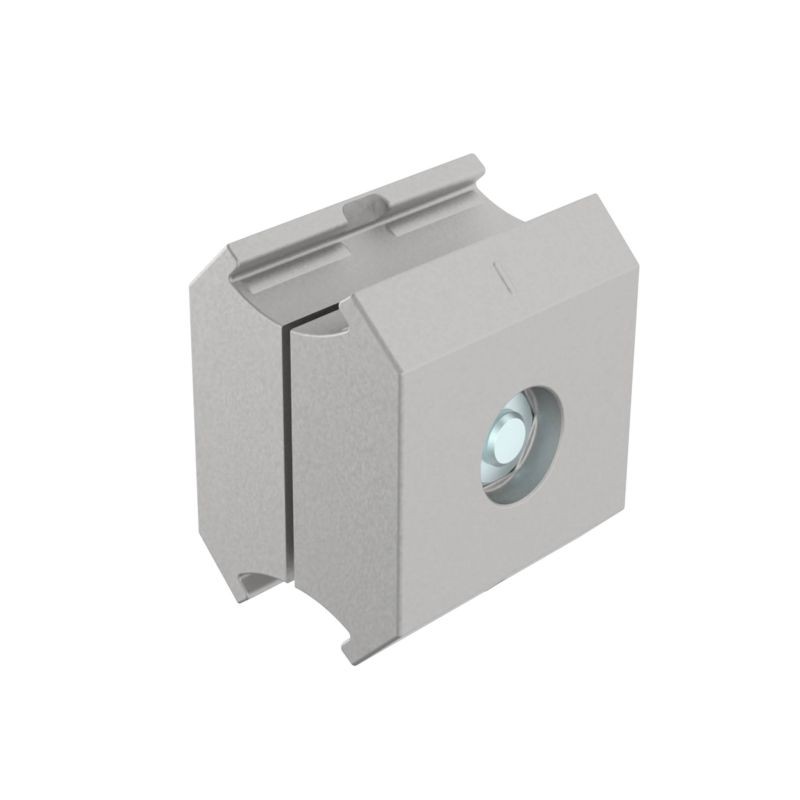

Connecteur parallèle pour profilé aluminium rond – D30 – Diamètre 30 mm

Présentation du connecteur parallèle D30

Le connecteur parallèle D30 est conçu pour relier efficacement deux profilés aluminium ronds de diamètre 30 mm positionnés côte à côte. Il constitue une solution de fixation simple et fiable pour la réalisation de structures tubulaires destinées à l'industrie, aux postes de travail, aux convoyeurs ou encore aux équipements logistiques. Grâce à sa géométrie spécifique, il garantit un alignement précis des tubes tout en assurant une liaison mécanique robuste.

Conception et matériaux

Ce connecteur est fabriqué en aluminium moulé, un matériau reconnu pour son excellent compromis entre résistance mécanique et légèreté. Le kit d'assemblage associé est réalisé en acier afin de garantir un serrage fiable dans le temps. La visserie bénéficie d'un traitement de surface zingué qui contribue à sa protection contre la corrosion dans les environnements industriels courants. L'ensemble est proposé dans une finition grise discrète et adaptée aux structures aluminium.

Caractéristiques techniques du produit

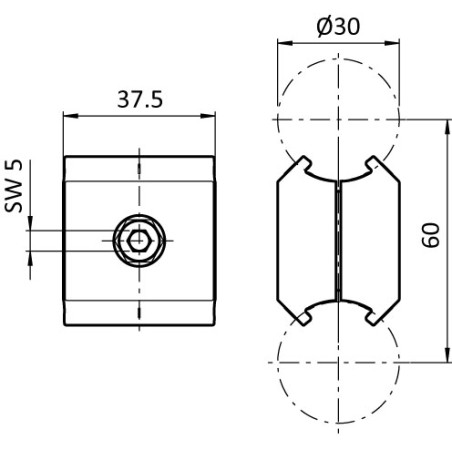

Le connecteur parallèle D30 est spécialement conçu pour les profilés tubulaires présentant un diamètre extérieur de 30 mm. Il est fourni sous forme d'un kit complet comprenant deux demi-connecteurs, une vis DIN EN ISO 4762 M6 x 20 ainsi qu'un écrou autofreiné DIN EN ISO 4032 M6. L'ensemble arrive entièrement préassemblé, ce qui facilite sa mise en œuvre et réduit le temps nécessaire à l'installation sur la structure.

Comment fonctionne le système de précentrage ?

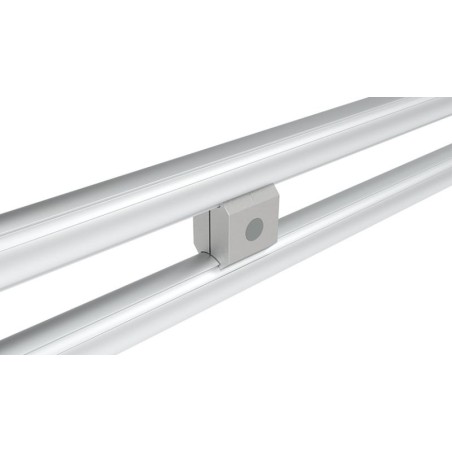

Le connecteur intègre un dispositif de précentrage permettant de positionner naturellement les deux profilés lors du montage. Cette caractéristique facilite l'alignement des éléments tubulaires et contribue à obtenir une liaison régulière sans ajustements complexes. Une fois la vis serrée, le connecteur maintient fermement les deux tubes en position parallèle, assurant ainsi la stabilité de l'ensemble de la structure.

Une solution complémentaire aux autres raccords D30

Ce connecteur permet de réaliser des assemblages parallèles entre deux profilés tubulaires ronds de diamètre 30 mm. Il est particulièrement adapté lorsque les tubes doivent être maintenus côte à côte de manière stable et précise. Pour les configurations nécessitant la création d'un croisement entre deux profilés, il peut être associé au connecteur croisé pour profilé aluminium rond D30 (réf. FIXE30E2574). L'utilisation de ces deux types de raccords permet de concevoir des structures tubulaires plus complètes en combinant liaisons parallèles et liaisons perpendiculaires selon les contraintes de l'installation.

Installation et mise en œuvre

L'installation du connecteur parallèle D30 est rapide grâce à sa conception préassemblée. Les deux éléments du connecteur se positionnent directement sur les tubes avant le serrage de la vis M6. Cette méthode limite les opérations de montage et permet d'intervenir facilement lors de la création d'une nouvelle structure ou lors de la modification d'un équipement existant. La simplicité du montage contribue également à réduire les temps d'arrêt lors des opérations d'aménagement ou de maintenance.

Avec quels accessoires ce connecteur est-il compatible ?

Pour obtenir une finition soignée et protéger les éléments de fixation, ce connecteur peut être complété par des capuchons compatibles pour raccords de structures tubulaires D30. Les références Elcom BASE30E2310 et BASE30E2311 permettent d'améliorer l'aspect visuel de l'assemblage tout en protégeant certaines zones du connecteur. Cette compatibilité facilite l'intégration du produit dans des structures tubulaires homogènes et professionnelles.

Protection ESD et environnement d'utilisation

Le connecteur parallèle D30 est compatible avec les environnements nécessitant une protection contre les décharges électrostatiques grâce à sa caractéristique ESD. Cette propriété le rend particulièrement adapté aux postes de travail destinés à l'assemblage électronique, aux zones de production sensibles ou aux installations où la maîtrise des charges électrostatiques constitue un critère important. Son utilisation permet ainsi de participer à la conception d'équipements conformes aux exigences de nombreux environnements industriels spécialisés.

Les bénéfices pour l'utilisateur final

En choisissant ce connecteur parallèle D30, les utilisateurs bénéficient d'une solution de liaison robuste, simple à installer et adaptée aux structures tubulaires de diamètre 30 mm. Son kit complet préassemblé réduit le temps de montage, tandis que son système de précentrage facilite la réalisation d'assemblages précis. Sa compatibilité ESD, sa construction en aluminium moulé et la présence d'une visserie acier zinguée en font un composant fiable pour concevoir ou faire évoluer des installations industrielles durables.
