Kit de fixation double pour profilé aluminium – Rainure 8 mm – D30 – Diamètre 30 mm

Présentation du kit de fixation double D30

Le kit de fixation double D30 (diamètre 30 mm) pour rainure 8 mm est une solution de liaison conçue pour l’assemblage d’éléments sur les structures en profilé aluminium. Il permet notamment la fixation d’adaptateurs et de profilés en aluminium tubulaires de diamètre 30 mm grâce à un système d’écrou double basculant intégré dans la rainure du profilé. Cette conception garantit une fixation fiable tout en conservant la modularité propre aux systèmes de construction aluminium.

Conception robuste en acier zingué

L’ensemble du kit est réalisé en acier afin d’assurer une résistance mécanique adaptée aux applications industrielles. L’écrou double de rainure en T ainsi que les vis bénéficient d’un traitement de surface par zinguage qui améliore leur protection contre la corrosion et l’usure liée à un usage répété. Le système de bille et de ressort en acier inoxydable facilite le positionnement de l’écrou dans la rainure tout en maintenant celui-ci en place durant le montage.

Quelles sont les caractéristiques techniques du produit ?

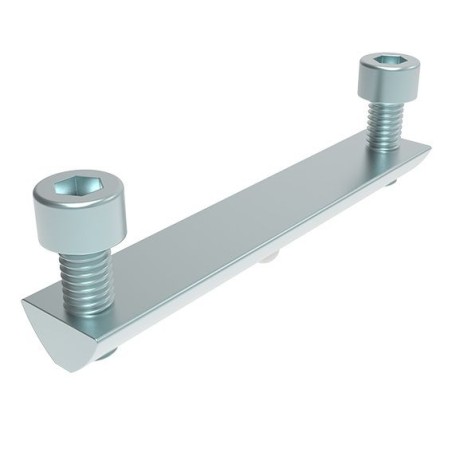

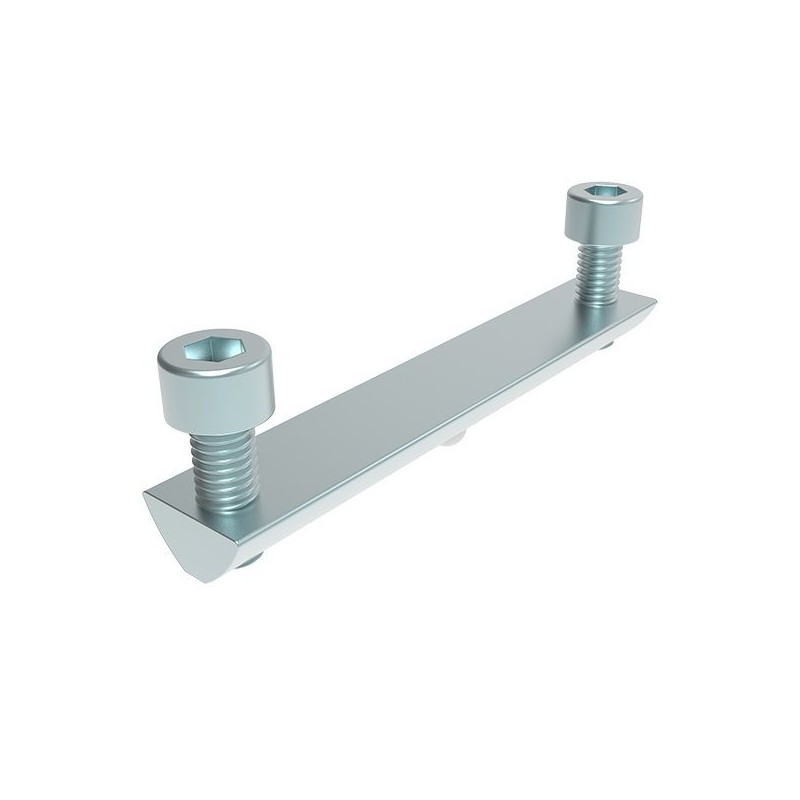

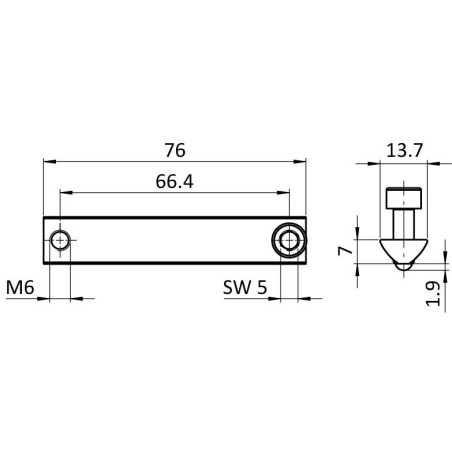

Ce kit est conçu pour les profilés aluminium équipés d’une rainure de 8 mm. Il est destiné aux assemblages utilisant un adaptateur D30 ou des composants compatibles avec un diamètre de 30 mm. Le kit comprend un écrou double basculant en T rainure 8 ainsi que deux vis DIN EN ISO 4762 (DIN 912) de dimensions M6 x 16. La finition argent s’intègre visuellement aux structures aluminium tout en conservant un aspect professionnel et homogène.

Quelle est la différence entre un écrou double et un écrou de rainure standard ?

Contrairement à un écrou de rainure classique qui ne dispose que d’un seul point de fixation, l’écrou double basculant permet le positionnement de deux vis sur une même pièce. Cette configuration améliore la répartition des efforts lors du serrage et contribue à limiter les mouvements indésirables de l’élément fixé. Cette conception est particulièrement intéressante pour les adaptateurs D30 et les composants nécessitant un maintien plus rigide, tout en conservant une installation directe dans la rainure du profilé aluminium.

Un principe de fixation efficace pour les structures modulaires

Le fonctionnement du kit repose sur un écrou double basculant qui s’insère directement dans la rainure du profilé. Cette conception permet de répartir les efforts sur une surface plus importante qu’un écrou standard. Le maintien est ainsi optimisé, notamment dans les applications nécessitant une bonne stabilité des accessoires fixés. Cette solution contribue également à simplifier les opérations d’assemblage et de modification des structures modulaires.

Comment installer le kit de fixation double ?

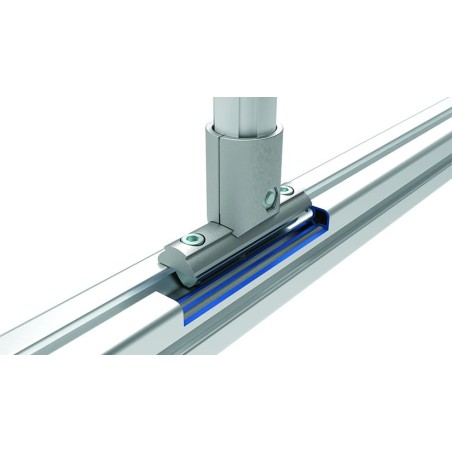

L’installation s’effectue rapidement en introduisant l’écrou double dans la rainure du profilé aluminium. Une fois positionné, les deux vis M6 x 16 permettent de solidariser l’adaptateur ou l’élément à fixer. Le système de bille à ressort facilite le maintien de l’écrou lors de la mise en place, limitant les manipulations pendant le montage. Cette méthode permet d’intervenir facilement sur les structures existantes sans nécessiter d’usinage complémentaire.

Compatibilité avec les profilés aluminium à rainure 8 mm

Ce kit de fixation est spécifiquement développé pour les profilés aluminium à rainure de 8 mm. Il s'intègre parfaitement aux systèmes modulaires utilisés dans la réalisation de postes de travail, convoyeurs, bâtis industriels, protections machines ou structures d’automatisation. Son format double le rend particulièrement adapté aux accessoires nécessitant deux points de fixation rapprochés afin d’obtenir un assemblage plus rigide.

Adapté aux environnements industriels et ESD

La présence de la caractéristique ESD permet l’utilisation du kit dans des environnements où la maîtrise des décharges électrostatiques est recherchée. Cette propriété constitue un atout pour certaines installations industrielles, notamment dans les secteurs de l’électronique, de l’automatisation ou de la fabrication d’équipements sensibles. Associée à la robustesse de l’acier zingué, elle contribue à la fiabilité de l’assemblage dans le temps.
