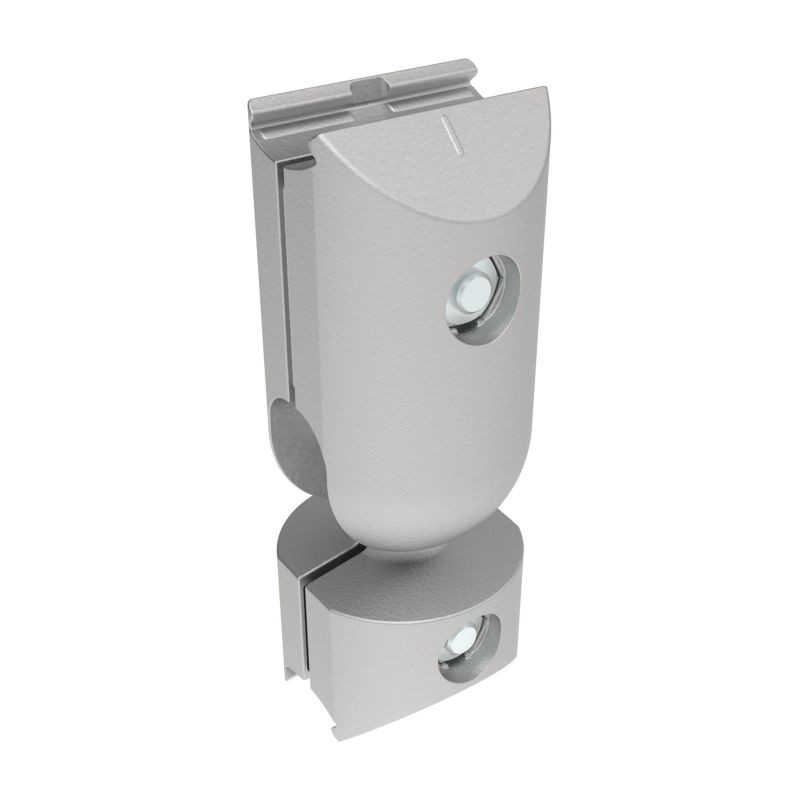

Connecteur à rotule articulé pour profilé aluminium – D30 – Diamètre 30 mm – ESD

Présentation du connecteur à rotule articulé D30

Le connecteur à rotule articulé D30 est conçu pour réaliser des raccordements croisés entre deux profilés aluminium tubulaires de diamètre extérieur 30 mm. Contrairement aux raccords destinés à des liaisons en extrémité ou à angle fixe, cette solution permet le croisement de deux tubes avec une orientation adaptable selon les contraintes de la structure. Cette conception offre davantage de possibilités lors de la création d'équipements industriels modulaires nécessitant des géométries spécifiques.

Une conception robuste pour les structures industrielles

Le corps du connecteur est fabriqué en fonderie d'aluminium, un matériau apprécié pour son excellent compromis entre résistance mécanique et faible poids. Cette conception garantit une bonne tenue dans le temps tout en limitant la masse globale de la structure. Le kit d'assemblage en acier bénéficie d'une finition zinguée qui favorise la protection contre la corrosion et les sollicitations rencontrées dans les environnements industriels. L'ensemble constitue ainsi une solution fiable pour les applications professionnelles.

Comment fonctionne un connecteur à rotule articulé croisé ?

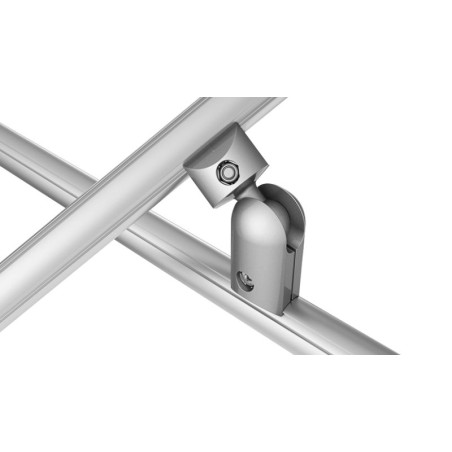

Ce raccord utilise un principe de liaison par rotule permettant d'assembler deux profilés aluminium tubulaires qui se croisent tout en conservant une liberté angulaire. Le système de pré-centrage facilite le positionnement des éléments lors de l'installation et contribue à garantir un assemblage précis. Cette architecture est particulièrement intéressante lorsqu'une structure nécessite des croisements de tubes sans imposer un angle unique prédéfini. Elle permet ainsi d'adapter plus facilement la conception aux contraintes du terrain.

Quelles différences avec les autres raccords articulés D30 ?

Pour concevoir une structure tubulaire sur mesure, ce connecteur à rotule articulé peut être associé aux autres connecteurs D30 Elcom. Selon la configuration recherchée, vous pouvez également utiliser une fixation à rotule, une fixation coudée à bille ou une fixation coudée 90° afin de multiplier les possibilités d'assemblage. La fixation à rotule D30 est généralement utilisée pour créer une liaison orientable entre deux éléments de structure. La fixation coudée à bille D30 est, quant à elle, adaptée aux raccordements bout à bout nécessitant une orientation réglable. Enfin, la fixation coudée D30 R25-90° répond aux besoins d'assemblages à angle droit fixe. Le connecteur à rotule articulé croisé se distingue par sa capacité à relier deux tubes qui se croisent, apportant ainsi une fonction complémentaire pour les conceptions plus complexes.

Caractéristiques techniques et contenu du kit

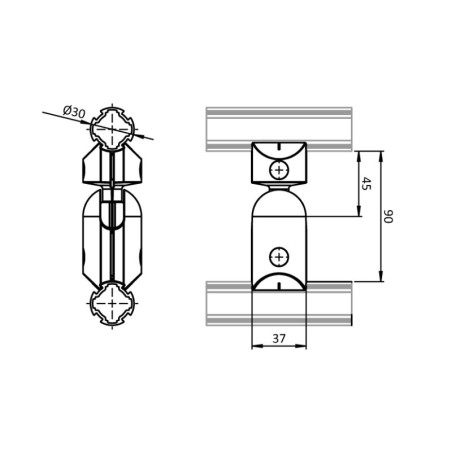

Le connecteur est compatible avec les profilés aluminium ronds de diamètre extérieur 30 mm intégrés aux systèmes modulaires D30. Chaque kit comprend quatre éléments constituant le raccord croisé, deux vis DIN EN ISO 4762 (DIN 912) de dimension M6 x 28 ainsi que deux écrous autofreinés DIN EN ISO 4032 (DIN 934) de dimension M6. Livré entièrement préassemblé, il permet de réduire le temps nécessaire à la préparation du montage et facilite les opérations d'installation sur site.

Compatibilité avec les accessoires D30

Ce connecteur s'intègre dans les structures basées sur les profilés aluminium tubulaires D30 et peut être associé à différents éléments de la gamme Elcom. Pour assurer une finition homogène et protéger les zones de raccordement, il est compatible avec les bouchons de finition BASE30E2310 et BASE30E2311. Cette compatibilité permet de conserver une cohérence esthétique sur l'ensemble de la structure tout en améliorant la protection des composants.

Installation et mise en œuvre sur les structures tubulaires

La livraison sous forme d'ensemble préassemblé simplifie considérablement les opérations de montage. Le pré-centrage intégré facilite l'alignement des éléments et réduit les risques d'erreur lors de l'assemblage. Cette caractéristique est particulièrement intéressante dans les environnements où les structures doivent être régulièrement modifiées, adaptées ou agrandies. Le système permet ainsi de conserver une grande flexibilité dans l'évolution des installations.

Les bénéfices pour l'utilisateur final

Le connecteur à rotule articulé D30 apporte une solution spécifique aux applications nécessitant le croisement de profilés aluminium tubulaires avec une certaine liberté d'orientation. Sa conception en aluminium moulé assure robustesse et légèreté, tandis que son kit préassemblé accélère les opérations de montage. Compatible ESD, il peut être intégré dans des environnements sensibles aux décharges électrostatiques. Il constitue également un excellent complément aux fixations à rotule, fixations coudées à bille et fixations coudées 90°, permettant aux concepteurs de disposer d'une gamme complète de raccords adaptés à chaque configuration de structure.
