Kit support profilé aluminium rond – Rainure 6 mm – D30 – Diamètre 30 mm

Présentation du kit support pour profilé aluminium rond D30

Ce kit support est conçu pour réaliser une liaison perpendiculaire entre un profilé aluminium rond de diamètre 30 mm et un profilé aluminium standard de la gamme Elcom h'8 40. Cette solution de fixation permet d'intégrer facilement un élément tubulaire dans une structure modulaire tout en garantissant une connexion mécanique fiable. Adapté aux systèmes tubulaires D30, où D30 désigne un diamètre de 30 mm, ce kit répond aux besoins des environnements industriels nécessitant des assemblages simples et robustes.

Conception en acier zingué pour une fixation durable

La plaque de connexion est fabriquée en acier afin d'offrir une excellente résistance mécanique aux contraintes générées par les structures tubulaires. Son traitement de surface par zinguage améliore la protection contre la corrosion et contribue à préserver les performances de l'assemblage dans le temps. La finition argent s'intègre naturellement aux profilés aluminium et aux différents composants utilisés dans l'aménagement de postes de travail ou de lignes de production.

Caractéristiques techniques et composition du kit

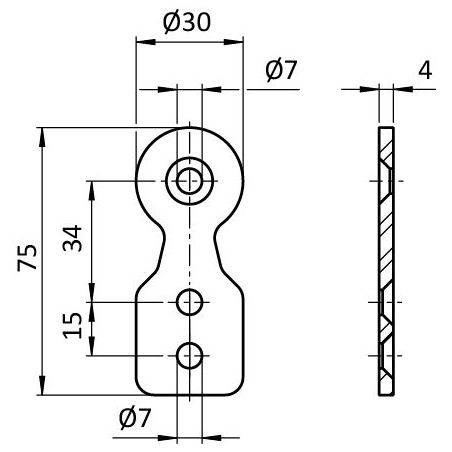

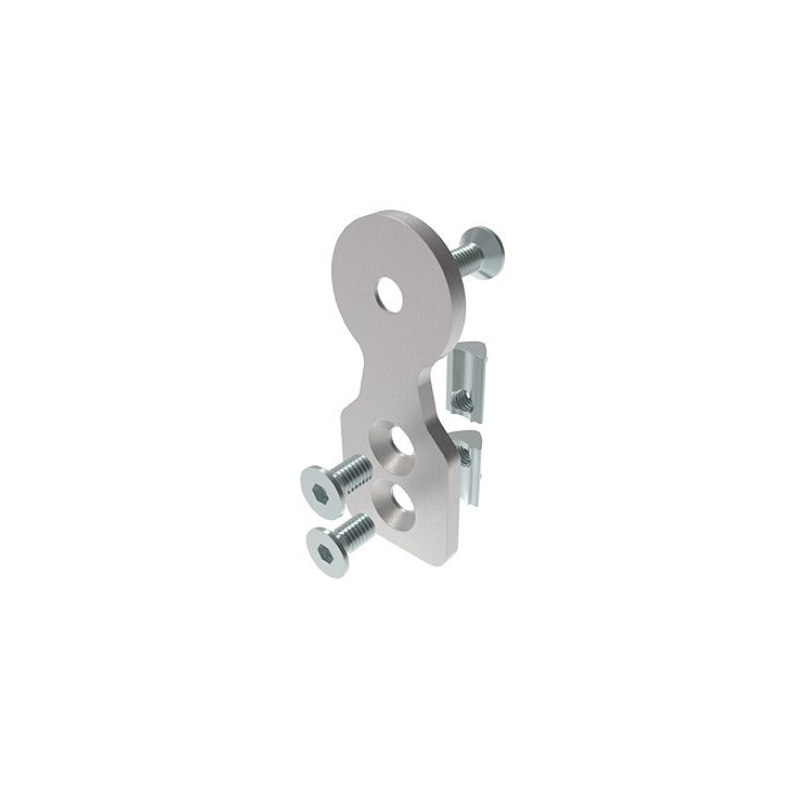

Cette version est spécifiquement destinée aux profilés aluminium équipés d'une rainure de 6 mm. Le kit comprend une plaque de connexion, deux écrous pour rainure 6 mm en M6, deux vis DIN EN ISO 10642 M6 x 12 ainsi qu'une vis DIN EN ISO 10642 M6 x 20. La fixation côté tube s'effectue directement dans le taraudage M6 du profilé aluminium tubulaire D30 ou dans une douille filetée M6 compatible. Cette conception permet d'obtenir un montage compact tout en assurant une répartition efficace des efforts.

Comment fonctionne cette liaison entre tube et profilé aluminium ?

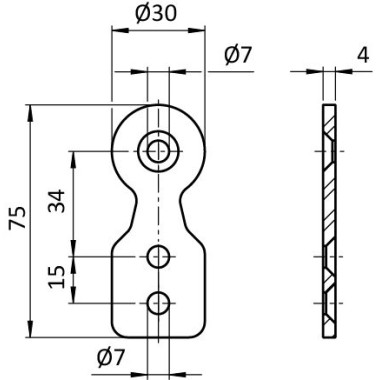

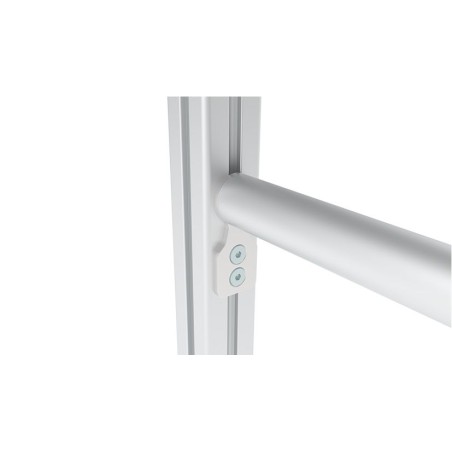

Le principe de fixation repose sur une plaque intermédiaire qui relie mécaniquement le tube et le profilé aluminium à angle droit. La plaque est solidement ancrée dans la rainure grâce aux écrous adaptés tandis que la vis centrale vient se fixer dans le tube. Cette configuration crée une connexion stable et rigide capable de maintenir efficacement des éléments tubulaires au sein d'une structure modulaire. Le système est particulièrement intéressant lorsque l'intégration d'un tube doit être réalisée sans usinage complexe du profilé aluminium.

Installation simple et mise en œuvre rapide

L'assemblage du kit ne nécessite qu'un nombre limité d'opérations de montage. Les écrous sont insérés dans la rainure du profilé aluminium puis la plaque est fixée à l'aide des vis fournies. Une fois cette étape réalisée, le profilé tubulaire peut être raccordé à la plaque par la fixation M6 prévue à cet effet. Cette méthode permet un montage rapide tout en facilitant d'éventuels ajustements lors de la réalisation ou de l'évolution de la structure. L'ensemble des composants nécessaires est fourni dans le kit afin de simplifier l'installation.

Pourquoi choisir ce support de tube pour une structure industrielle ?

Cette solution apporte un moyen efficace de raccorder un profilé aluminium à rainure de 6 mm avec une structure en profilé aluminium tubulaire tout en conservant un haut niveau de rigidité. Elle convient particulièrement aux postes de travail ergonomiques, châssis techniques, supports d'équipements, protections industrielles et aménagements modulaires. Grâce à sa conception compacte, elle limite l'encombrement de la liaison tout en assurant une fixation durable. L'utilisateur bénéficie ainsi d'un assemblage fiable, facile à mettre en place et parfaitement compatible avec les systèmes tubulaires D30 utilisés dans de nombreuses applications industrielles.

Compatibilité avec les structures modulaires D30

Ce kit est destiné aux constructions faisant appel à des tubes de diamètre 30 mm et à des profilés aluminium rainure 6 mm. Son format standardisé facilite son intégration dans les systèmes modulaires utilisés pour la fabrication de postes de production, convoyeurs, meubles industriels, protections de machines ou équipements logistiques. La compatibilité avec les composants filetés M6 permet également d'assurer une cohérence de montage avec de nombreux accessoires présents dans les gammes de structures aluminium et tubulaires.
