Kit support profilé aluminium rond – Rainure 8 mm – D30 – Diamètre 30 mm

Un support de liaison pour un profilé aluminium rond de diamètre 30 mm

Ce kit de support est conçu pour créer une connexion à 90° entre un profilé aluminium rond de diamètre 30 mm et un profilé aluminium à rainure 8 mm. Cette solution facilite l'intégration d'éléments tubulaires dans les structures modulaires utilisées dans les ateliers, les espaces de production ou les installations logistiques. Grâce à sa conception spécifique, ce support permet d'obtenir une liaison mécanique fiable tout en conservant une structure compacte et fonctionnelle. La désignation D30 signifie que le produit est compatible avec des tubes présentant un diamètre extérieur de 30 mm.

Quel est l'intérêt d'un écrou double pour rainure 8 mm ?

Contrairement aux modèles destinés aux rainures plus étroites, cette version utilise un écrou double spécialement conçu pour les rainures de 8 mm. Cette configuration permet de répartir les efforts de fixation sur une surface plus importante du profilé aluminium. L'assemblage bénéficie ainsi d'un maintien stable tout en limitant le nombre d'éléments nécessaires au montage. Ce principe de fixation est particulièrement adapté aux structures nécessitant un ancrage efficace tout en conservant une mise en œuvre simple.

Caractéristiques techniques et composition du kit

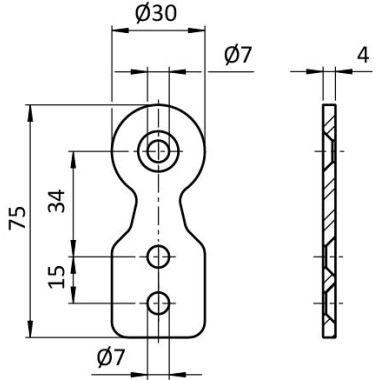

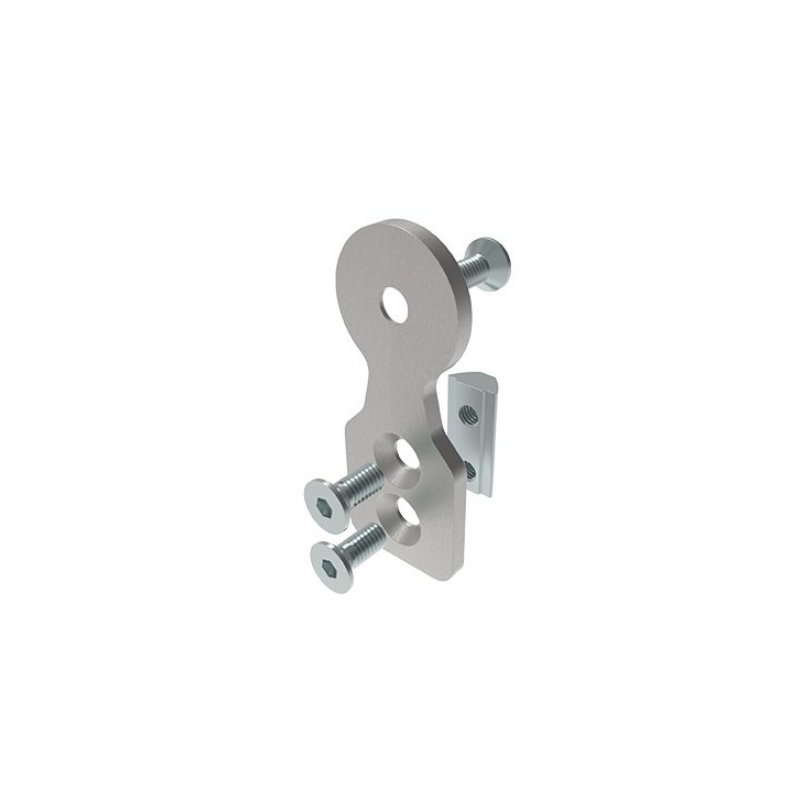

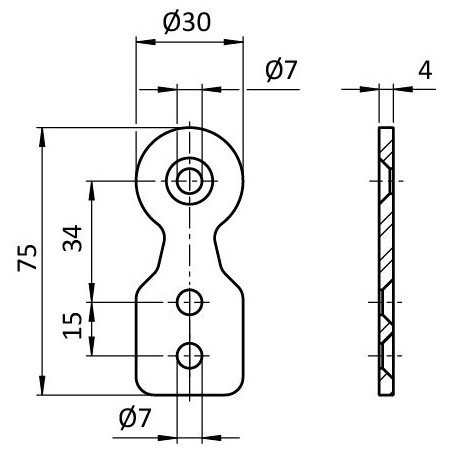

Le kit comprend une plaque de connexion en acier zingué, un écrou double pour rainure 8 mm avec deux taraudages M6, deux vis DIN EN ISO 10642 M6 x 14 ainsi qu'une vis DIN EN ISO 10642 M6 x 20. Le raccordement côté tube s'effectue directement dans un taraudage M6 ou dans une douille filetée compatible. La finition zinguée apporte une protection supplémentaire contre la corrosion tout en préservant l'aspect du composant dans les environnements industriels. La couleur argent s'intègre naturellement aux structures réalisées en profilé aluminium.

Comment intégrer un tube D30 à une structure en profilé aluminium ?

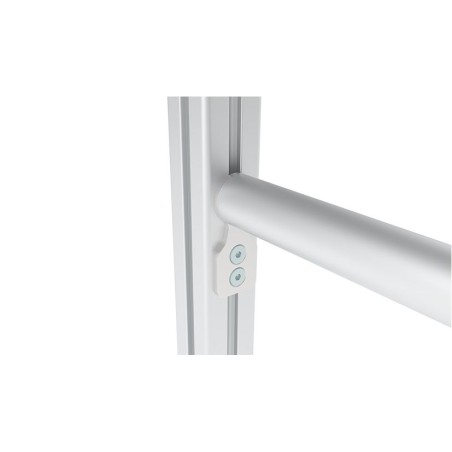

L'installation repose sur une plaque intermédiaire qui assure la liaison entre les deux éléments à assembler. Après l'insertion de l'écrou double dans la rainure du profilé aluminium, les vis permettent de solidariser la plaque de connexion à la structure. Le tube est ensuite fixé grâce à la vis centrale prévue à cet effet. Cette méthode d'assemblage permet d'obtenir une liaison perpendiculaire propre et rigide sans nécessiter d'opérations complexes d'usinage sur le profilé aluminium.

Des applications adaptées aux lignes de production et postes de travail

Ce type de support trouve sa place dans de nombreuses réalisations industrielles. Il peut être utilisé pour la conception de postes de montage, de structures de manutention, de supports techniques, de bâtis spécifiques ou encore d'équipements d'organisation des flux. Sa capacité à relier efficacement un tube et un profilé aluminium lui permet d'être intégré dans de nombreux projets nécessitant des extensions ou des éléments tubulaires au sein d'une structure modulaire.

Une solution facilitant les évolutions de structure

Les environnements industriels évoluent régulièrement en fonction des besoins de production ou des changements d'organisation. Ce système de fixation permet de modifier ou de compléter une installation sans remettre en cause l'ensemble de la structure existante. L'ajout ou le déplacement d'un élément tubulaire peut être réalisé de manière rapide grâce à la conception modulaire du système. Cette flexibilité constitue un avantage pour les installations qui nécessitent des adaptations régulières au fil du temps.

Quels bénéfices pour l'utilisateur final ?

L'utilisateur bénéficie d'une solution de fixation complète associant simplicité de montage, robustesse mécanique et compatibilité avec les systèmes tubulaires D30. Le kit fournit l'ensemble des éléments nécessaires à l'assemblage, ce qui simplifie la gestion des composants et réduit les risques d'erreur lors de l'installation. Grâce à sa conception en acier zingué et à son système de fixation dédié aux rainures de 8 mm, ce support constitue une solution fiable pour réaliser des connexions durables au sein des structures industrielles modulaires.
