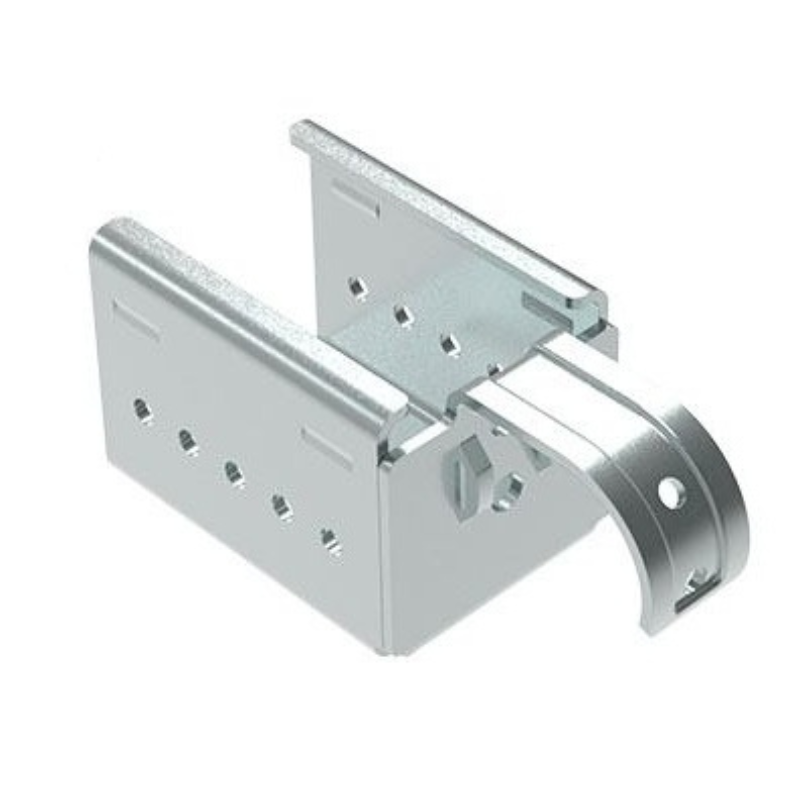

Kit fixation à griffe inclinable sans butée pour rail à galets en profilé aluminium – H44.5mm – D30mm

Présentation du produit

Le kit fixation à griffe inclinable pour rail à galets en profilé aluminium D30 (diamètre 30 mm) est un accessoire spécialement conçu pour assurer la liaison entre des rails à galets installés avec des angles ou inclinaisons différents. Cette solution permet de maintenir la continuité d’un convoyage gravitaire tout en garantissant une fixation fiable des éléments sur une structure tubulaire. Grâce à sa conception dédiée aux rails à galets en aluminium D30, ce kit facilite la création de circuits logistiques adaptés aux contraintes de chaque poste de travail.

Caractéristiques techniques et composition

Ce kit est livré avec l’ensemble des éléments nécessaires à son montage. Il comprend une vis autoperceuse DIN EN ISO 15481 (DIN 7504) de dimensions 3,9 x 16 mm, une rondelle DIN EN ISO 7089 (DIN 125), un écrou pour rainure de 8 mm en T avec filetage M5 ainsi qu’une vis DIN EN ISO 4762 (DIN 912) M5 x 14 mm. L’ensemble est fabriqué en acier et bénéficie d’un traitement de surface zingué. Cette composition garantit un assemblage mécanique précis tout en offrant une protection efficace contre la corrosion dans les environnements industriels courants.

Comment fonctionne ce système de fixation ?

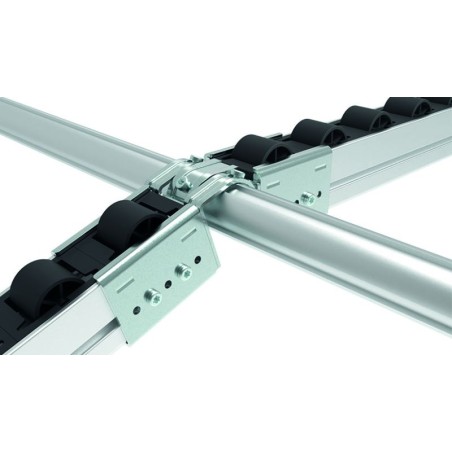

Cette fixation à griffe agit comme un élément de liaison entre plusieurs sections de rails à galets lorsque celles-ci présentent des différences d’inclinaison. Elle permet de conserver un positionnement stable des composants tout en assurant la continuité du cheminement des produits transportés. Sa conception empêche également les inserts de glisser sur la structure, un point essentiel pour préserver la stabilité de l’installation et maintenir les performances du système de convoyage.

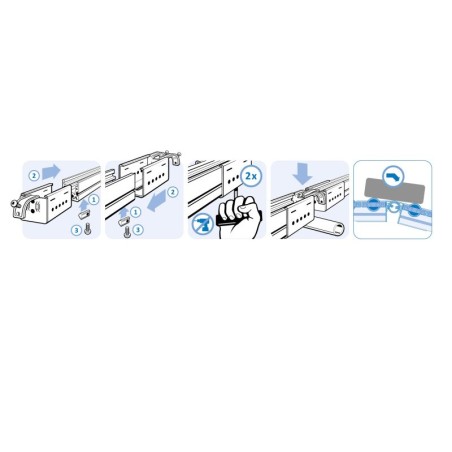

Installation sur structures tubulaires

Le montage du kit a été étudié pour être réalisé rapidement sur des structures utilisant des tubes et profilés aluminium ronds de diamètre 30 mm. L’association de la visserie fournie et de l’écrou pour rainure en T facilite l’intégration du système au sein des installations existantes. Cette solution limite les opérations d’adaptation sur site et contribue à réduire le temps consacré aux opérations d’assemblage lors de la création ou de la modification d’une ligne logistique.

Avec quels équipements ce kit est-il compatible ?

Ce kit est destiné aux rails à galets en aluminium D30, où l’appellation D30 correspond à un diamètre de 30 mm. Il s’intègre dans les structures de manutention modulaires utilisant des éléments tubulaires de même dimension. Cette compatibilité permet de réaliser des transitions entre différentes portions de convoyage gravitaire sans remettre en cause l’architecture générale de l’installation. Il constitue ainsi un complément pertinent pour les postes de préparation de commandes, les lignes d’assemblage ou les zones de stockage dynamique.

Sécurité et maintien de l’assemblage

La qualité du maintien des composants est un critère essentiel dans les systèmes de convoyage gravitaire. Grâce à sa conception mécanique, ce kit garantit une fixation fiable des rails et contribue à éviter tout déplacement involontaire des inserts. Son assemblage à l’aide de composants normalisés facilite également le respect des bonnes pratiques de montage et permet d’obtenir une installation homogène sur l’ensemble de la structure.

Quels sont les bénéfices pour l’utilisateur ?

L’utilisation de ce kit fixation à griffe apporte plusieurs avantages pour les installations industrielles. Il permet d’adapter facilement l’inclinaison des rails à galets en fonction des contraintes de circulation des produits, tout en conservant la stabilité de l’ensemble. Sa fourniture sous forme de kit complet simplifie la gestion des composants et réduit les risques d’oubli lors du montage. Enfin, sa fabrication en acier zingué offre une solution durable pour les environnements de production, de logistique et de manutention utilisant des structures modulaires en profilé aluminium.

Modularité et évolution des installations

Dans les environnements industriels, les lignes de convoyage et les postes de travail sont régulièrement modifiés afin de s'adapter aux évolutions de la production. Ce kit de fixation à griffe facilite ces ajustements grâce à sa conception reposant sur des éléments de fixation standardisés. Lors d'une extension de ligne, d'un changement de configuration ou de la modification de l'inclinaison d'un rail à galets, les composants peuvent être démontés puis remontés sans nécessiter de solution spécifique. Cette approche contribue à préserver la modularité des structures en profilé aluminium et simplifie les opérations de maintenance ou de reconfiguration réalisées au fil de la vie de l'installation.
