Kit fixation à double griffe inclinable sans butée pour rail à galets en profilé aluminium – H44.5 – D30mm

Présentation du système de suspension

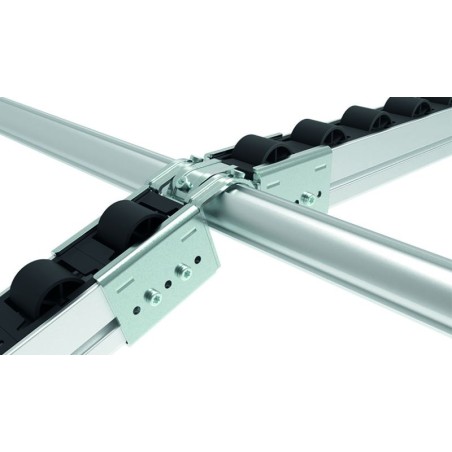

Le kit fixation à double griffe inclinable pour rail à galets en profilé aluminium D30 est un accessoire destiné à la mise en place et au maintien des extrémités de rails à galets dans les structures de convoyage gravitaire. Également appelé logement d’extrémité suspendu, il vient s’insérer dans la partie terminale du rail afin de permettre son accrochage sur un profilé aluminium rond transversal de diamètre 30 mm. Cette solution est particulièrement adaptée aux installations nécessitant un positionnement précis des pistes de circulation tout en conservant une structure simple à assembler.

Conception mécanique à double crochet

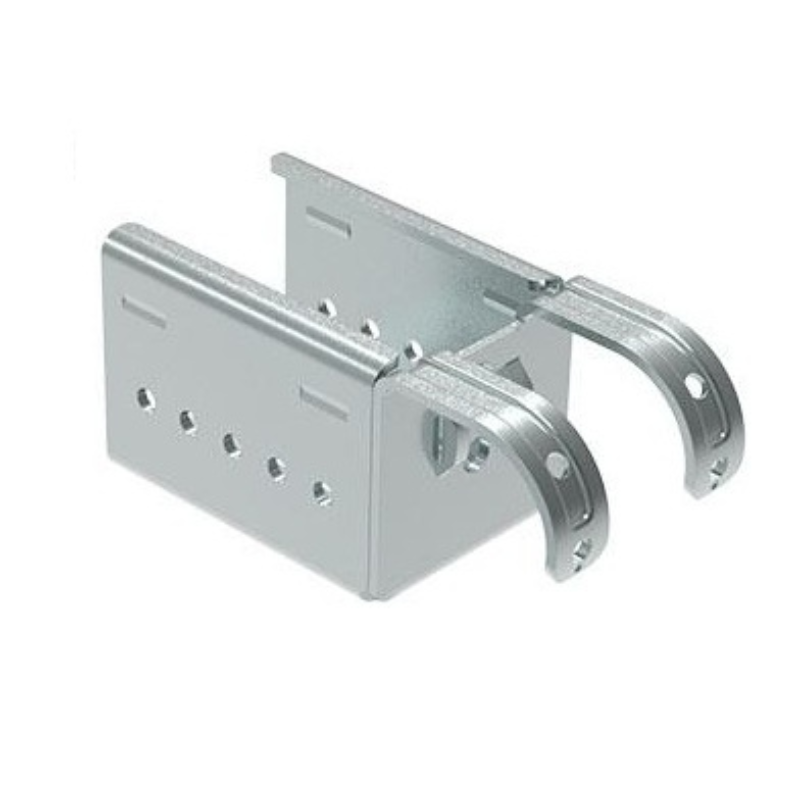

Contrairement aux modèles équipés d’une seule griffe de maintien, cette version dispose de deux crochets parallèles venant entourer le tube de support. Cette configuration permet une répartition plus homogène des efforts au niveau du point d’accrochage et contribue à une meilleure stabilité de l’ensemble. L’extrémité du rail bénéficie ainsi d’un maintien renforcé, particulièrement utile lorsque plusieurs pistes doivent rester parfaitement alignées dans une même zone de convoyage.

Caractéristiques techniques et dimensions

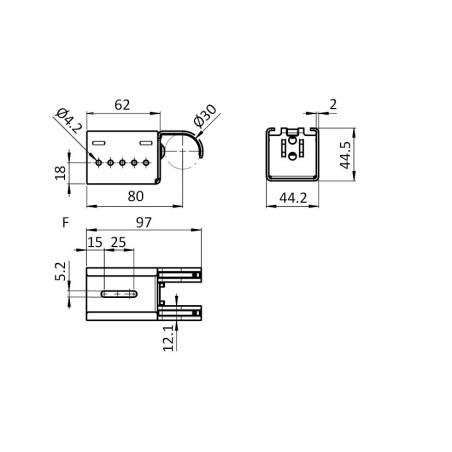

Fabriqué en acier avec une finition zinguée, ce dispositif combine robustesse mécanique et protection contre la corrosion dans les environnements industriels courants. L’ensemble présente notamment une largeur de 44,2 mm, une hauteur de 44,5 mm et une longueur totale de 97 mm. Les deux griffes sont conçues pour s’adapter à un profilé aluminium rond D30, c’est-à-dire un tube de diamètre 30 mm, largement utilisé dans les structures modulaires destinées à la logistique, à l'assemblage et à la manutention.

Pourquoi choisir une fixation à double griffe ?

Le choix d’un modèle à double griffe peut répondre à des exigences d’implantation spécifiques. Là où une fixation à griffe simple est souvent utilisée pour créer des transitions ou des points de liaison entre sections de convoyage, cette version met davantage l’accent sur la fonction de suspension en extrémité de rail. Les deux crochets assurent une meilleure assise sur le tube support et participent au maintien du parallélisme entre plusieurs pistes. Cette conception est particulièrement appréciée dans les installations où la précision d’alignement joue un rôle important dans la fluidité des flux.

Installation sur structure modulaire

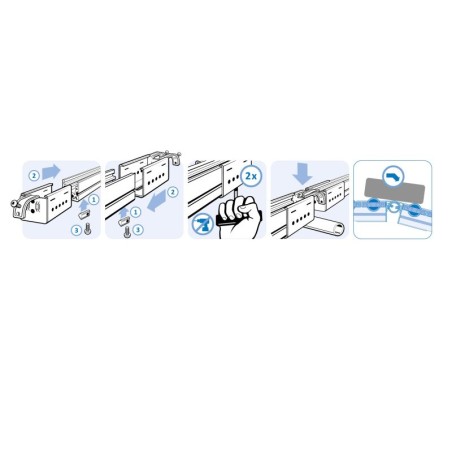

L’intégration de cet accessoire dans une structure existante ne nécessite pas de modification complexe des équipements. Une fois inséré dans l’extrémité du rail à galets, le support vient se positionner directement sur le tube transversal correspondant. Cette approche facilite les opérations de montage, de remplacement ou de réorganisation des lignes de convoyage. Elle convient également aux installations évolutives dans lesquelles les zones de stockage dynamique ou de préparation de commandes sont régulièrement reconfigurées.

Compatibilité avec les rails à galets en aluminium D30

Ce système de fixation a été développé pour une utilisation avec les rails à galets en aluminium D30. Il s'intègre naturellement dans les structures utilisant des éléments tubulaires de même dimension et permet de constituer des ensembles cohérents au sein d'une installation Lean ou de convoyage gravitaire. Il peut être utilisé individuellement pour suspendre une piste ou en complément d'autres accessoires de fixation afin de réaliser des structures de transport interne adaptées aux besoins de chaque implantation.

Quel sont les avantages pour l’utilisateur final ?

L'utilisation de ce kit apporte plusieurs avantages opérationnels. Il facilite l'accrochage des rails en extrémité de ligne, améliore la stabilité du montage et contribue à conserver un alignement constant des pistes de convoyage. Sa conception en acier zingué favorise également la durabilité de l'installation dans le temps. Pour les intégrateurs, responsables méthodes ou équipes de maintenance, cette solution représente un moyen simple de sécuriser le positionnement des rails tout en conservant la flexibilité propre aux structures modulaires en profilé aluminium.

Complémentarité avec la fixation à griffe simple

Dans une installation complète, ce modèle à double griffe peut être associé au kit fixation à griffe simple destiné aux transitions entre rails présentant des inclinaisons différentes. Les deux accessoires répondent à des fonctions complémentaires : la fixation simple facilite les changements d’angle tandis que la fixation à double griffe est davantage orientée vers la suspension et le maintien des extrémités de rail. Cette complémentarité permet de construire des circuits de convoyage cohérents et parfaitement adaptés aux contraintes de chaque poste de travail.
