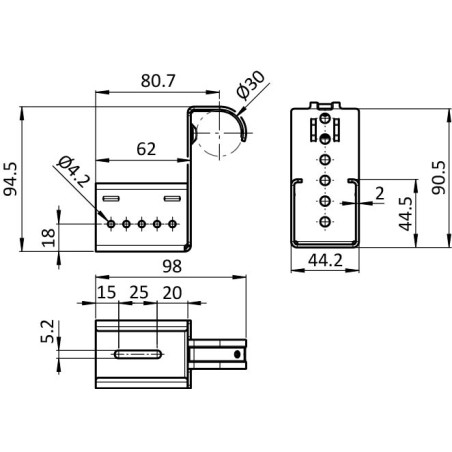

Kit fixation à griffe avec butée pour rail à galets en profilé aluminium – H90.5mm – D30mm

Présentation du produit

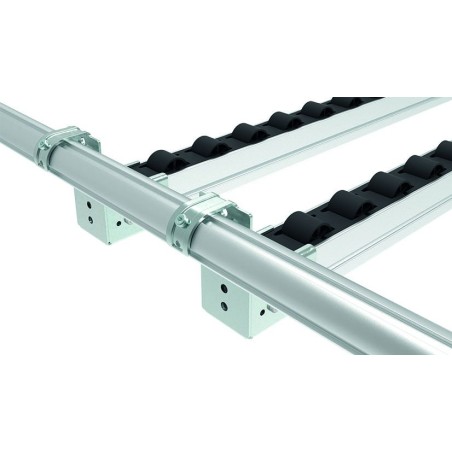

Le kit fixation à griffe avec butée pour rail à galets en profilé aluminium D30 est une solution de montage destinée aux installations de convoyage gravitaire utilisant des structures tubulaires. Conçu pour les rails à galets AL D30, où D30 désigne un diamètre de 30 mm, cet accessoire permet non seulement de suspendre un rail à galets sur une structure porteuse, mais aussi d’en ajuster précisément la position. Son principe de fixation réglable en fait un équipement particulièrement intéressant lorsque la pente ou la hauteur du convoyage doit être optimisée sans modifier l’architecture existante.

Conception et éléments d’assemblage

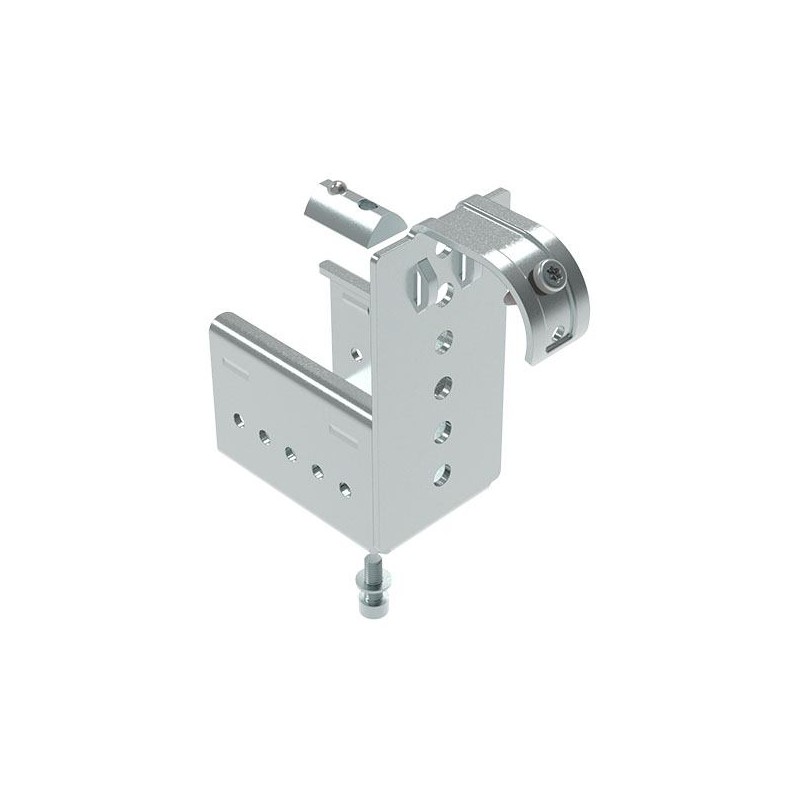

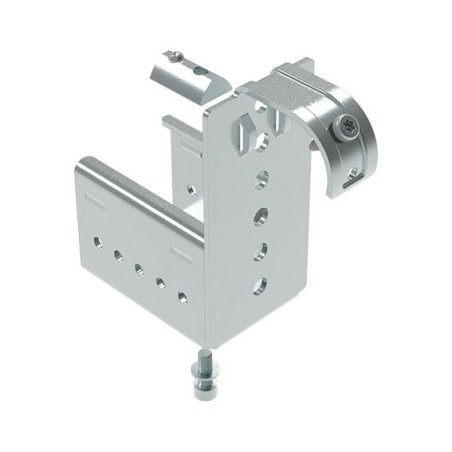

Le kit est fourni avec tous les composants nécessaires au montage. Il comprend une vis autoperceuse DIN EN ISO 15481 (DIN 7504) de 3,9 x 16 mm, une rondelle DIN EN ISO 7089 (DIN 125), un écrou en T pour rainure de 8 mm en M5 ainsi qu’une vis DIN EN ISO 4762 (DIN 912) M5 x 14 mm. L’ensemble est fabriqué en acier avec une finition zinguée, offrant une bonne résistance mécanique et une protection adaptée aux environnements industriels courants. Cette conception permet d’obtenir une fixation fiable tout en conservant une certaine souplesse dans le réglage de la position du rail.

Comment fonctionne le système de réglage ?

Contrairement à un support fixe classique, cette version intègre une structure perforée associée à une butée réglable. Ce principe permet de modifier la position du rail selon différents points d’ancrage afin d’ajuster sa hauteur de suspension ou son angle d’installation. L’utilisateur peut ainsi affiner le comportement du convoyage gravitaire en fonction du type de produits transportés ou de la vitesse d’écoulement recherchée. Cette capacité d’ajustement constitue un avantage important dans les environnements où les flux logistiques évoluent régulièrement.

Une solution adaptée aux convoyeurs FIFO

Les systèmes gravitaires FIFO (First In, First Out) nécessitent souvent un réglage précis de la pente afin d’assurer une circulation fluide des produits sans intervention motorisée. Grâce à cette fixation réglable, il devient possible d’adapter le niveau d’inclinaison d’une piste sans devoir démonter ou recouper les éléments tubulaires de l’installation. Cette souplesse facilite les opérations d’optimisation des postes de travail Lean, des rayonnages dynamiques et des zones de préparation de commandes où la fluidité du flux est essentielle.

Compatibilité avec les structures en profilé aluminium

Cette fixation a été développée pour être utilisée avec les rails à galets en aluminium D30 et les structures intégrant des profilés aluminium ronds de diamètre 30 mm. Elle s’intègre naturellement dans les systèmes modulaires de manutention et de logistique interne utilisant ce standard dimensionnel. Grâce à cette compatibilité, les utilisateurs peuvent modifier ou compléter une installation existante sans devoir remplacer les principaux éléments de structure. Cette approche favorise l’évolutivité des équipements et simplifie les adaptations liées aux changements de production.

Quelle différence avec les autres fixations à griffe D30 ?

Au sein de notre gamme d’accessoires de fixation pour rails à galets, chaque solution répond à un besoin spécifique. La fixation à griffe simple est principalement utilisée pour réaliser des liaisons ou des transitions entre différentes portions de rail. La version à double griffe privilégie quant à elle le maintien renforcé et la suspension stable des extrémités de piste. Ce modèle avec butée se distingue par sa capacité de réglage, qui permet d’intervenir directement sur la géométrie du convoyage. Il constitue donc une solution complémentaire pour les installations nécessitant un ajustement plus fin des niveaux et des pentes.

Quels bénéfices pour l’utilisateur ?

L’utilisation de ce kit permet de gagner en flexibilité lors de la conception et de l’évolution des circuits gravitaires. Les équipes méthodes, maintenance ou production peuvent ajuster la configuration d’un convoyeur sans effectuer de modifications lourdes sur la structure porteuse. Le réglage précis de la pente contribue également à améliorer le déplacement des produits et à optimiser l’ergonomie des postes de travail. Associée à une construction en acier zingué robuste, cette fonctionnalité fait de cette fixation réglable une solution particulièrement adaptée aux installations industrielles recherchant à la fois précision d’ajustement, simplicité de mise en œuvre et durabilité.
