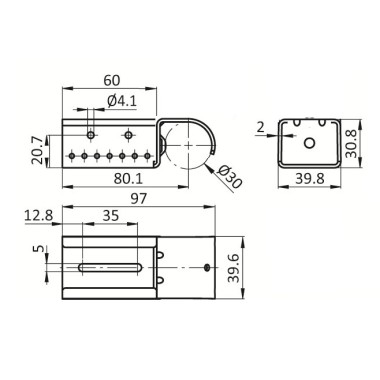

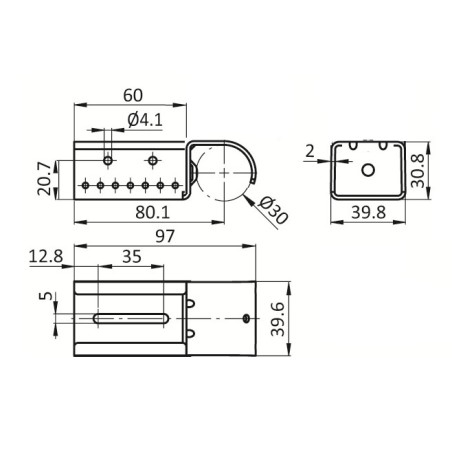

Kit fixation à griffe sans butée pour rail à galets en profilé aluminium – H30.8mm – D30mm

Présentation du produit

Le kit fixation à griffe pour rail à galets en profilé aluminium D30 est conçu pour assurer la fixation de rails à galets sur des structures tubulaires. Dans cette désignation, D30 signifie que le produit est destiné à être monté sur un tube de diamètre 30 mm. Grâce à sa géométrie enveloppante, il permet de créer une liaison mécanique fiable entre le rail et son support tout en contribuant à la stabilité générale de l'installation.

Conception et caractéristiques techniques

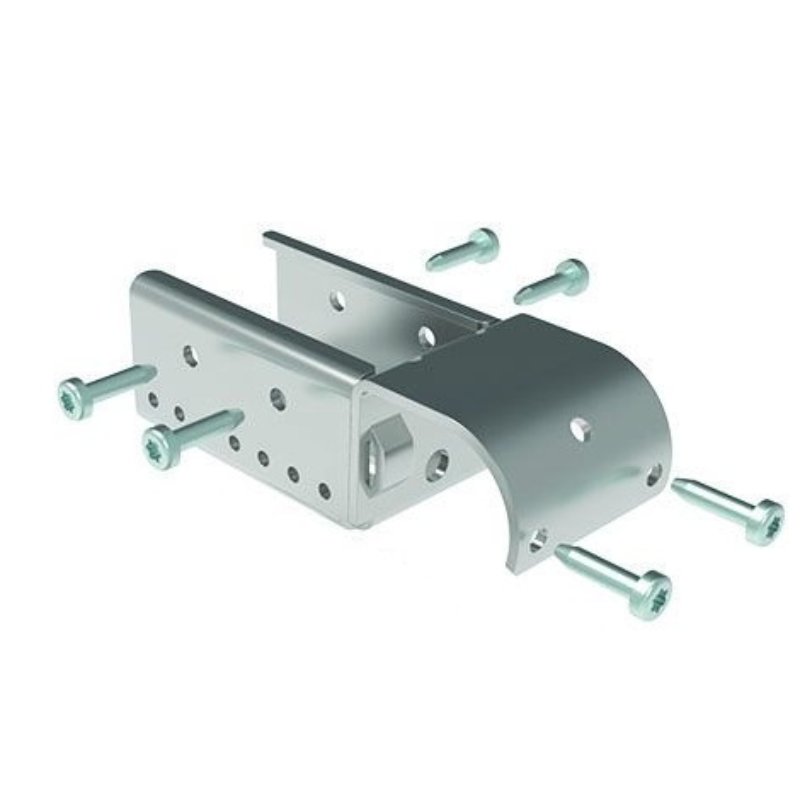

Fabriqué en acier, ce kit bénéficie d'une finition zinguée destinée à améliorer sa résistance à la corrosion dans les environnements industriels courants. Le kit est fourni avec six vis autoperceuses DIN EN ISO 15481 (DIN 7504) de dimensions 3,9 x 16 mm. Les dimensions compactes de la fixation facilitent son intégration sur les structures de convoyage sans encombrer l'espace disponible autour du rail ou de la structure porteuse.

Quelle différence avec le kit fixation à griffe avec butée ?

Le kit fixation à griffe avec butée est principalement destiné aux installations nécessitant un réglage de la hauteur ou de l'inclinaison du rail afin d'ajuster précisément la pente d'un convoyeur gravitaire. Le présent modèle répond à une logique différente. Sa conception privilégie avant tout le maintien mécanique du rail à galets ou du guidage central sur la structure tubulaire. Grâce à sa bride enveloppante, il offre une surface d'appui importante sur le tube support et contribue à renforcer la stabilité de l'assemblage. Cette solution convient particulièrement aux installations recherchant une fixation robuste et durable, sans nécessité de réglage fréquent de la géométrie du convoyeur.

Installation sur une structure tubulaire

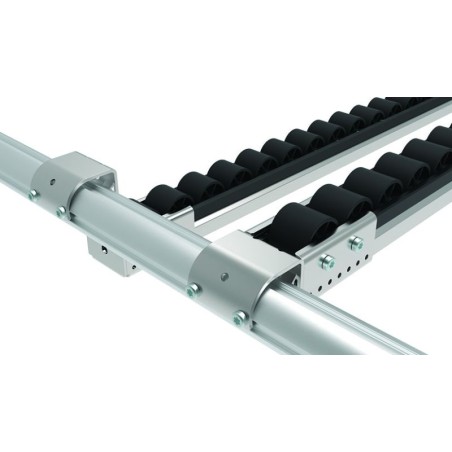

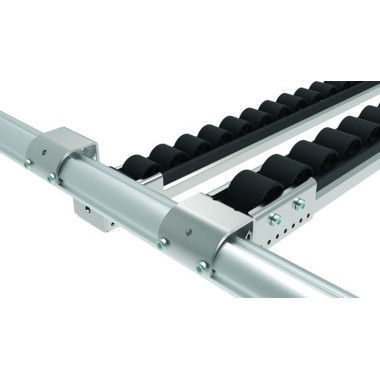

Le montage s'effectue directement autour d'un tube de diamètre 30 mm. La forme incurvée de la fixation épouse la géométrie du support afin d'obtenir un assemblage stable et homogène. Les éléments de fixation fournis permettent de réaliser l'installation sans recourir à une visserie spécifique supplémentaire. Cette solution simplifie les opérations de montage lors de la création d'une nouvelle ligne ou de la modification d'un convoyeur existant.

Avec quels équipements cette fixation est-elle compatible ?

Cette solution est destinée aux systèmes de convoyage utilisant des rails à galets intégrés à des structures tubulaires D30. Elle peut être utilisée dans de nombreuses configurations de manutention gravitaire où le rail doit être solidement relié au support. Son principe de fixation s'intègre naturellement dans les installations modulaires construites à partir de tubes et de profilés aluminium, permettant de conserver une architecture cohérente sur l'ensemble de la ligne.

Un rôle important dans la stabilité de l'installation

Au-delà du simple assemblage du rail sur son support, cette fixation participe à la rigidité de la structure de convoyage. Le maintien du positionnement des éléments constitue un facteur important pour préserver la qualité du guidage des produits transportés. La liaison mécanique créée entre le rail et le tube contribue ainsi à limiter les déplacements involontaires susceptibles d'apparaître lors des opérations de manutention répétées.

Maintenance et évolution des systèmes de convoyage

Les installations industrielles évoluent régulièrement afin de s'adapter aux besoins de production ou de logistique. Grâce à sa conception simple et à l'utilisation de composants de fixation standardisés, ce kit facilite les opérations de maintenance, de remplacement ou de reconfiguration. Il permet d'intervenir sur les rails à galets tout en conservant une solution de fixation cohérente avec les structures tubulaires déjà en place.

Répartition des efforts sur la structure porteuse

La conception de cette fixation permet de répartir les efforts mécaniques entre le rail à galets et la structure tubulaire support. Grâce à sa forme enveloppante et à ses multiples points de fixation, les charges transmises lors du déplacement des produits sont réparties sur une surface de contact étendue. Cette caractéristique contribue à limiter les contraintes localisées sur le tube et participe à la préservation de la structure dans les applications soumises à des sollicitations répétées.

Pourquoi privilégier une fixation compacte sous le convoyeur ?

Dans les installations de convoyage, l'espace disponible sous les rails est souvent limité par la présence d'autres équipements, d'accessoires de guidage ou de zones de passage. Grâce à son format compact, cette fixation s'intègre discrètement sous le rail tout en conservant une liaison robuste avec la structure porteuse. Cette configuration facilite l'intégration du convoyeur dans les postes de travail, les racks dynamiques ou les équipements de manutention où la maîtrise de l'encombrement constitue un critère important lors de la conception de l'installation.
