Kit fixation à griffe avec butée pour rail à galets en profilé aluminium – H65.5mm – D30mm

Présentation du produit

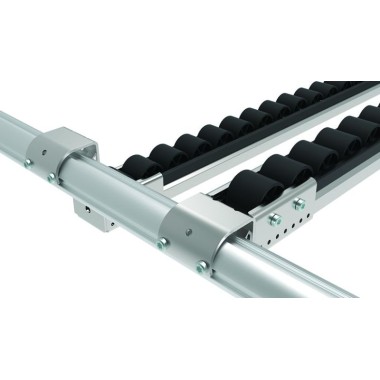

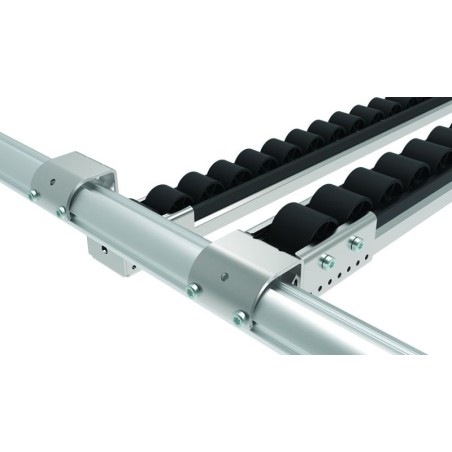

Le kit fixation à griffe pour rail à galets et guidage central en profilé aluminium D30 est un accessoire de montage conçu pour relier des éléments de convoyage à une structure tubulaire. L'appellation D30 signifie que cette fixation est destinée aux installations utilisant des profilés en aluminium rond de diamètre 30 mm. Grâce à sa conception spécifique, elle assure la liaison mécanique entre le rail et son support tout en participant à la stabilité de l'ensemble. Cette solution est particulièrement adaptée aux convoyeurs gravitaires, aux postes d'assemblage et aux structures Lean nécessitant un assemblage fiable des différents composants.

Pourquoi choisir une fixation avec butée ?

La présence d'une butée constitue la principale différence entre cette version et la fixation à griffe standard. En complément de sa fonction de maintien sur tube, cette conception permet de limiter les déplacements involontaires du rail à galets ou du guidage central une fois l'assemblage réalisé. La butée participe au positionnement précis des composants et contribue à conserver la géométrie définie lors du montage. Cette caractéristique est particulièrement utile dans les installations de convoyage gravitaire où l'alignement et la stabilité des éléments influencent directement la qualité de circulation des produits. Associée à une hauteur de 65,5 mm, cette conception offre également davantage de possibilités de réglage et d'intégration au sein des structures tubulaires D30.

Caractéristiques techniques et composition

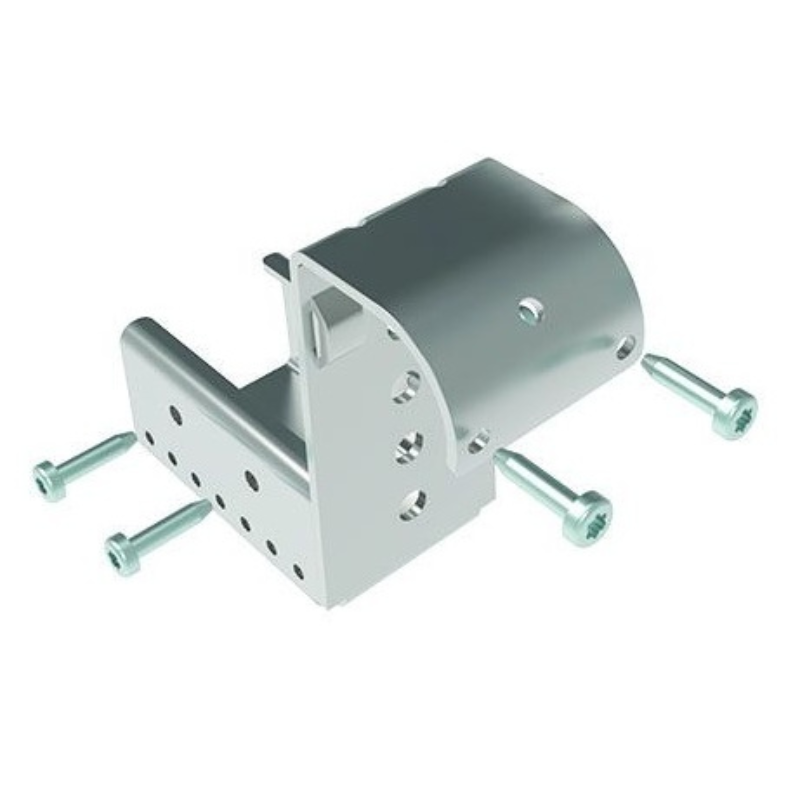

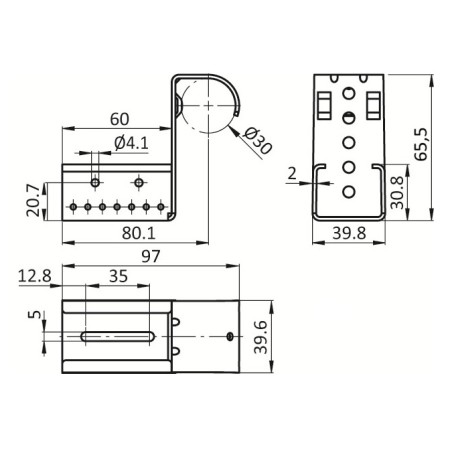

Le kit est livré avec six vis autoperceuses DIN EN ISO 15481 (DIN 7504) de dimensions 3,9 x 16 mm. L'ensemble est fabriqué en acier et bénéficie d'une finition zinguée destinée à améliorer sa résistance à la corrosion dans les environnements industriels courants. La platine de fixation comporte plusieurs perçages permettant différentes positions de montage selon la configuration souhaitée. Cette version présente une hauteur de 65,5 mm, offrant un positionnement plus élevé que le modèle standard (ref : MOOV30E2674) et davantage de flexibilité lors de l'intégration dans une structure modulaire. Cette conception robuste conserve un bon niveau de rigidité tout en facilitant l'adaptation aux contraintes de l'installation.

Comment ce système contribue-t-il à la stabilité du convoyeur ?

La qualité du maintien entre le rail à galets et son support joue un rôle important dans le bon fonctionnement d'un convoyeur gravitaire. Grâce à son architecture de serrage autour du tube, cette fixation contribue à préserver le positionnement des composants installés. Selon les informations du fabricant, elle participe également à empêcher le glissement des inserts au sein de la structure. Cette fonction permet de conserver une géométrie cohérente de l'installation et de réduire les risques de déplacement involontaire des éléments de convoyage au fil du temps.

Installation et intégration dans les structures modulaires

Le montage de cette fixation a été pensé pour une intégration simple dans les structures tubulaires en profilé aluminium. Les éléments de fixation fournis permettent d'assembler rapidement le support sur le tube ainsi que sur le rail ou le guidage concerné. Cette approche facilite aussi bien la création d'une nouvelle installation que la modification d'un poste existant. Dans les environnements de production évolutifs, les opérations d'ajout ou de remplacement de composants peuvent ainsi être réalisées sans transformation importante de la structure porteuse.

Pourquoi utiliser une fixation spécifique pour les guidages centraux ?

Les guidages centraux jouent un rôle essentiel dans certaines configurations de convoyage en assurant le maintien et l'orientation des produits lors de leur déplacement. L'utilisation d'une fixation dédiée permet d'obtenir un positionnement plus précis de ces éléments par rapport à la structure support. Grâce à sa conception polyvalente, ce modèle peut être utilisé aussi bien avec des rails à galets qu'avec des guidages centraux, offrant ainsi une solution homogène pour l'ensemble de l'installation.

Maintenance et adaptation des équipements

Les lignes de convoyage évoluent fréquemment afin de répondre à de nouveaux besoins de production ou de logistique. L'utilisation d'une fixation démontable facilite les opérations de maintenance, de remplacement ou de reconfiguration des différents composants. Les équipes techniques peuvent intervenir sur les éléments concernés sans remettre en cause l'ensemble de la structure. Cette capacité d'adaptation représente un avantage important dans les environnements industriels où la modularité constitue un critère de performance.

Quels bénéfices pour l'utilisateur final ?

Ce kit de fixation permet d'obtenir une liaison fiable entre les rails à galets, les guidages centraux et leur structure porteuse. Sa conception avec bride enveloppante contribue à renforcer la stabilité du montage tout en facilitant l'intégration dans les structures tubulaires D30. Sa fabrication en acier zingué favorise une utilisation durable dans les environnements industriels, tandis que sa compatibilité avec différents éléments de convoyage simplifie la conception et l'évolution des installations de manutention.
