Kit fixation à griffe avec butée pour rail à galets en profilé aluminium – H80mm – D30mm

Présentation du produit

Le kit fixation à griffe pour rail à galets en profilé aluminium avec butée D30 est un accessoire destiné à l'installation de rails à galets et de guidages centraux sur des structures tubulaires. L'appellation D30 indique une compatibilité avec les profilés aluminium ronds de diamètre 30 mm. Cette solution assure la liaison entre les éléments de convoyage et leur support tout en garantissant un maintien fiable des composants au sein des installations de manutention, de préparation de commandes ou d'organisation de flux Lean.

Caractéristiques techniques et dimensions

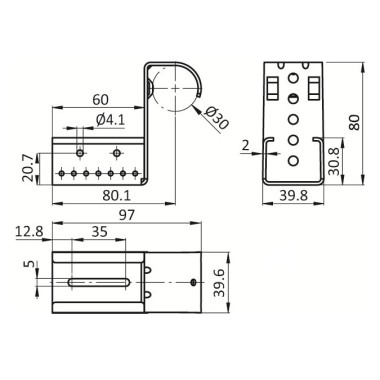

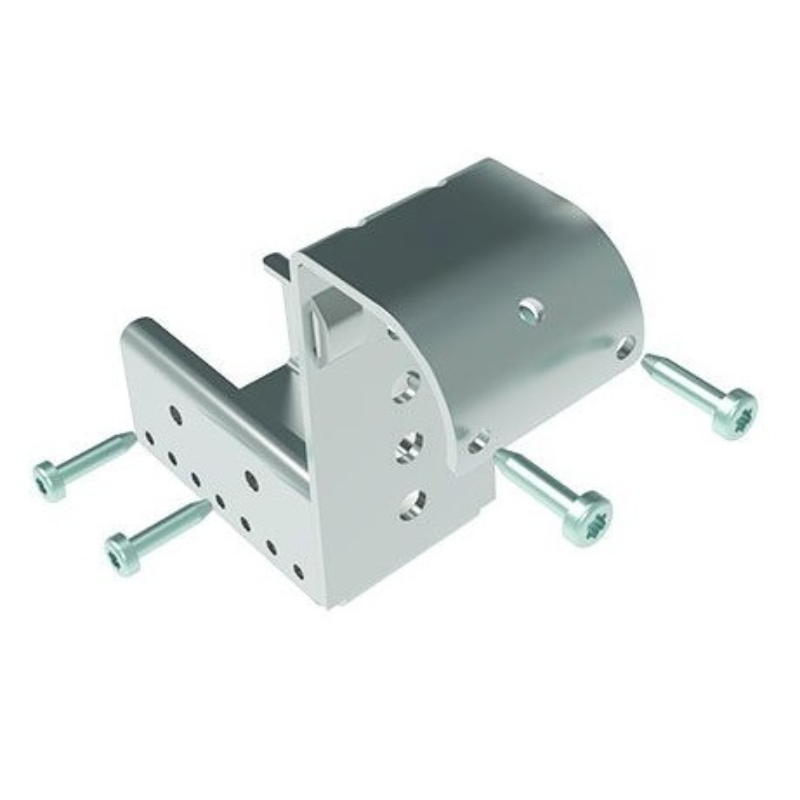

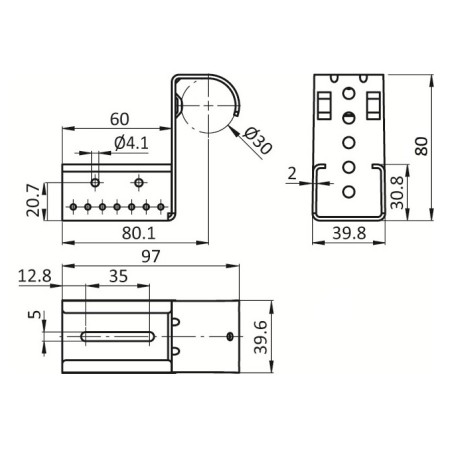

Fabriqué en acier avec une finition zinguée, ce support est conçu pour résister aux contraintes mécaniques rencontrées dans les environnements industriels. Le kit comprend six vis autoperceuses DIN EN ISO 15481 (DIN 7504) de dimensions 3,9 x 16 mm. Les plans techniques indiquent notamment une longueur totale de 97 mm, une largeur de 39,8 mm et une hauteur de 80 mm. Cette dernière constitue l'une des principales spécificités du produit. Comparée aux versions plus compactes de la gamme, elle permet de créer un décalage vertical plus important entre la structure porteuse et le rail installé.

Pourquoi choisir une fixation avec butée ?

La présence d'une butée constitue un élément clé de cette version. En complément de la fixation sur le tube, elle participe au positionnement des composants et contribue à limiter les mouvements indésirables une fois le montage réalisé. Cette fonction aide à conserver l'organisation initiale de l'installation et favorise le maintien du rail dans la position définie lors de l'assemblage. Dans les convoyeurs gravitaires, où l'alignement des éléments influence directement la circulation des produits, ce contrôle supplémentaire représente un avantage significatif.

Une hauteur de 80 mm pour davantage de possibilités d'intégration

Cette version se distingue du modèle équipé d'une butée de 65,5 mm par son déport vertical plus important. Cette configuration permet de positionner le rail à une hauteur supérieure par rapport à la traverse de support. Elle peut être utilisée lorsque l'installation nécessite davantage d'espace entre les différents niveaux de la structure ou lorsqu'il est nécessaire d'obtenir une géométrie particulière du convoyeur. Ce format contribue également à simplifier certaines configurations où plusieurs équipements doivent cohabiter dans un espace réduit.

Installation sur les structures tubulaires D30

Le système repose sur une bride enveloppante qui entoure une large partie du tube support. Cette géométrie améliore la répartition des efforts mécaniques et participe à la stabilité de l'assemblage. La fixation peut être installée directement sur une structure existante sans transformation importante de l'environnement de travail. Les différents perçages présents sur la platine facilitent le positionnement des éléments de convoyage et permettent une adaptation aux besoins spécifiques du poste ou de la ligne concernée.

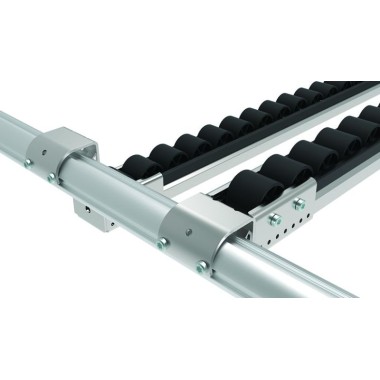

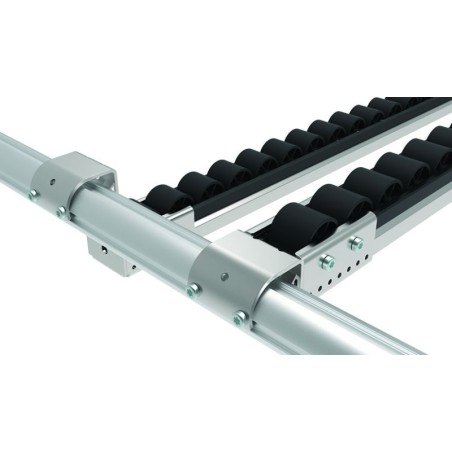

Compatibilité avec les rails à galets et guidages centraux

Cette fixation a été développée pour assurer le montage de rails à galets ainsi que de guidages centraux sur les structures tubulaires D30. L'utilisation d'un même type de support pour plusieurs catégories d'équipements favorise l'homogénéité de l'installation et simplifie la gestion des composants lors de la conception d'un système de convoyage. Cette polyvalence constitue un atout pour les installations amenées à évoluer au fil du temps ou à intégrer des fonctions logistiques variées.

Quelle différence avec les autres fixations de la gamme ?

Les solutions de fixation D30 répondent chacune à des besoins spécifiques. Les modèles standards privilégient la liaison entre le rail et la structure tout en conservant un encombrement réduit. Les versions inclinables sont davantage orientées vers les changements d'angle et les transitions entre différentes sections de convoyage. Les fixations avec butée ajoutent une fonction de maintien complémentaire destinée à sécuriser le positionnement des composants. Ce modèle se distingue en outre par sa hauteur de 80 mm qui offre davantage de possibilités de décalage vertical que la version équivalente de 65,5 mm.

Quels bénéfices pour l'utilisateur final ?

Cette fixation permet de combiner maintien mécanique, stabilité de positionnement et flexibilité d'intégration dans les structures de convoyage. La butée contribue à préserver la géométrie de l'installation tandis que la hauteur de 80 mm facilite la gestion des espaces et des niveaux au sein des structures tubulaires. Sa conception en acier zingué favorise la durabilité de l'ensemble et sa compatibilité avec les rails à galets ainsi que les guidages centraux simplifie la conception de postes de travail et de systèmes logistiques évolutifs.
