Kit fixation intermédiaire pour rail à galets sur profilé aluminium rond – D30 – Diamètre 30 mm

Présentation du produit

Le kit fixation intermédiaire pour rail à galets D30 est un accessoire de montage destiné à assurer le maintien d’un rail à galets ou d’un rail de guidage sur une structure tubulaire. Conçu pour les installations utilisant des tubes de diamètre 30 mm, il permet de créer un point de support intermédiaire lorsque le rail croise un élément de structure. Cette solution facilite la réalisation de convoyeurs gravitaires et de systèmes de circulation de contenants dans les environnements industriels et logistiques.

Caractéristiques techniques et matériaux

Fabriqué en acier, ce kit de fixation se distingue par sa robustesse et sa capacité à résister aux sollicitations mécaniques rencontrées lors de l’utilisation quotidienne des installations de convoyage. Il bénéficie d’un traitement de surface par zinguage qui contribue à protéger le métal contre la corrosion. De couleur argent, il s’intègre facilement aux structures tubulaires et aux équipements de manutention. Le produit appartient à la gamme D30, ce qui signifie qu’il est conçu pour les tubes de diamètre 30 mm. Son type de rainure est H'8 40 et il ne possède pas de propriétés ESD.

Comment ce support intermédiaire assure-t-il le maintien du rail ?

Ce composant est conçu pour créer un point d’appui supplémentaire au niveau du croisement entre un rail et la structure porteuse. Grâce à sa forme spécifique, il maintient le rail dans une position stable et limite les déplacements pouvant apparaître lors du passage répété de charges. Cette fonction contribue à préserver l’alignement de l’installation et à garantir un fonctionnement régulier du système de convoyage gravitaire.

Installation et mise en œuvre

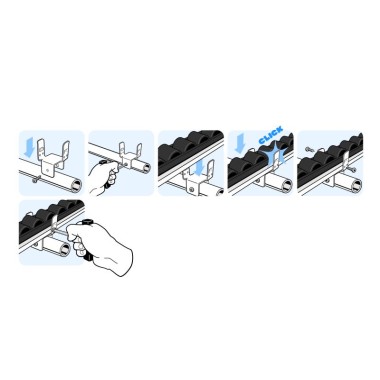

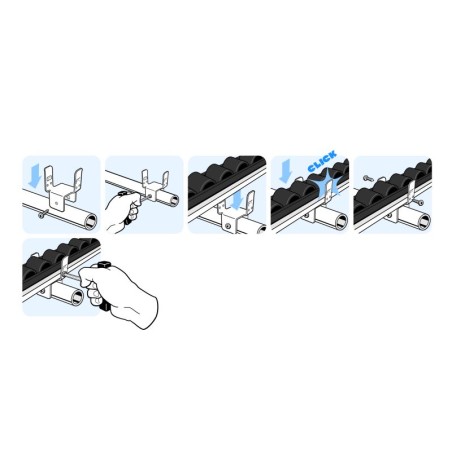

Le montage du kit est simple et rapide. Le support se positionne directement sur le tube transversal avant la mise en place du rail. Une fois les éléments assemblés, la fixation est réalisée à l’aide des quatre vis auto-perceuses fournies dans le kit. Ces vis sont conformes à la norme DIN EN ISO 15481 (DIN 7504) et présentent des dimensions de 3,9 x 16 mm. Cette conception permet de réduire les opérations de montage tout en assurant un maintien efficace de l’ensemble.

Avec quels équipements ce kit est-il compatible ?

Ce kit a été développé pour être utilisé avec des rails à galets et des rails de guidage intégrés à des structures tubulaires modulaires. Il est spécifiquement adapté aux installations construites à partir de tubes de diamètre 30 mm. Cette compatibilité le rend particulièrement intéressant pour la réalisation de convoyeurs gravitaires, de lignes d’approvisionnement, de postes de préparation de commandes ou encore de systèmes de stockage dynamique destinés à optimiser les flux internes.

Environnement d'utilisation industriel

Grâce à sa conception métallique et à son traitement de surface zingué, ce support peut être intégré dans de nombreux environnements industriels. Il trouve naturellement sa place dans les secteurs de la logistique, de l’assemblage, de la manutention ou encore de l’industrie manufacturière. Son rôle est d’assurer un maintien fiable des rails tout en participant à la stabilité générale de la structure.

Quels avantages pour l'utilisateur final ?

L’utilisation de ce kit fixation intermédiaire permet de renforcer la tenue et la stabilité des rails installés sur une structure tubulaire. En apportant un point de support supplémentaire, il contribue à limiter les contraintes exercées sur l’installation et favorise un fonctionnement fluide des systèmes de transport gravitaire. La présence des éléments de fixation dans le kit simplifie également l’approvisionnement des composants nécessaires au montage. L’utilisateur bénéficie ainsi d’une solution prête à installer, robuste et adaptée aux applications industrielles nécessitant un maintien fiable des équipements de convoyage.

Maintenance et durabilité

Une fois installé, ce support nécessite peu d’entretien. Un contrôle périodique du serrage des fixations permet de garantir le bon maintien de l’ensemble au fil du temps. La protection offerte par le zinguage contribue à préserver les performances du composant dans les environnements industriels courants. Cette conception durable participe à la longévité des installations de convoyage et limite les besoins de remplacement des éléments de fixation.
