Kit fixation à griffe sans butée pour rail à galets en profilé aluminium – H30.8mm – D30mm – Gris aluminium satiné

Présentation du produit

Le kit fixation à griffe sans butée pour rail à galets en profilé aluminium D30 est conçu pour assurer la liaison entre différentes portions de convoyage installées avec des angles distincts. L'appellation D30 signifie que cette fixation est adaptée aux profilés aluminium ronds de diamètre 30 mm. Grâce à sa conception inclinable, elle permet de raccorder efficacement plusieurs sections de rails tout en conservant une continuité mécanique cohérente au sein de l'installation.

Une solution dédiée aux changements d'inclinaison

Contrairement aux fixations destinées uniquement au maintien fixe d'un rail, ce modèle a été développé pour accompagner les variations d'angle entre plusieurs sections de convoyage. Cette capacité facilite la création de circuits adaptés à l'organisation des flux de production ou de préparation de commandes. Lorsqu'un changement d'inclinaison est nécessaire entre deux pistes, cette fixation permet de réaliser la transition sans devoir modifier la structure porteuse ni remplacer les éléments existants.

Caractéristiques techniques et dimensions

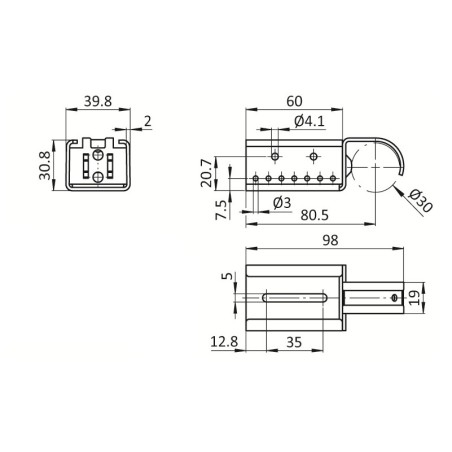

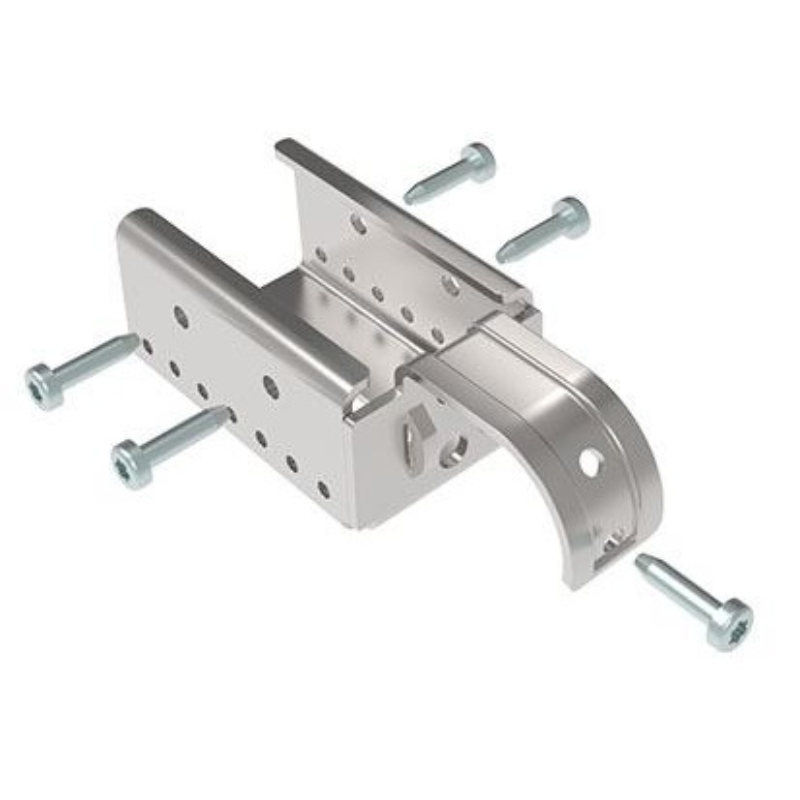

Fabriqué en acier avec une finition zinguée, ce kit combine robustesse mécanique et protection contre la corrosion dans les environnements industriels courants. Le montage est réalisé à l'aide de 5 ou 6 vis autoperceuses DIN EN ISO 15481 (DIN 7504) de dimensions 3,9 x 16 mm selon la configuration retenue. Cette version présente une hauteur de 30,8 mm, ce qui en fait l'un des modèles les plus compacts de la gamme. Son faible encombrement facilite son intégration dans les structures où l'espace disponible sous le convoyeur est limité.

Comment fonctionne cette fixation inclinable ?

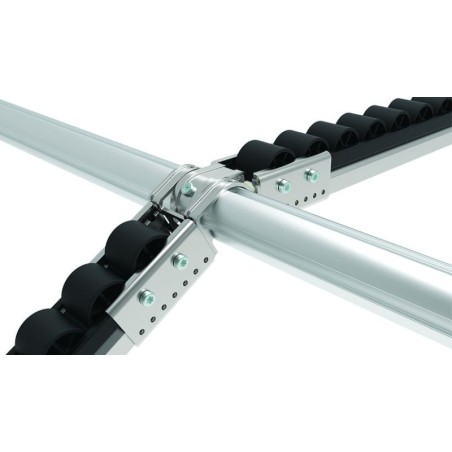

Le système repose sur une liaison mécanique permettant de raccorder deux sections de rail selon des orientations différentes. Cette conception offre davantage de souplesse lors de la conception d'un convoyeur gravitaire et facilite l'adaptation des pentes en fonction du comportement attendu des produits transportés. Selon les indications du fabricant, la fixation contribue également à empêcher le glissement des inserts présents dans la structure, participant ainsi à la stabilité globale de l'installation.

Pourquoi choisir une version sans butée ?

Cette fixation se distingue des modèles équipés d'une butée intégrée par sa conception plus simple et plus compacte. Elle est particulièrement adaptée lorsque la fonction principale recherchée est le changement d'inclinaison entre deux sections de rail plutôt que le maintien d'un positionnement spécifique. L'absence de butée permet également de réduire l'encombrement du système et de conserver une certaine liberté d'agencement lors de la conception du convoyeur. Cette approche convient aux installations où la gestion des angles constitue un critère plus important que le déport vertical.

Installation sur les structures tubulaires D30

Le montage s'effectue sur des structures utilisant des profilés aluminium ronds de diamètre 30 mm. La fixation vient créer une liaison entre les rails et la structure tout en permettant leur orientation selon les besoins du poste de travail ou du convoyeur. La présence de plusieurs points de fixation facilite l'intégration dans des installations existantes et permet d'adapter le montage aux contraintes spécifiques de chaque configuration. Cette flexibilité constitue un avantage pour les systèmes de manutention amenés à évoluer au fil du temps.

Quelle différence avec les fixations à griffe avec butée ?

Les fixations à griffe avec butée sont principalement utilisées lorsque le maintien du positionnement du rail constitue la priorité. Elles offrent généralement un déport vertical plus important et une fonction de calage complémentaire. Cette version sans butée répond à une logique différente : elle privilégie avant tout la transition entre différentes inclinaisons et l'adaptation du chemin de convoyage. Elle constitue ainsi une solution complémentaire au sein de la gamme D30 plutôt qu'une alternative directe aux modèles avec butée de 65,5 mm ou 80 mm.

Quels bénéfices pour l'utilisateur final ?

Cette fixation permet de créer des trajectoires de convoyage plus flexibles tout en conservant une structure simple et compacte. Son principe inclinable facilite l'adaptation des pentes sans intervention complexe sur les profilés aluminium. Sa faible hauteur contribue à limiter l'encombrement sous les rails tandis que sa construction en acier zingué favorise une utilisation durable dans les environnements industriels. Elle représente ainsi une solution adaptée aux installations Lean, aux postes d'assemblage et aux convoyeurs gravitaires nécessitant des changements d'orientation maîtrisés.
