Kit fixation à double griffe sans butée pour rail à galets en profilé aluminium – H30.8mm – D30mm – Gris aluminium satiné

Présentation du produit

Le kit fixation à double griffe pour rail à galets en profilé aluminium D30 est conçu pour assurer la liaison entre les éléments de convoyage et leur structure porteuse. Dans cette désignation, D30 correspond à un diamètre de 30 mm. Ce support permet le montage de rails à galets et de guidages centraux sur des structures tubulaires utilisées dans les installations de manutention, les postes Lean et les systèmes de convoyage gravitaire. Sa géométrie spécifique avec deux griffes de maintien lui confère une excellente stabilité une fois installé sur la traverse support.

Une conception basée sur deux points d'ancrage

Contrairement aux modèles équipés d'une seule zone d'appui sur le tube, cette version utilise deux griffes distinctes positionnées de part et d'autre du support. Cette architecture permet de répartir les efforts sur plusieurs points de contact avec la structure. L'ensemble bénéficie ainsi d'un maintien homogène qui contribue à limiter les mouvements parasites du support lors des opérations de manutention. Ce principe de fixation est particulièrement adapté lorsque la rigidité du montage constitue un critère important pour la performance de l'installation.

Caractéristiques techniques et composition

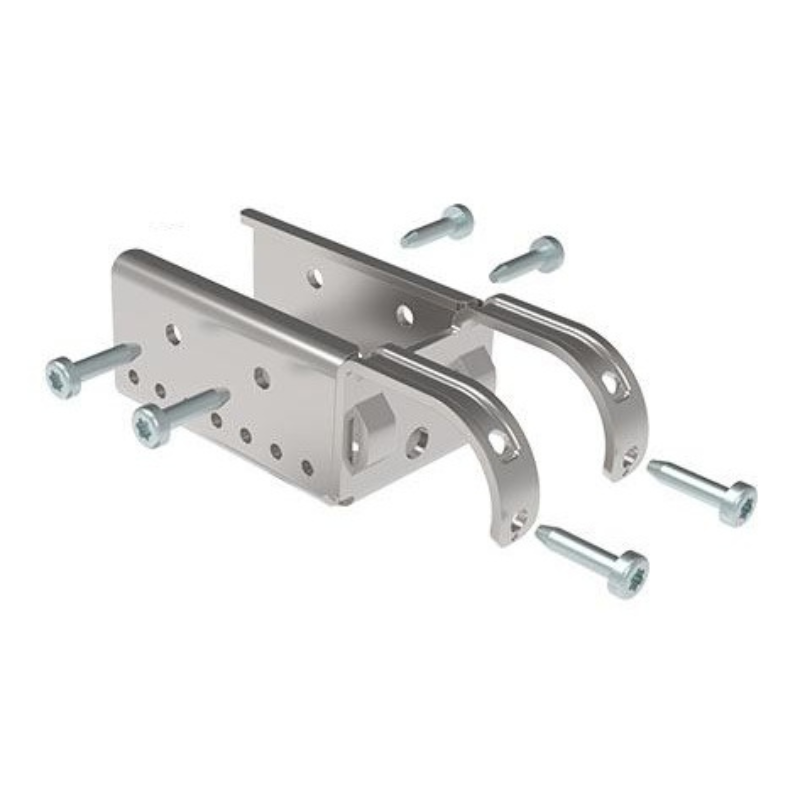

La fixation est fabriquée en acier et bénéficie d'un traitement de surface zingué destiné à améliorer sa résistance à la corrosion dans les environnements industriels courants. Le kit est livré avec la visserie nécessaire à son installation. Les deux griffes de maintien entourent partiellement le tube support tandis qu'une platine latérale permet la fixation du rail ou du guidage central. Cette conception compacte offre une solution robuste tout en limitant l'encombrement autour de la structure de convoyage.

Comment fonctionne cette fixation inclinable ?

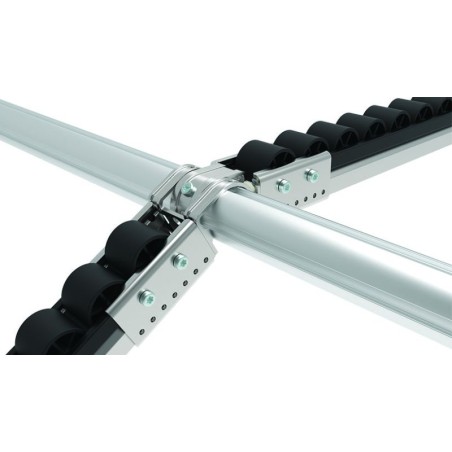

Le système repose sur une liaison mécanique permettant de raccorder deux sections de rail selon des orientations différentes. La conception de la pièce associe deux griffes en forme de U qui viennent entourer et maintenir une fixation compatible de type I. Cette configuration permet d'assurer une liaison stable entre les différents éléments tout en autorisant des variations d'inclinaison entre les sections de convoyage. Ce modèle est notamment compatible avec le kit fixation à griffe sans butée pour rail à galets en profilé aluminium D30 (réf. MOOV30E2690), utilisé comme élément complémentaire de la liaison. L’ensemble contribue également à empêcher le glissement des inserts présents dans la structure, participant ainsi à la stabilité globale de l'installation.

Compatibilité avec les rails à galets et guidages centraux

Cette solution a été développée pour les équipements de convoyage installés sur des structures tubulaires D30. Elle peut être utilisée avec des rails à galets destinés au transport gravitaire des produits ainsi qu'avec des guidages centraux participant à l'orientation des flux. L'utilisation d'une même technologie de fixation pour différents composants contribue à harmoniser l'architecture de l'installation et simplifie la gestion des accessoires lors de la conception du système.

Avec quels accessoires cette fixation est-elle compatible ?

Cette fixation a été développée pour fonctionner en association avec les éléments de montage destinés aux structures tubulaires D30. Elle peut notamment être utilisée avec le kit fixation à griffe sans butée pour rail à galets en profilé aluminium D30 (réf. MOOV30E2690). L'association de ces deux composants permet de réaliser des transitions entre différentes sections de convoyage tout en conservant une continuité mécanique cohérente. Cette compatibilité facilite également l'évolution des installations existantes sans nécessiter le remplacement complet des supports déjà en place.
