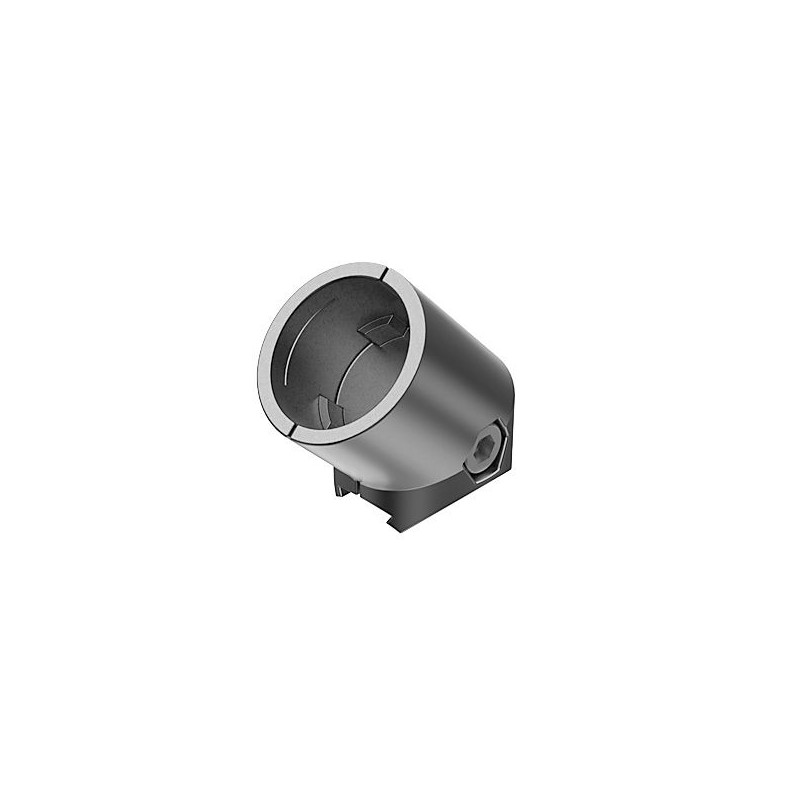

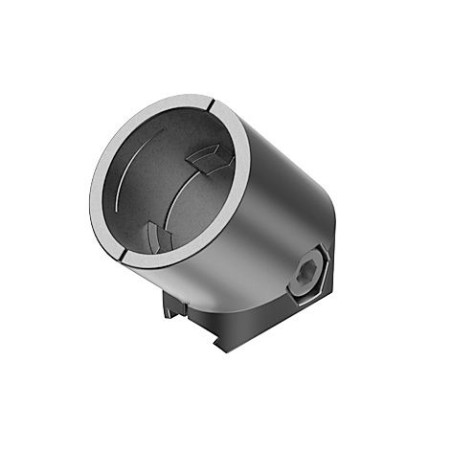

Connecteur d'angle pour profilé aluminium rond – D28-45° – Diamètre 28 mm

Présentation du connecteur d'angle D28 à 45°

Le connecteur d'angle pour profilé aluminium rond D28-45° est conçu pour réaliser des liaisons fiables entre deux tubes de diamètre 28 mm selon un angle de 45 degrés. Cette pièce de raccordement est particulièrement adaptée à la création de structures tubulaires utilisées dans les postes de travail, chariots de manutention, racks logistiques ou aménagements industriels modulaires. Grâce à sa conception spécifique, elle permet d'obtenir des assemblages précis tout en conservant une excellente stabilité mécanique.

Conception robuste et matériaux de fabrication

Ce raccord est réalisé en fonderie d'aluminium, un matériau reconnu pour son bon compromis entre légèreté et résistance mécanique. Cette conception permet de garantir une tenue durable dans les environnements industriels courants. Le kit de fixation associé est fabriqué en acier afin d'assurer un serrage efficace et une fixation fiable des éléments assemblés. L'ensemble bénéficie d'une finition brute pour le corps du connecteur tandis que les éléments de fixation sont protégés par un traitement zingué.

Caractéristiques techniques et dimensions

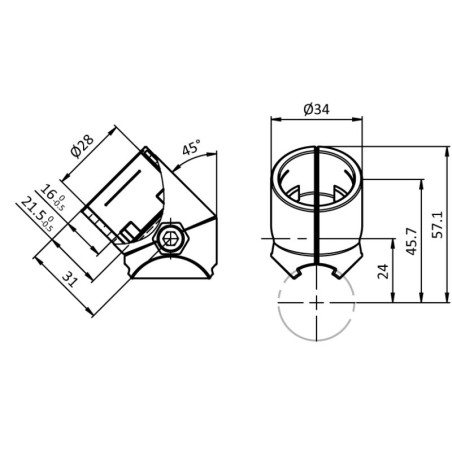

Ce modèle appartient à la gamme D28, qui correspond à une compatibilité avec les tubes de diamètre 28 mm. Le connecteur permet la réalisation d'une liaison inclinée à 45°, idéale pour les structures nécessitant des renforts obliques ou des raccordements angulaires spécifiques. D’un diamètre extérieur de 34 mm ainsi qu'une hauteur totale d'environ 57,1 mm. Sa conception en deux parties facilite l'intégration sur les tubes tout en assurant un ajustement précis lors du serrage.

Comment fonctionne ce connecteur à 45° ?

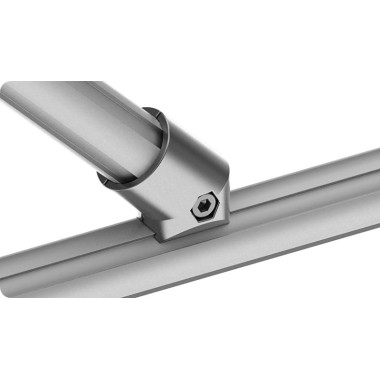

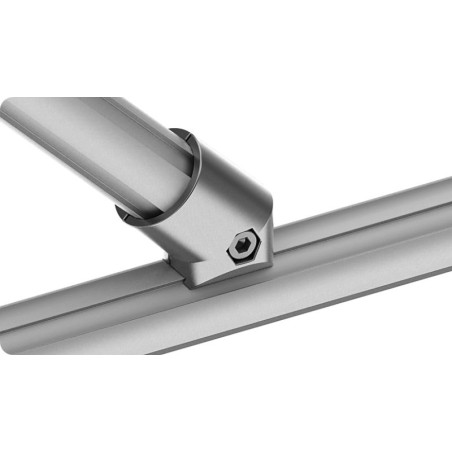

Le principe de fonctionnement repose sur un système de serrage mécanique autour du tube. Le connecteur est composé de deux demi-coquilles qui viennent entourer le profilé aluminium rond. Une fois positionné, le serrage est réalisé à l'aide d'une vis M6 x 25 conforme à la norme DIN EN ISO 4762 et d'un écrou autofreiné M6 conforme à la norme DIN EN ISO 10511. Le pré-centrage intégré facilite le positionnement de la pièce et contribue à garantir un alignement régulier lors du montage.

Installation simple et gain de temps au montage

Ce connecteur est livré sous forme de kit complètement préassemblé, ce qui réduit significativement le temps nécessaire à l'installation. L'utilisateur peut rapidement mettre en place le raccord sans avoir à rechercher ou préparer les différents composants de fixation. Cette caractéristique est particulièrement appréciée lors du montage de structures modulaires comportant un grand nombre de raccords. La mise en œuvre reste accessible avec un outillage standard adapté à la visserie M6.

Quelle différence entre un connecteur D28 et un connecteur D30 ESD ?

Le choix entre notre connecteur D28 et notre modèle D30 ESD (réf : FIXE30E3360) dépend principalement du diamètre des tubes utilisés et des contraintes de l'environnement de travail. Ce connecteur D28 est conçu pour les structures réalisées à partir de tubes de diamètre 28 mm, largement utilisés dans les applications Lean Manufacturing, les postes de travail ergonomiques et les équipements logistiques modulaires. Le connecteur D30 est quant à lui destiné à des tubes de diamètre 30 mm et n’est pas compatible avec les systèmes D28. Il peut être fréquemment employé dans certaines gammes spécifiques de structures tubulaires nécessitant des composants adaptés à ce diamètre.

Quels sont les bénéfices pour l'utilisateur final ?

L'utilisation de ce connecteur apporte plusieurs avantages pratiques au quotidien. Sa conception robuste contribue à la stabilité des assemblages tout en conservant une structure légère. Le kit préassemblé facilite la gestion des composants et limite les risques d'erreur lors du montage. Grâce à son système de pré-centrage, l'installation est plus rapide et plus précise. Cette solution permet ainsi de construire des structures tubulaires fiables, évolutives et adaptées aux besoins des environnements industriels et logistiques modernes.
