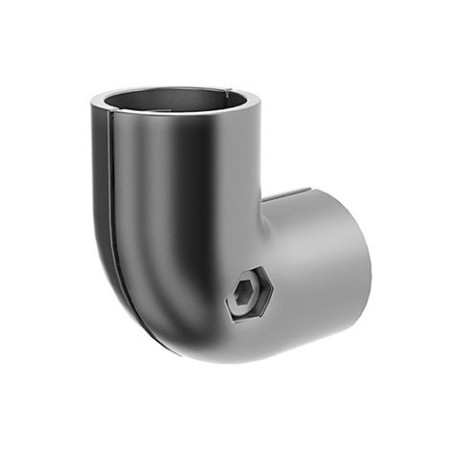

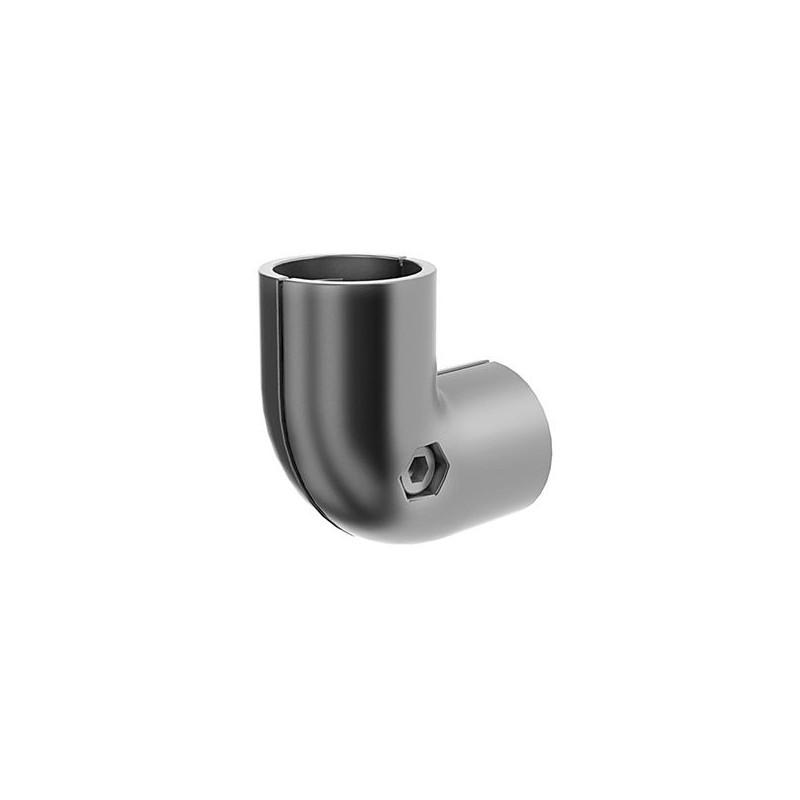

Fixation coudée pour profilé aluminium rond D28-90° – Diamètre 28 mm

Présentation de la fixation coudée D28-90°

La fixation coudée pour profilé aluminium rond D28-90° est conçue pour réunir deux éléments tubulaires selon un angle droit fixe. Dans cette désignation, D28 correspond au diamètre extérieur de 28 mm du profilé compatible et 90° indique l’angle formé par le raccord. Cette géométrie convient aux constructions qui nécessitent des changements de direction nets, réguliers et reproductibles. Le connecteur peut notamment être utilisé pour créer les angles d’un cadre, prolonger une structure dans une direction perpendiculaire ou réaliser un contour tubulaire sans recourir à une pièce articulée.

Une géométrie fixe pour des assemblages réguliers

Le coude maintient les deux profilés aluminium dans une position perpendiculaire. Contrairement à une fixation à rotule, sa fonction n’est pas de permettre un ajustement angulaire après l’assemblage, mais de créer directement une liaison à angle droit. Cette particularité simplifie la conception lorsque l’implantation prévoit une succession d’angles identiques. La forme arrondie du corps assure une transition continue entre les deux branches du raccord, tandis que les logements cylindriques reçoivent les extrémités des éléments tubulaires. La jonction peut ainsi suivre la géométrie générale d’un châssis ou d’un cadre sans angle saillant prononcé au niveau du changement de direction.

Caractéristiques techniques et dimensions

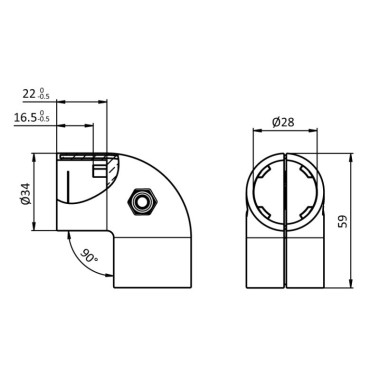

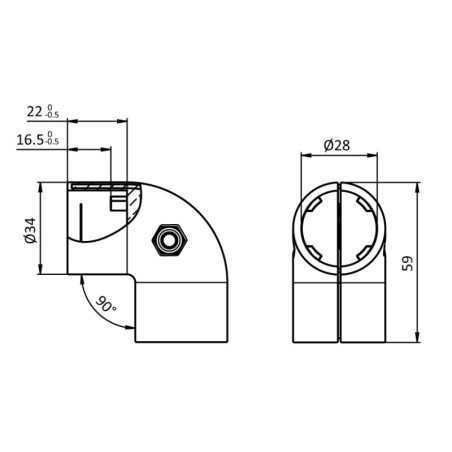

Chaque logement est prévu pour recevoir un élément de 28 mm de diamètre. Le corps du connecteur présente un diamètre extérieur de 34 mm et une hauteur totale de 59 mm. La zone d’insertion est cotée à 16,5 mm jusqu’au premier repère intérieur et à 22 mm jusqu’à l’extrémité du logement. L’angle entre les deux axes est fixé à 90°. Ces dimensions permettent de contrôler l’encombrement du raccord avant son intégration, particulièrement lorsque la structure doit respecter des limites de hauteur ou se positionner à proximité d’autres composants.

Conception multi-matière adaptée aux structures industrielles

Le corps du connecteur est réalisé en fonderie d’aluminium. Ce procédé permet d’obtenir la forme coudée, les logements cylindriques et les zones nécessaires au maintien des composants dans une seule solution compacte. Le kit d’assemblage est fabriqué en acier et reçoit une finition zinguée. Cette association explique la désignation multi-matière du produit. Le raccord est proposé en gris afin de conserver une apparence cohérente avec les profilés aluminium et les autres accessoires de la structure. Sa conception préassemblée évite également d’avoir à réunir séparément les différentes parties avant la pose.

Comment installer la fixation coudée D28 ?

Avant le montage, les extrémités des deux profilés doivent être propres, correctement coupées et exemptes de déformation susceptible de gêner leur insertion. Chaque élément est introduit dans l’un des logements du coude jusqu’à obtenir le positionnement requis. Le pré-centrage intégré facilite l’alignement avant le serrage définitif. Une fois les éléments engagés, le système d’assemblage doit être serré de manière appropriée afin d’immobiliser la liaison. Il est recommandé de vérifier la perpendicularité de la construction et la stabilité du raccord avant la mise en service. Les instructions de montage et les valeurs de serrage éventuellement définies pour l’installation restent à respecter.

Quelle différence entre les fixations coudées D28 et D30 ?

La fixation coudée D28-90° et la fixation coudée D30 R25-90° de la gamme Elcom (réf : FIXE30E3354) assurent toutes deux le raccordement de deux profilés aluminium ronds à angle droit. La distinction principale est leur compatibilité dimensionnelle. Le modèle présenté sur cette page accueille un diamètre de 28 mm, tandis que la version D30 est destinée à un diamètre de 30 mm. La mention R25 de la version D30 précise en plus le rayon associé à la courbure de ce modèle. Le choix doit donc être effectué à partir du diamètre réel des éléments composant la structure. Les variantes D28 et D30 ne sont pas interchangeables.

Dans quelles applications utiliser ce raccord à 90° ?

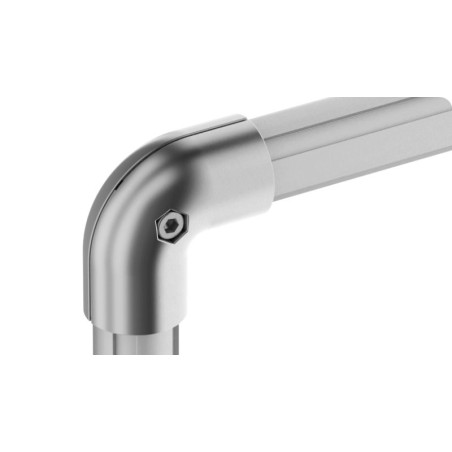

Ce connecteur peut être intégré à la réalisation de cadres tubulaires, de retours d’angle, de contours de protection, de supports techniques ou de structures pour postes de travail. Sa géométrie fixe est particulièrement pertinente lorsqu’une construction doit conserver des lignes perpendiculaires et des dimensions reproductibles. Le format compact facilite aussi la création de changements de direction dans les zones où l’ajout d’un assemblage plus complexe serait inutile. Ce modèle n'est pas ESD, donc il ne peut participer à une installation destinée à un environnement sensible aux décharges électrostatiques.

Contrôle et maintenance de l’assemblage

Après l’installation, un contrôle visuel permet de vérifier que les profilés restent correctement engagés et que les deux parties du connecteur sont convenablement rapprochées. Le serrage doit être inspecté périodiquement lorsque la structure est soumise à des vibrations, à des déplacements ou à des modifications fréquentes. En cas d’évolution de l’aménagement, le caractère démontable de la fixation permet de remplacer ou de repositionner les éléments raccordés. Toute modification doit toutefois conserver la compatibilité D28 afin de ne pas introduire de jeu lié à l’usage d’un diamètre inadapté.

Bénéfices pour l’utilisateur final

Cette fixation apporte une solution lisible pour obtenir un angle droit sans réglage complexe. Le préassemblage réduit les opérations de préparation, tandis que le pré-centrage aide à positionner correctement les éléments avant leur immobilisation. Ses dimensions clairement définies facilitent l’étude de l’encombrement et l’intégration dans un plan de structure. La coexistence des versions D28 et D30 dans la gamme Elcom permet de retenir le même principe de raccordement pour différents systèmes tubulaires, tout en choisissant une référence strictement conforme au diamètre utilisé.
