Fixation à rotule pour profilé aluminium rond D28 – Diamètre 28 mm

Présentation de la fixation à rotule D28

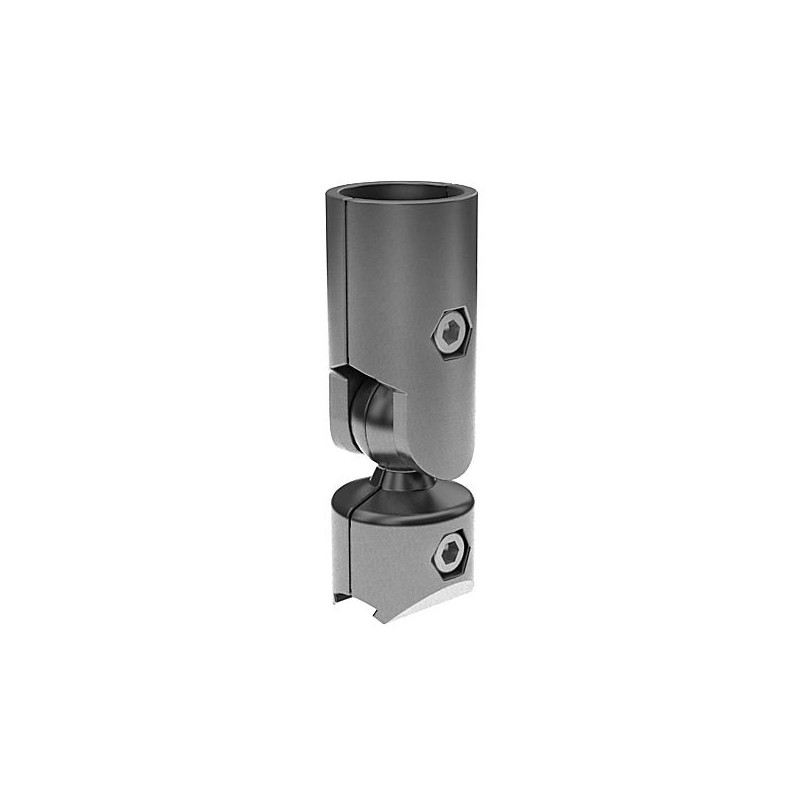

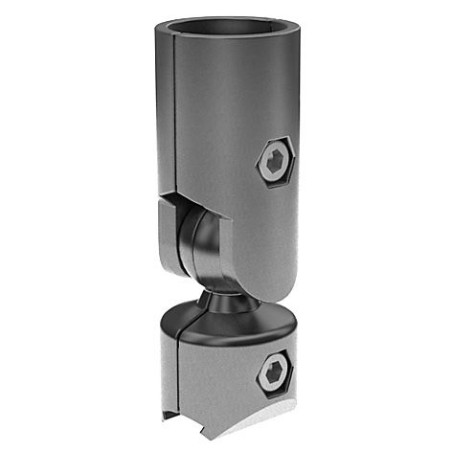

La fixation à rotule pour profilé aluminium rond D28 est destinée à la création de liaisons orientables entre deux éléments d’une structure modulaire. La désignation D28 signifie que le connecteur est compatible avec un profilé aluminium rond présentant un diamètre extérieur de 28 mm. Son articulation centrale permet de modifier la direction de l’assemblage afin de répondre aux configurations qui ne peuvent pas être réalisées avec un raccord droit ou un coude à angle fixe. Cette solution convient notamment à la conception de renforts inclinés, de cadres adaptés à une implantation particulière ou de supports dont la géométrie doit être ajustée lors du montage.

Principe de l’articulation à rotule

Le mécanisme central autorise un mouvement angulaire entre les deux parties du connecteur. L’articulation principale peut pivoter jusqu’à 90° de part et d’autre de son axe central. Ces possibilités de réglage permettent de positionner les éléments raccordés dans plusieurs directions, tout en conservant un point de liaison commun. Le pré-centrage contribue à guider leur mise en place avant le serrage définitif. Cette conception est particulièrement utile lorsqu’une inclinaison doit être déterminée directement sur la structure, plutôt qu’imposée par un raccord possédant une géométrie prédéfinie.

Dimensions et conception du connecteur

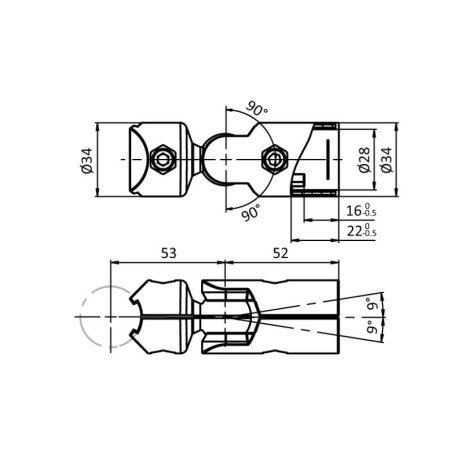

Le logement destiné au profilé présente un diamètre intérieur de 28 mm, tandis que le corps cylindrique atteint un diamètre extérieur de 34 mm. La profondeur d’emmanchement visible est comprise entre 16 mm et 22 mm. Le connecteur est réalisé en fonderie d’aluminium et associé à un kit d’assemblage en acier zingué. Cette construction multi-matière réunit un corps adapté aux structures aluminium et des composants de serrage prévus pour assurer le maintien mécanique de l’ensemble.

Comment installer la fixation à rotule D28 ?

L’ensemble préassemblé limite les manipulations nécessaires avant sa mise en place. Chaque profilé aluminium rond doit être correctement introduit dans le logement correspondant, puis positionné selon l’orientation recherchée. Le système de pré-centrage aide à maintenir les composants en place pendant le réglage. Une fois l’angle défini, le serrage des éléments d’assemblage immobilise la liaison. Avant la mise en service, il convient de vérifier que les profilés sont suffisamment engagés, que les vis sont correctement serrées et que la rotule ne présente aucun mouvement non souhaité. Le montage doit rester conforme aux contraintes mécaniques prévues pour la structure concernée.

Quelle différence entre les versions D28 et D30 ?

La fixation à rotule D28 et la fixation à rotule D30 de la gamme Elcom remplissent une fonction similaire : créer une liaison articulée entre des profilés aluminium ronds. Leur différence essentielle concerne le diamètre compatible. La version présentée ici est conçue pour un diamètre extérieur de 28 mm, tandis que le modèle D30 reçoit des éléments de 30 mm. Le choix ne dépend donc pas uniquement de l’angle recherché, mais avant tout de la dimension des profilés déjà présents ou prévus dans l’installation. Ces deux références ne doivent pas être considérées comme interchangeables. La version D28 doit être sélectionnée pour une structure de même format, alors que la variante D30 est adaptée à l’écosystème D30.

Applications dans les structures modulaires

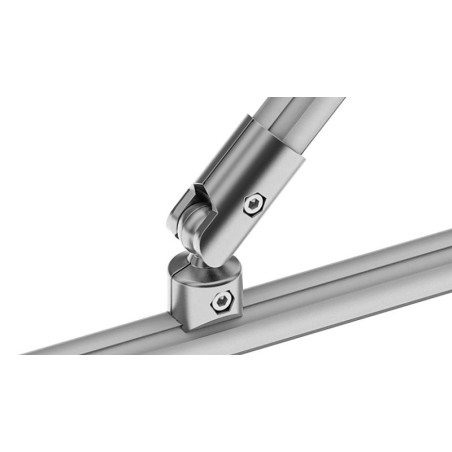

Cette fixation peut être intégrée à des équipements industriels nécessitant des raccordements non perpendiculaires ou susceptibles d’être adaptés au moment de l’installation. Elle trouve notamment sa place dans les châssis tubulaires, les renforts obliques, les séparations, les supports techniques et les aménagements de postes de travail. La possibilité de régler l’orientation permet de tenir compte d’un encombrement existant ou de créer une géométrie particulière sans multiplier les pièces intermédiaires.

Entretien et évolution de l’installation

Lors des contrôles périodiques de la structure, une vérification du serrage et de l’absence de jeu au niveau de l’articulation est recommandée. Une attention particulière doit être portée aux assemblages soumis à des vibrations ou à des modifications fréquentes. La liaison démontable facilite l’évolution ultérieure de l’équipement : son orientation peut être revue ou les éléments raccordés peuvent être remplacés lorsque la configuration du poste change. Pour préserver la cohérence du montage, les nouvelles pièces doivent conserver le diamètre D28 prévu par le connecteur. Cette identification claire du format réduit les risques d’association avec une référence D30 visuellement proche.

Bénéfices pour l’utilisateur

La fixation à rotule D28 apporte une réponse précise aux projets dans lesquels un raccord fixe limiterait les possibilités de conception. Son amplitude de réglage facilite l’adaptation de la structure aux contraintes réelles du poste, tandis que le préassemblage et le pré-centrage simplifient sa mise en œuvre. Le format 28 mm clairement identifié aide l’utilisateur à sélectionner le raccord correspondant à son installation. La disponibilité d’une version D30 permet par ailleurs d’appliquer le même principe de liaison orientable à une autre dimension de profilé aluminium rond, sans mélanger les compatibilités.
