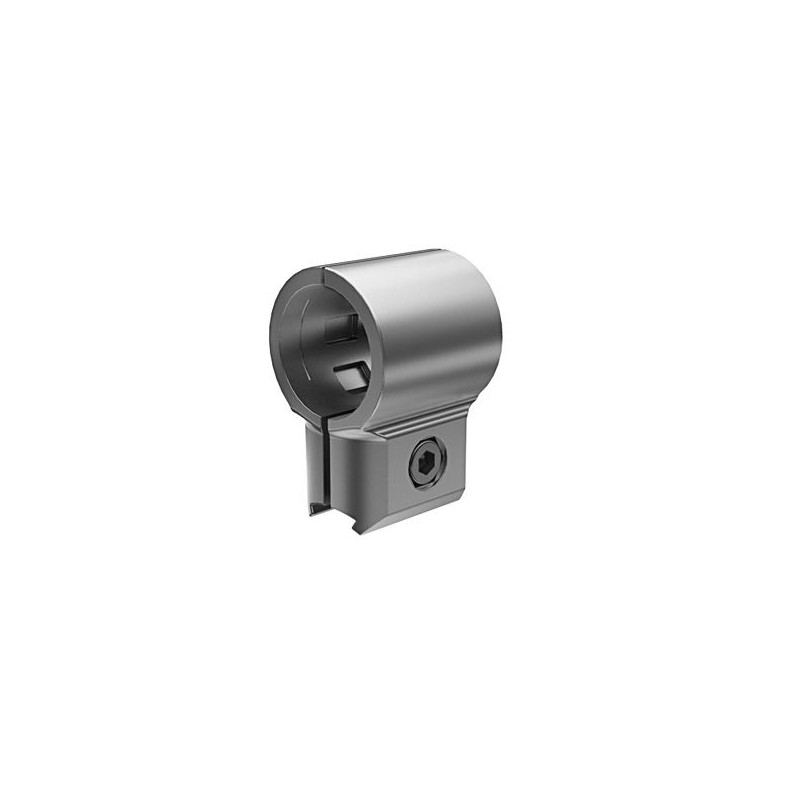

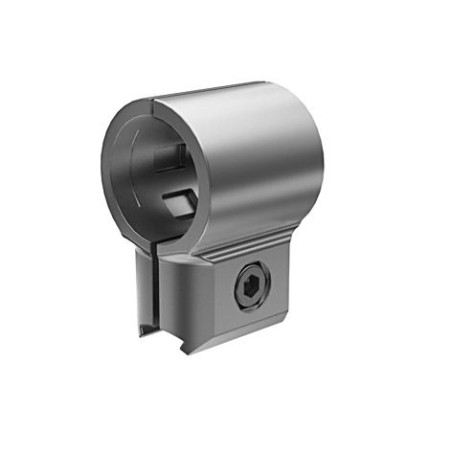

Raccord de connexion parallèle pour profilé aluminium rond – D28 – Diamètre 28 mm

Présentation du raccord de connexion parallèle D28

Le raccord de connexion parallèle pour profilé aluminium rond D28 est conçu pour réaliser l'assemblage parallèle de deux éléments tubulaires au sein d'une structure modulaire. La dénomination D28 correspond à un diamètre de 28 mm, standard largement utilisé dans les postes de travail, convoyeurs, chariots logistiques et aménagements industriels. Cette pièce de liaison permet d'ajouter rapidement un tube ou un profilé aluminium tubulaire parallèle à une structure existante tout en conservant un montage propre et rigide.

Conception et matériaux de fabrication

Ce connecteur est fabriqué en fonderie d'aluminium, un matériau apprécié pour son bon compromis entre résistance mécanique et légèreté. Sa finition brute conserve les propriétés naturelles du matériau tout en garantissant une excellente intégration dans les environnements industriels. Le kit d'assemblage fourni comprend une vis DIN EN ISO 4762 (DIN 912) M6 x 25 ainsi qu'un écrou autofreiné DIN EN ISO 10511 (DIN 985) M6 en acier zingué. Cette combinaison de matériaux assure une fixation fiable et durable dans le temps.

Caractéristiques techniques et dimensions

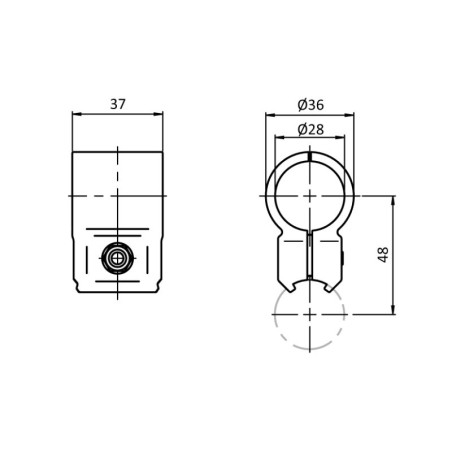

Ce modèle est spécifiquement développé pour les structures tubulaires de diamètre 28 mm. Son format compact présente une largeur de 37 mm, une hauteur de 48 mm et un diamètre extérieur de 36 mm. Le produit appartient à la gamme D28, dédiée aux systèmes tubulaires industriels. Sa couleur grise facilite son intégration esthétique sur les structures métalliques ou en profilé aluminium. Le raccord est compatible avec les installations utilisant une rainure de 10 mm et ne possède pas de propriétés ESD.

Comment fonctionne ce raccord parallèle ?

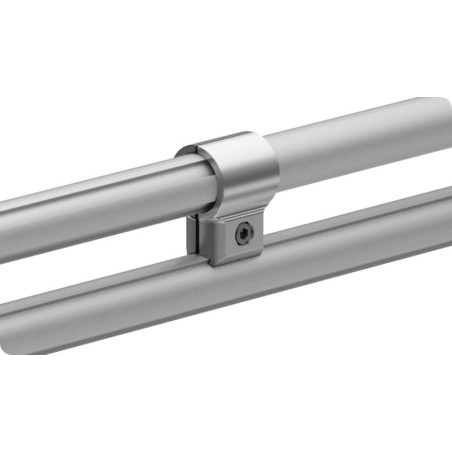

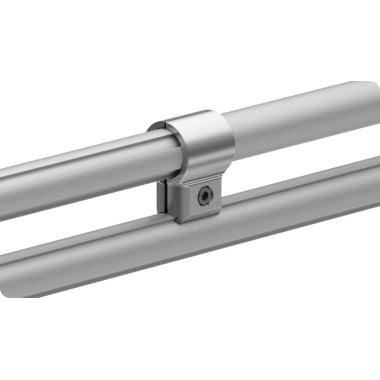

Le principe de ce raccord repose sur un serrage mécanique assurant le maintien parallèle de deux éléments tubulaires. Grâce à son système de pré-centrage intégré, le positionnement du connecteur est facilité lors de la mise en œuvre. La conception en deux parties permet un montage rapide autour du tube sans nécessiter d'opérations complexes. Une fois serré, l'ensemble garantit une liaison stable adaptée aux structures nécessitant un alignement précis de plusieurs éléments porteurs ou de guidage.

Installation et mise en œuvre

Le raccord est livré sous forme de kit complètement préassemblé afin de simplifier les opérations de montage. L'opérateur positionne le connecteur sur la structure tubulaire puis procède au serrage de la vis M6 fournie. Cette méthode réduit le temps d'installation et limite le risque d'erreur lors de l'assemblage. Aucun usinage particulier n'est nécessaire sur les éléments à raccorder, ce qui permet une intégration rapide dans des installations neuves comme dans des structures déjà en service.

Pourquoi choisir un assemblage parallèle plutôt qu'un assemblage croisé ou perpendiculaire ?

Dans les structures tubulaires industrielles, le choix du type de liaison influence directement l'organisation et la fonctionnalité de l'ensemble. Un assemblage parallèle est particulièrement adapté lorsque plusieurs tubes doivent suivre la même direction afin de créer des lignes de guidage, des garde-corps, des supports de bacs ou des structures de manutention. Contrairement à un assemblage perpendiculaire qui permet de former des angles à 90°, ou à un assemblage croisé destiné à relier des éléments se coupant sur des axes différents, la liaison parallèle conserve un alignement homogène des composants. Cette configuration facilite également l'ajout d'équipements complémentaires sans modifier l'architecture principale de la structure. Elle constitue ainsi une solution privilégiée lorsque la continuité, la symétrie et l'optimisation de l'espace sont des critères importants dans la conception d'un poste de travail ou d'une installation logistique.

Bénéfices pour l'utilisateur final

L'utilisation de ce raccord de connexion parallèle permet de créer des structures évolutives sans recourir à des solutions de fixation complexes. Le pré-assemblage du kit réduit les temps de préparation, tandis que le système de serrage facilite les opérations d'ajustement et de maintenance. La robustesse du connecteur en aluminium associée à la visserie en acier contribue à la fiabilité globale de l'installation. Cette solution constitue ainsi un choix pertinent pour les professionnels recherchant un assemblage rapide, précis et durable dans le cadre de leurs aménagements industriels modulaires.
