Connecteur croisé pour profilé aluminium rond – D28 – Diamètre 28 mm

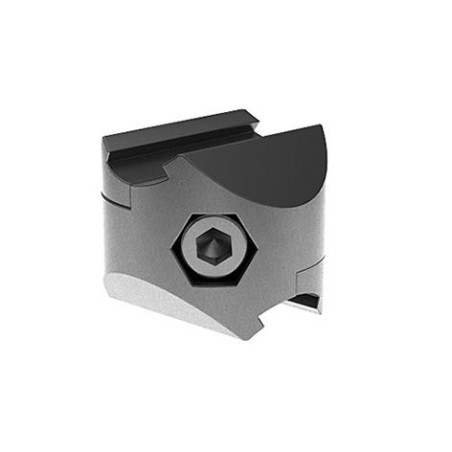

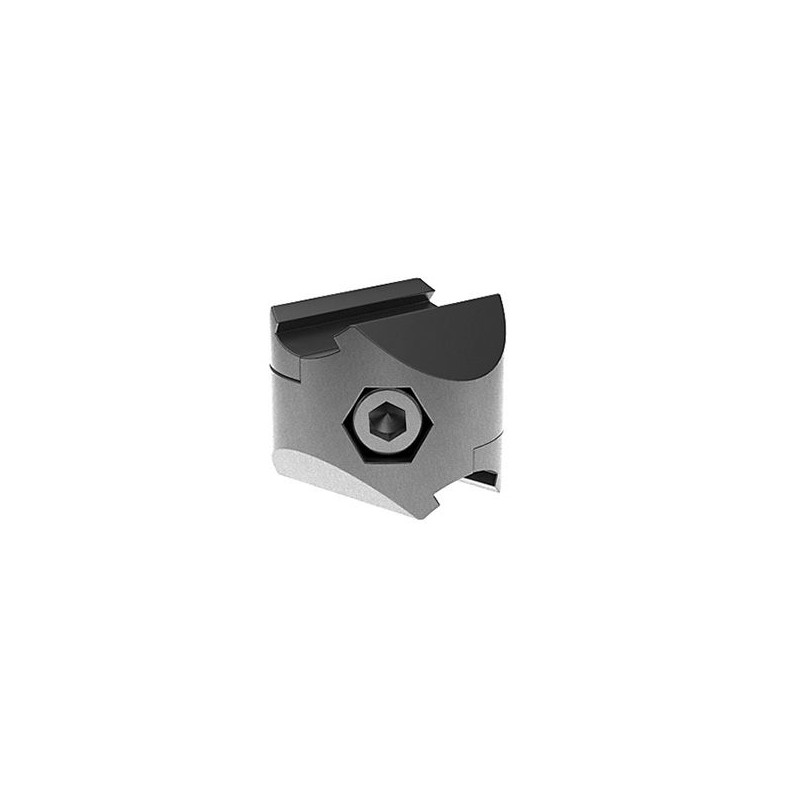

Présentation du connecteur croisé D28

Le connecteur croisé D28 est conçu pour réaliser des liaisons perpendiculaires entre deux profilés aluminium ronds de diamètre 28 mm. Il permet de créer des croisements solides et durables au sein des structures tubulaires utilisées dans les environnements industriels, logistiques et de production. Grâce à sa conception en deux parties et à son système de serrage intégré, il constitue une solution efficace pour renforcer ou développer une structure sans opérations complexes d'usinage.

Conception et matériaux de fabrication

Ce raccord est fabriqué à partir d'une fonderie d'aluminium offrant un excellent compromis entre résistance mécanique et légèreté. Le kit d'assemblage associé est réalisé en acier afin d'assurer un serrage fiable lors de l'installation. Le corps du connecteur dispose d'une finition brute tandis que la visserie bénéficie d'un traitement zingué destiné à améliorer sa résistance aux conditions courantes rencontrées dans les ateliers et les zones logistiques. L'ensemble est livré sous forme de kit entièrement préassemblé afin de simplifier les opérations de montage.

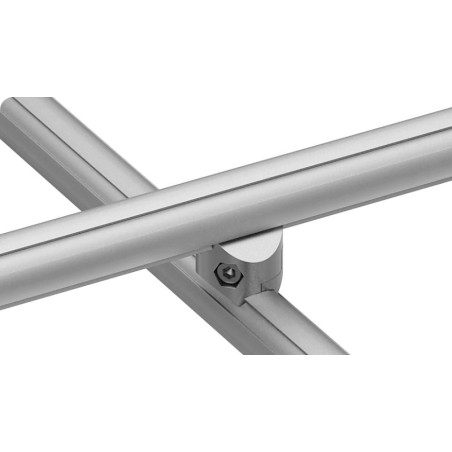

Comment fonctionne un connecteur croisé D28 ?

Ce composant est destiné à relier deux tubes se croisant à angle droit. Sa géométrie enveloppe partiellement chaque profilé aluminium afin de créer une liaison mécanique stable entre les éléments de la structure. Le serrage est réalisé à l'aide de la vis M6 x 30 et de l'écrou auto-freiné fournis dans le kit. Cette configuration permet de maintenir les tubes en position tout en limitant les risques de desserrage liés aux vibrations ou aux manipulations répétées de la structure.

Caractéristiques techniques et dimensions

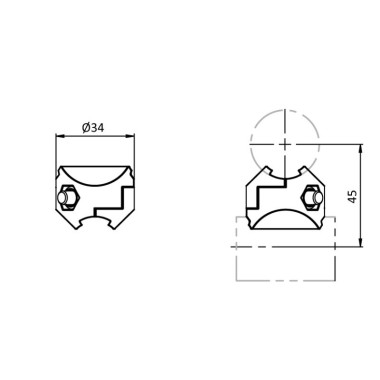

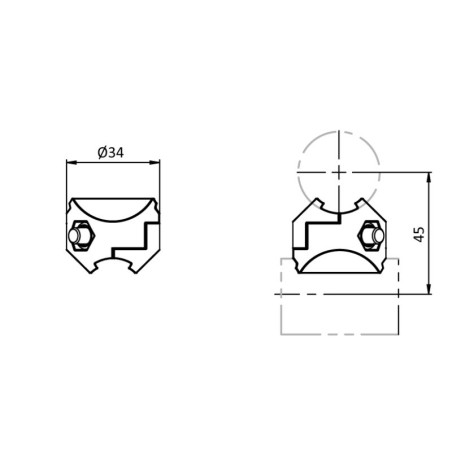

Ce modèle appartient à la gamme D28, c'est-à-dire qu'il est spécialement adapté aux profilés aluminium ronds présentant un diamètre extérieur de 28 mm. Les vues techniques indiquent une largeur d'environ 34 mm et une hauteur d'environ 45 mm. Le kit comprend un connecteur croisé D28 en deux parties, une vis DIN EN ISO 4762 M6 x 30 ainsi qu'un écrou auto-freiné DIN EN ISO 10511 M6. Cette composition permet de disposer immédiatement de tous les éléments nécessaires à l'installation.

Une alternative complémentaire au connecteur croisé D30

Pour les utilisateurs exploitant plusieurs gammes de structures tubulaires, ce connecteur D28 constitue l'équivalent fonctionnel du connecteur croisé pour profilé aluminium rond D30 (référence FIXE30E2574) disponible sur l'e-shop. Les deux produits permettent de réaliser des assemblages croisés à angle droit, mais chacun est développé pour un diamètre de tube spécifique. La version D28 est destinée aux structures utilisant des profilés aluminium ronds de 28 mm de diamètre, tandis que la référence FIXE30E2574 est conçue pour les installations basées sur des tubes de 30 mm. Cette distinction garantit un ajustement optimal et une fixation adaptée à chaque système constructif.

Pourquoi privilégier un assemblage croisé dans une structure tubulaire ?

Les assemblages croisés jouent un rôle important dans la conception de structures nécessitant une meilleure répartition des efforts mécaniques. En créant un point de liaison entre deux profilés aluminium ronds positionnés perpendiculairement, ce connecteur contribue à renforcer la cohésion de l'ensemble et à limiter les mouvements indésirables entre les différents éléments. Cette configuration est particulièrement intéressante pour la réalisation de cadres, de supports techniques ou de structures porteuses intégrant plusieurs niveaux de traverses. Elle permet également de multiplier les possibilités de conception tout en conservant une architecture légère et rationnelle.

Installation et évolutivité des structures

L'un des principaux atouts de ce système réside dans sa facilité de mise en œuvre. Le raccord peut être installé directement sur les tubes sans modification complexe de la structure existante. Cette approche favorise les adaptations rapides lorsqu'un poste de travail doit être réorganisé ou lorsqu'une installation industrielle évolue. Les structures équipées de ce type de connecteur conservent ainsi une grande flexibilité, ce qui constitue un avantage apprécié dans les démarches d'amélioration continue et d'optimisation des espaces de production.

Quel est l'intérêt d'un connecteur croisé dans les équipements de production ?

Dans de nombreux ateliers industriels, les structures tubulaires servent de base à la création d'équipements dédiés à une fonction précise. Le connecteur croisé D28 facilite la mise en place de bras de support, de montants secondaires ou d'extensions transversales destinés à accueillir des accessoires, des bacs de stockage ou des éléments de signalisation. Grâce à ce type de liaison, les concepteurs peuvent développer des équipements plus structurés et mieux adaptés aux contraintes opérationnelles. Ce raccord constitue ainsi une solution pertinente pour les projets nécessitant la création de réseaux de tubes interconnectés au sein d'un même ensemble mécanique.
