Connecteur perpendiculaire en T pour profilé aluminium rond – D28 – Diamètre 28 mm

Présentation du connecteur perpendiculaire en T D28

Ce connecteur est conçu pour relier un profilé aluminium rond de diamètre 28 mm à une rainure de 10 mm sur un profilé aluminium de la gamme H'10 45 Elcom. D28 signifie que le raccord est destiné aux structures tubulaires utilisant des tubes de 28 mm de diamètre. Cette solution de jonction permet de créer un départ perpendiculaire entre deux éléments de construction tout en conservant une structure propre et fonctionnelle. Particulièrement utilisé dans les environnements industriels et les installations Lean Manufacturing, ce composant facilite l'intégration de tubes dans des ensembles réalisés à partir de profilés aluminium modulaires.

Conception et matériaux

Ce connecteur est fabriqué à partir d'un corps en fonderie d'aluminium brut offrant une bonne résistance mécanique tout en conservant un poids limité. Le cache de finition est réalisé en plastique PA noir afin d'améliorer l'esthétique générale de l'assemblage et de protéger la zone de fixation. Le kit de montage est constitué d'éléments en acier zingué permettant une fixation robuste et durable. L'association de plusieurs matériaux optimise à la fois la résistance, la longévité et la facilité d'installation dans les environnements industriels courants.

Caractéristiques techniques et contenu du kit

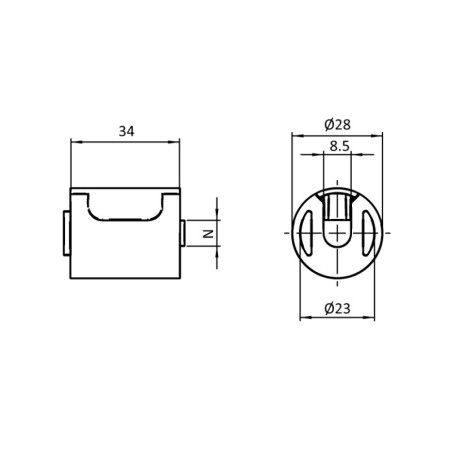

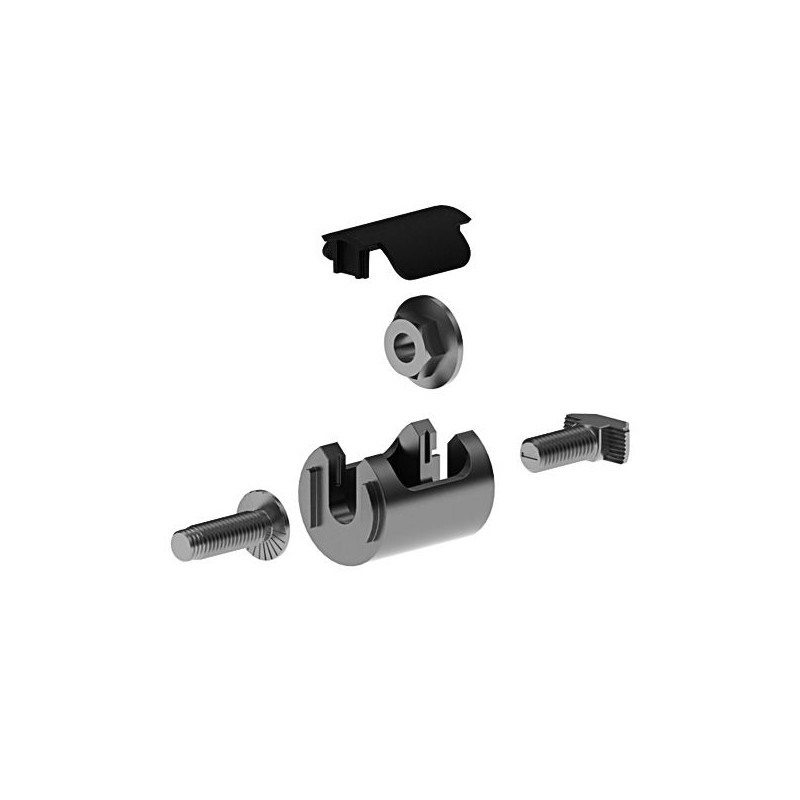

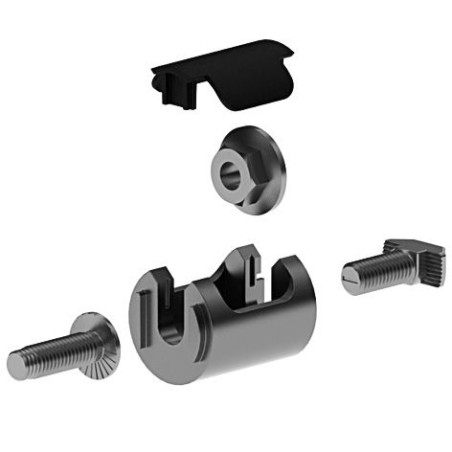

Le kit comprend :

• 1 connecteur en T D28 rainure 10 mm
• 1 cache de finition noir
• 1 vis auto-taraudeuse S8 x 25 Torx T40
• 1 écrou à embase M8
• 1 vis tête marteau avec écrou 10 M8 x 20

L'ensemble des éléments nécessaires au montage est fourni afin de simplifier la mise en œuvre sur site.

Pourquoi choisir un connecteur en T plutôt qu'un autre type de raccord ?

Chaque type de connecteur répond à un besoin de construction spécifique. Le connecteur en T est privilégié lorsqu'il faut raccorder un tube perpendiculairement à une structure principale réalisée en profilé aluminium. Un connecteur parallèle est davantage utilisé pour prolonger un tube dans le même axe ou réaliser des jonctions linéaires. Un connecteur croisé sert à créer l'intersection de plusieurs tubes dans un même ensemble. Les raccords coudés permettent de réaliser des changements de direction à angle défini, tandis qu'un connecteur à rotule apporte une liberté d'orientation supplémentaire lorsqu'un ajustement angulaire est nécessaire. Le modèle en T constitue donc le choix adapté lorsqu'il faut créer une dérivation perpendiculaire simple, robuste et compacte entre un tube et un profilé aluminium

Comment s'effectue l'installation ?

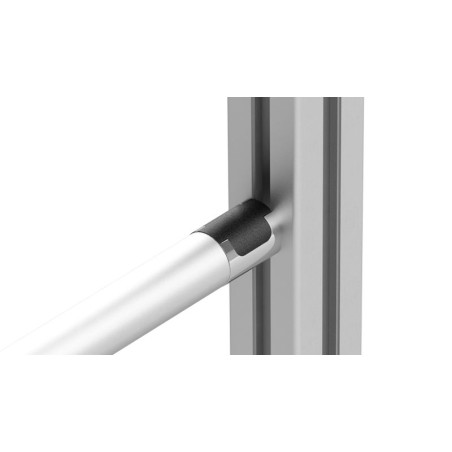

Le montage du connecteur est rapide grâce aux éléments de fixation inclus. Le raccord vient se positionner autour du tube tandis que la fixation sur le profilé aluminium s'effectue directement dans la rainure de 10 mm à l'aide de la vis tête marteau et de l'écrou prévus dans le kit. Cette méthode de montage limite les opérations de préparation et facilite les interventions de modification ou d'extension de la structure. Elle convient parfaitement aux installations évolutives nécessitant des ajustements réguliers.

Compatibilité avec les structures modulaires

Ce connecteur trouve sa place dans de nombreuses applications industrielles telles que les postes de travail ergonomiques, les rayonnages dynamiques, les convoyeurs légers, les chariots logistiques ou encore les supports de présentation technique. Son principe de fixation le rend particulièrement adapté aux structures hybrides associant tubes de manutention et profilés aluminium modulaires. Cette compatibilité facilite la conception d'équipements personnalisés tout en conservant la souplesse des systèmes de construction modulaires.

Quels sont les bénéfices pour l'utilisateur final ?

L'utilisation de ce connecteur permet de réaliser rapidement des liaisons fiables entre deux typologies de structure couramment utilisées dans l'industrie. Grâce à son kit complet, il réduit le temps d'approvisionnement des composants et simplifie les opérations d'assemblage. L'utilisateur bénéficie ainsi d'une solution pratique pour développer, modifier ou réparer une installation sans recourir à des opérations d'usinage importantes. Cette approche contribue à maintenir la flexibilité des équipements tout en garantissant une intégration propre au sein des structures existantes.
