Renfort d'angle à 45° pour profilé aluminium rond – D28 – Diamètre 28 mm

Présentation du produit

Le renfort d’angle à 45° pour profilé aluminium rond D28 est un élément de liaison destiné au renforcement des structures tubulaires industrielles. Conçu pour les systèmes utilisant des tubes de diamètre 28 mm, il permet d’augmenter la stabilité mécanique des assemblages en créant un appui supplémentaire entre deux éléments de structure. Sa conception compacte facilite son intégration sans modifier l’implantation générale de l’installation.

Conception et matériaux

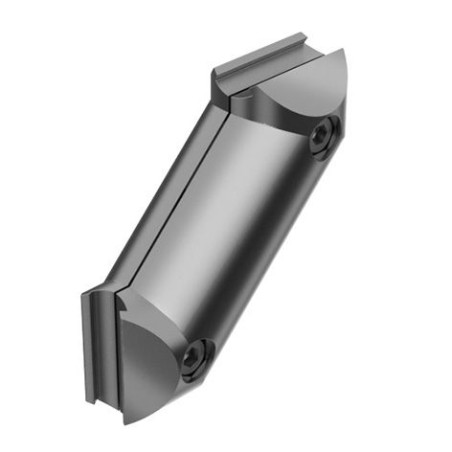

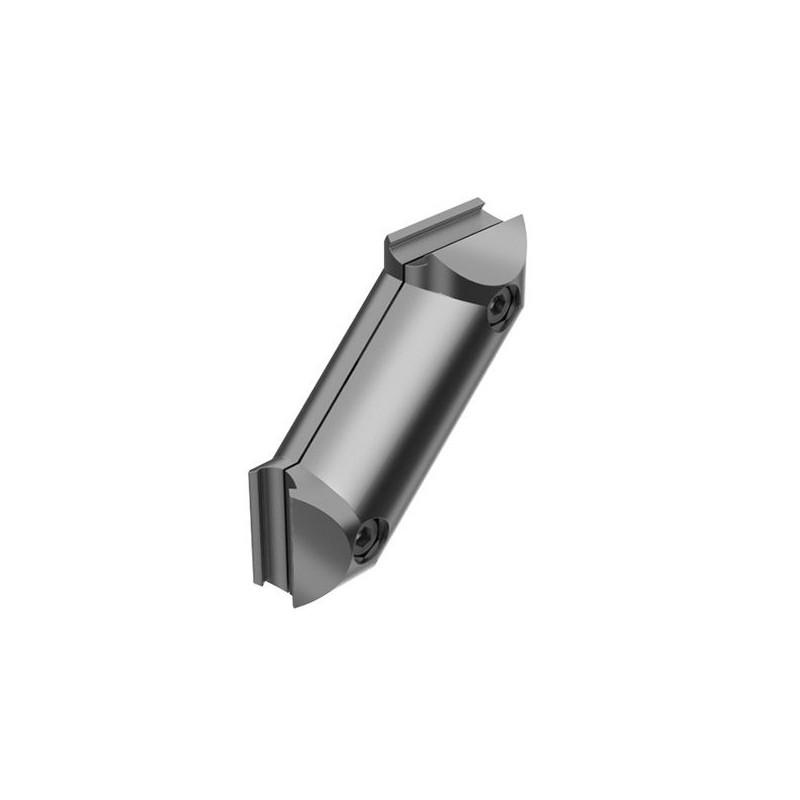

Ce renfort est constitué d’un connecteur en fonderie d’aluminium et d’un kit d’assemblage en acier. L’association de ces matériaux offre une bonne résistance mécanique tout en conservant un poids maîtrisé. Le connecteur présente une finition brute, tandis que la visserie bénéficie d’un traitement zingué permettant de limiter les effets de la corrosion dans les environnements industriels courants. L’ensemble est proposé dans une teinte grise discrète et adaptée aux structures tubulaires standards.

Caractéristiques techniques et dimensions

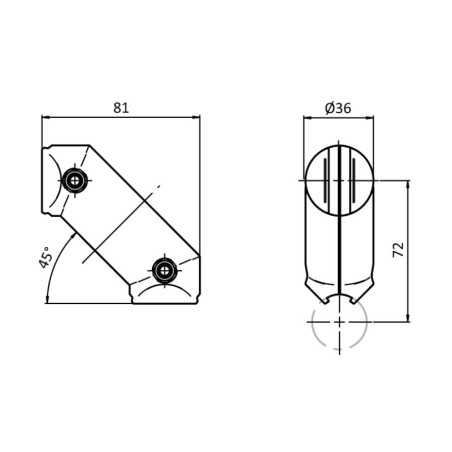

Ce modèle est destiné aux systèmes D28, c’est-à-dire aux profilés aluminium tubulaires ronds de diamètre 28 mm. Le renfort forme un angle de 45° afin de rigidifier efficacement les points d’assemblage soumis à des contraintes mécaniques. Le kit comprend un connecteur en deux parties ainsi que deux vis DIN EN ISO 4762 (DIN 912) M6 x 25 et deux écrous autofreinés DIN EN ISO 10511 (DIN 985) M6.

Comment fonctionne ce renfort d’angle ?

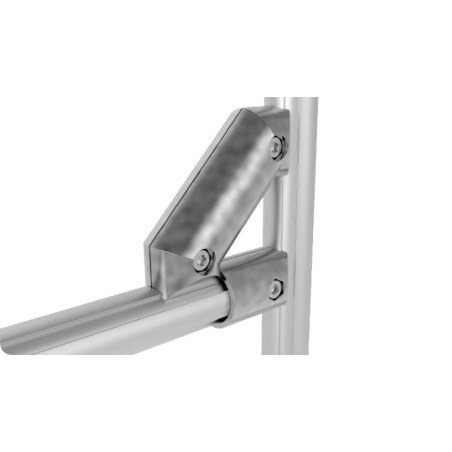

Le principe de ce composant repose sur la création d’un point d’appui intermédiaire entre deux éléments de la structure. Positionné en diagonale, le renfort limite les déformations et améliore la répartition des efforts mécaniques sur l’assemblage. Cette conception permet de réduire les mouvements indésirables et d’augmenter la rigidité globale de l’ensemble, notamment sur les structures soumises à des charges ou à des manipulations fréquentes.

Installation et mise en œuvre

Le montage est simplifié grâce au pré-centrage intégré et à la livraison sous forme de kit complètement pré-assemblé. Cette configuration permet une mise en place rapide sur les tubes compatibles sans nécessiter de préparation complexe des composants. Les deux parties du connecteur se positionnent autour des éléments tubulaires puis sont maintenues à l’aide de la visserie fournie. Cette solution contribue à réduire le temps d’assemblage lors de la réalisation ou de la modification d’une structure.

Quelle différence entre ce renfort D28 et une équerre de renfort inclinée ?

Bien qu'ils remplissent tous deux une fonction de renforcement structurel, ce modèle se distingue de l'équerre de renfort inclinée pour profilé aluminium rond D30 (référence : FIXE30E5030) par sa conception compacte en fonderie d'aluminium. Le renfort d'angle D28 se fixe directement au niveau du raccord entre les tubes afin d'augmenter la rigidité locale de l'assemblage tout en limitant l'encombrement. À l'inverse, une équerre inclinée forme une liaison diagonale plus longue entre deux éléments de structure et est généralement privilégiée lorsque la triangulation d'un ensemble doit être renforcée sur une plus grande distance. Le choix dépend donc principalement de l'espace disponible, de la géométrie de la structure et du système tubulaire utilisé. Ce modèle est conçu pour les installations utilisant des tubes de diamètre 28 mm, tandis que les équerres de la gamme D30 sont destinées aux structures réalisées avec des tubes de diamètre 30 mm.

Bénéfices pour l’utilisateur final

L’utilisation d’un renfort d’angle à 45° contribue à améliorer la durabilité et la stabilité des installations sans complexifier leur conception. En renforçant les points sensibles d’une structure, il limite les risques de déformation dans le temps et permet de conserver un niveau de rigidité adapté aux exigences des environnements industriels. Le kit complet prêt à monter facilite également les opérations d’installation, de maintenance et d’évolution des équipements, tout en conservant la modularité propre aux systèmes tubulaires D28.
