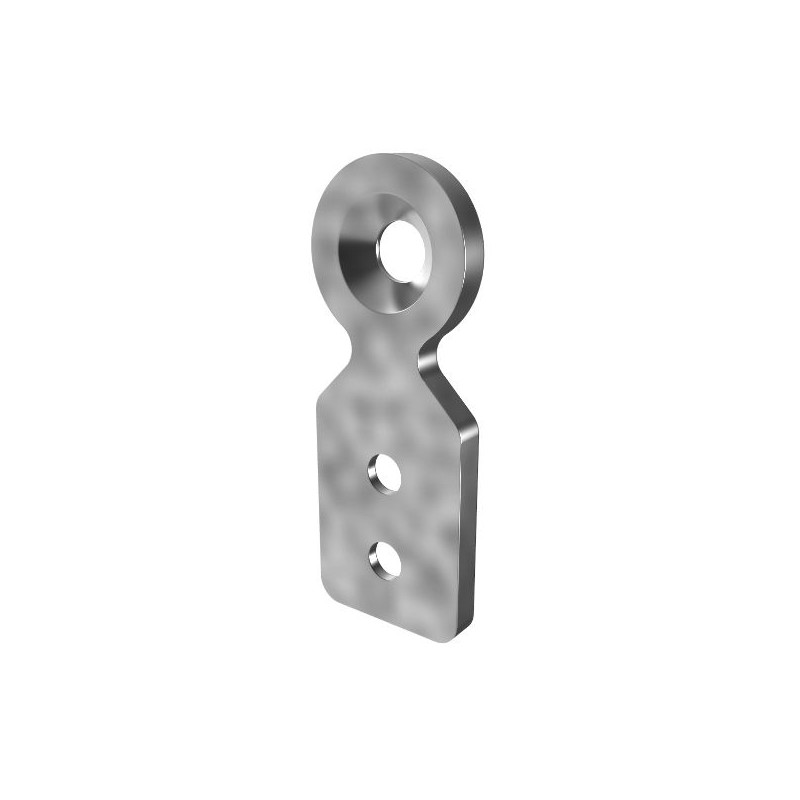

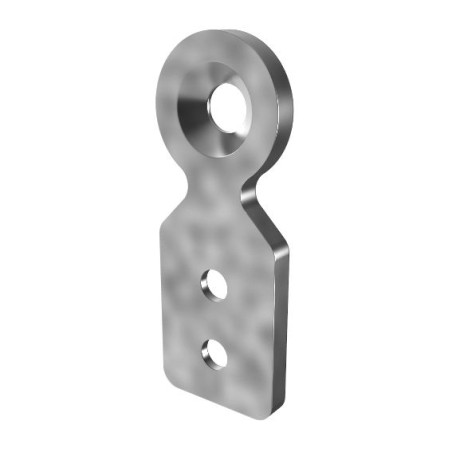

Plaque de connexion pour profilé aluminium rond – D28 – Diamètre 28 mm

Présentation de la plaque de connexion D28

Cette plaque de connexion est un accessoire de liaison conçu pour intégrer un profilé aluminium rond D28 de diamètre 28 mm à un profilé aluminium disposé à angle droit. Cette pièce assure une connexion mécanique solide entre les différents éléments d'une structure modulaire, tout en conservant la simplicité de montage caractéristique des systèmes tubulaires industriels. Son format compact permet une intégration discrète sans compromettre la robustesse de l'assemblage.

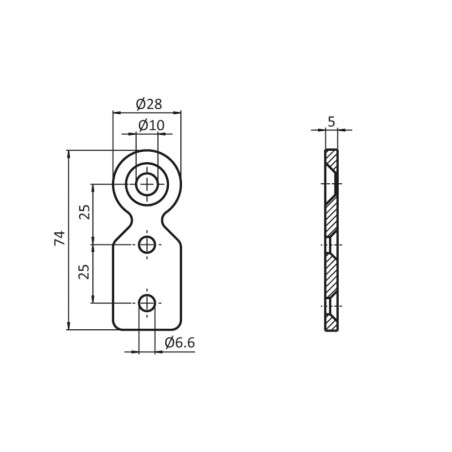

Caractéristiques techniques et dimensions

Cette plaque est fabriquée en acier et bénéficie d'un traitement de surface par zinguage qui améliore sa résistance à l'usure et à la corrosion dans les environnements industriels. Le raccordement s'effectue grâce à un trou de fixation principal adapté à une vis M8, complété par deux points de fixation pour vis M6 côté profilé aluminium. La plaque présente une épaisseur de 5 mm et une longueur totale de 74 mm.

Comment fonctionne cette plaque de connexion ?

Le principe de cette plaque repose sur la création d'une liaison rigide entre un profilé aluminium rond D28 et un profilé aluminium standard. La partie supérieure reçoit la fixation du tube de diamètre 28 mm via un raccord fileté vers le trou du tube ou vers un insert taraudé M8 compatible D28. La partie inférieure est ensuite fixée sur le profilé aluminium à l'aide de deux vis M6. Cette configuration garantit un maintien efficace de la structure tout en facilitant les opérations d'assemblage ou de modification ultérieures.

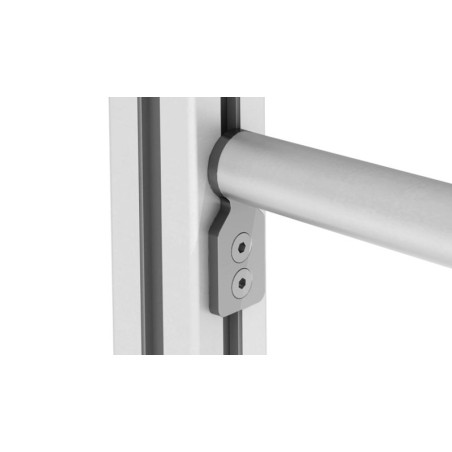

Installation et mise en œuvre

L'installation de cette plaque de connexion est simple et rapide. La fixation nécessite une vis à tête fraisée M8 pour la liaison avec l'élément tubulaire ainsi que deux vis M6 pour l'ancrage sur le profilé aluminium. Grâce à son usinage précis, le positionnement de la pièce s'effectue facilement et contribue à obtenir un assemblage propre et stable. Cette solution est particulièrement appréciée dans les environnements où les structures évoluent régulièrement et doivent pouvoir être reconfigurées sans opérations complexes.

Quelle différence entre cette plaque D28 et un kit support D30 ?

Bien que ces deux solutions permettent de raccorder profilé aluminium rond à un profilé aluminium en angle droit, elles répondent à des besoins différents. Cette plaque de connexion est conçue pour les systèmes tubulaires D28, c'est-à-dire pour des tubes de diamètre 28 mm, avec un raccordement par vis M8 vers le tube et deux fixations M6 côté profilé aluminium. Le kit support D30, quant à lui, est destiné aux profilés aluminium ronds de diamètre 30 mm et s'utilise spécifiquement avec des profilés aluminium équipés d'une rainure de 8 mm. Le choix dépend donc principalement du diamètre du tube utilisé et de la gamme de composants déjà présente dans votre installation. Pour une structure basée sur des tubes D28, cette plaque constitue la solution adaptée afin de garantir une compatibilité mécanique optimale, tandis qu'un support D30 sera plus approprié pour les assemblages réalisés avec des tubes de diamètre 30 mm et des profilés aluminium à rainure 8 mm.

Avantages pour les environnements industriels

L'emploi d'une plaque de connexion en acier zingué apporte plusieurs bénéfices dans les applications industrielles. La rigidité du matériau participe à la stabilité des assemblages tandis que le traitement de surface améliore la durabilité de la pièce dans des conditions d'utilisation intensives. Cette solution permet également de limiter le nombre de composants nécessaires à la réalisation d'une liaison entre tube et profilé aluminium, simplifiant ainsi la gestion des pièces lors du montage et de la maintenance.

Fiabilité et maintenance des assemblages

Grâce à sa conception simple et robuste, cette plaque de connexion nécessite peu d'entretien. Un contrôle périodique du serrage des vis suffit généralement pour préserver les performances de l'assemblage dans le temps. La finition zinguée contribue à protéger la pièce contre les agressions courantes rencontrées dans les ateliers, zones logistiques ou espaces de production. Elle constitue ainsi une solution durable pour les structures modulaires nécessitant des connexions fiables et facilement démontables.
