Kit fixation à griffe simple sans butée pour rail à galets en profilé aluminium – D28mm

Présentation du produit

Le kit de fixation à griffe simple sans butée pour rail à galets D28 constitue une solution de liaison destinée aux systèmes de convoyage gravitaire. Conçu pour être monté sur des profilés aluminium ronds de diamètre 28 mm, il permet de fixer des rails à galets ou des rails de guidage centraux tout en facilitant les changements d'orientation. Sa forme inclinable offre une grande souplesse dans la conception des circuits logistiques et des zones d'alimentation de postes de travail.

Conception et matériaux

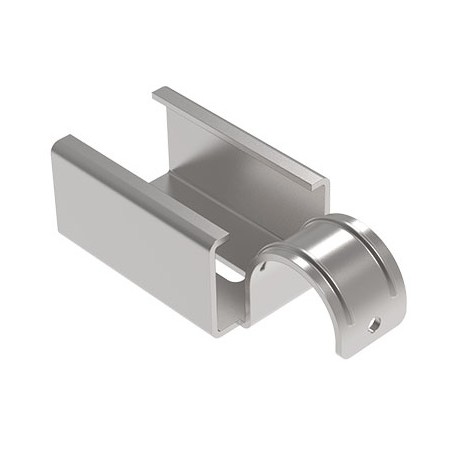

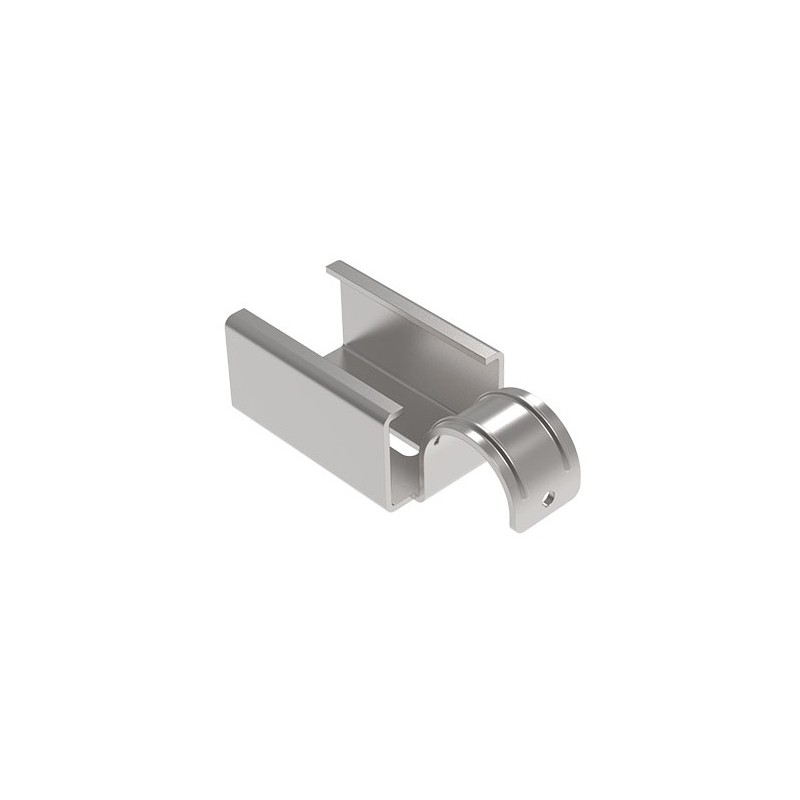

Fabriqué en acier, ce support bénéficie d'un traitement de surface par zinguage qui améliore sa résistance à la corrosion et à l'usure dans les environnements industriels. Sa finition argentée s'intègre parfaitement aux structures tubulaires utilisées dans les systèmes modulaires. La robustesse de la pièce garantit un maintien fiable des éléments de convoyage tout en supportant les contraintes mécaniques générées par le mouvement des produits sur les rails à galets.

Quelle différence entre ce modèle D28 et une fixation inclinable D30 ?

Bien que ces deux solutions remplissent la même fonction de transition entre des rails à galets présentant des inclinaisons différentes, elles ne sont pas destinées aux mêmes structures. Ce modèle est conçu pour les systèmes tubulaires D28, c'est-à-dire pour les profilés aluminium ronds d'un diamètre extérieur de 28 mm. Il constitue donc le choix adapté pour les installations de manutention et de stockage dynamique basées sur ce standard. Les fixations D30, quant à elles, sont prévues pour des tubes et rails de diamètre 30 mm et ne sont généralement pas interchangeables avec les composants D28. Le choix entre les deux références dépend ainsi principalement du diamètre de la structure existante et de la gamme de rails utilisée sur l'installation.

Comment fonctionne ce support inclinable ?

Le principe de ce composant repose sur la création d'une transition entre plusieurs rails à galets positionnés selon des angles différents. Cette capacité d'inclinaison facilite la réalisation de parcours de convoyage adaptés aux contraintes d'implantation. Le support assure également le maintien des inserts et limite les risques de déplacement involontaire lors de l'utilisation. Cette fonction contribue à conserver un guidage régulier des produits tout au long du circuit logistique.

Installation et mise en œuvre

Le montage du kit s'effectue à l'aide de trois ou quatre vis auto-perceuses conformes à la norme DIN EN ISO 15481 (DIN 7504), en dimension 3,9 x 16 mm. Cette méthode de fixation permet une installation rapide sur les structures tubulaires sans opération complexe. Grâce à son système de griffe, le support maintient efficacement les rails tout en autorisant les réglages nécessaires avant le serrage définitif. Cette simplicité de montage réduit les temps d'assemblage et facilite les modifications d'implantation.

Avec quels équipements ce kit est-il compatible ?

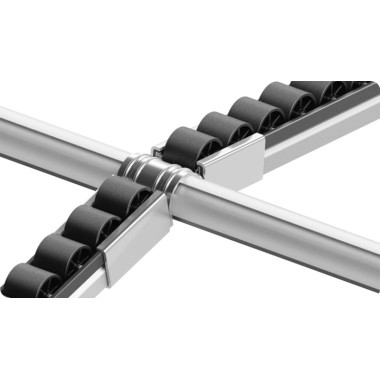

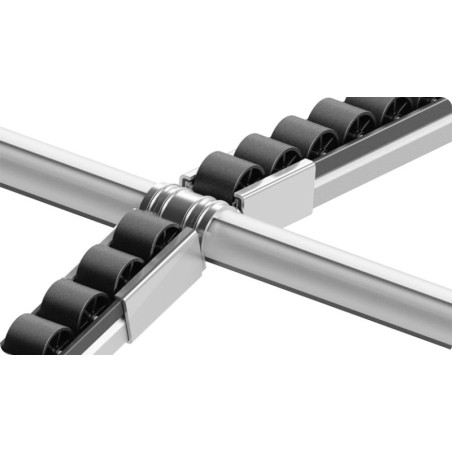

Ce modèle est principalement destiné aux rails à galets en profilé aluminium ainsi qu'aux rails de guidage centraux utilisés dans les systèmes de manutention gravitaire. Il s'intègre aux structures tubulaires D28 largement employées dans la fabrication de postes de travail ergonomiques, de convoyeurs manuels et de lignes d'approvisionnement lean. Il constitue ainsi un élément complémentaire essentiel pour les installations modulaires nécessitant des changements de direction ou des ajustements d'inclinaison.

Bénéfices pour l'utilisateur final

L'utilisation de cette fixation permet d'améliorer la flexibilité de conception des installations logistiques et industrielles. Grâce à sa capacité d'adaptation aux différents angles de montage, elle facilite la réalisation de circuits optimisés sans avoir recours à des pièces complexes. Sa construction en acier zingué assure une bonne durabilité dans le temps, tandis que sa compatibilité avec les équipements D28 favorise la standardisation des composants au sein des ateliers. Cette solution contribue ainsi à obtenir des installations fiables, évolutives et simples à maintenir.
