Kit fixation à griffe double sans butée pour rail à galets en profilé aluminium – D28mm

Présentation du produit

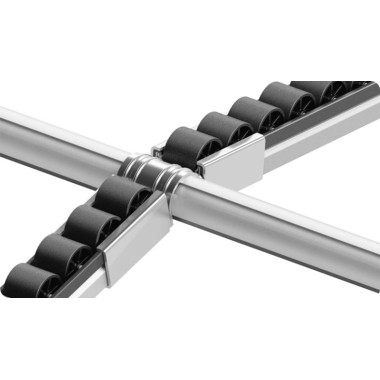

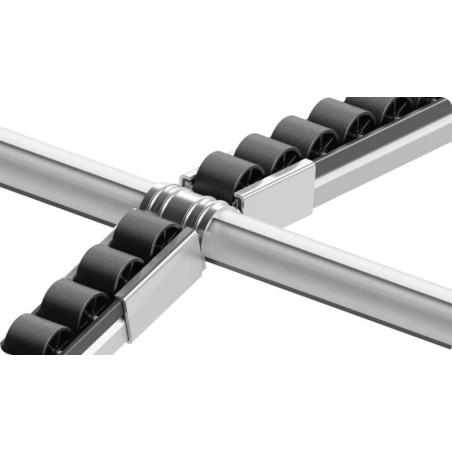

Ce kit fixation à griffe double est destiné au montage de rails de convoyage sur des profilés aluminium ronds de diamètre 28 mm. Cette solution permet de réaliser des transitions entre différents rails tout en maintenant un alignement précis des éléments de guidage. Sa conception inclinable facilite l'intégration dans les installations de manutention gravitaire et les systèmes de stockage dynamique nécessitant des changements d'orientation.

Conception et matériaux

Fabriqué en acier, ce support bénéficie d'un traitement de surface par zinguage qui améliore sa résistance à la corrosion et aux sollicitations des environnements industriels. Sa finition argentée s'intègre naturellement aux structures tubulaires et aux rails à galets en profilé aluminium. Cette conception robuste contribue à garantir la stabilité des assemblages dans le temps tout en limitant l'usure liée aux opérations de manutention quotidiennes.

Principe de fonctionnement de la griffe double

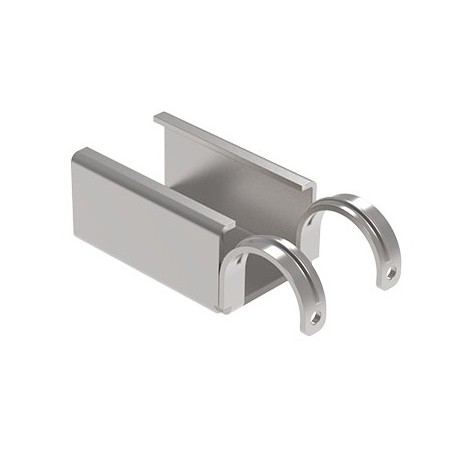

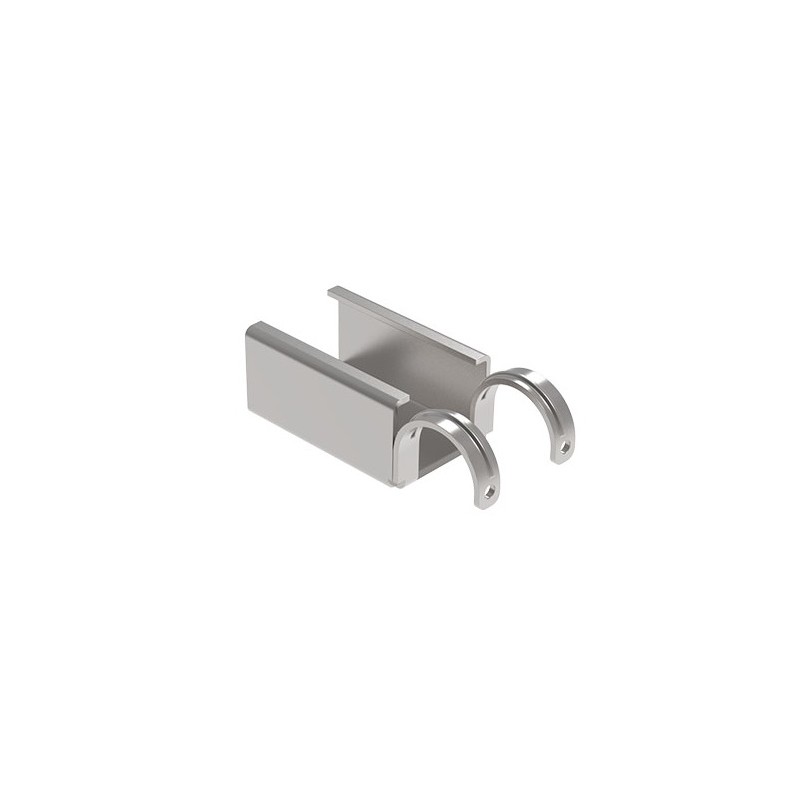

Contrairement à une fixation à griffe simple, cette version est équipée de deux points d'ancrage sur le tube porteur. Cette configuration permet une meilleure répartition des efforts et assure un maintien plus homogène du support sur la structure. La double griffe constitue une solution particulièrement intéressante lorsqu'une stabilité renforcée est recherchée ou lorsque les rails sont soumis à des contraintes mécaniques plus importantes liées au passage fréquent des charges.

Caractéristiques techniques et dimensions

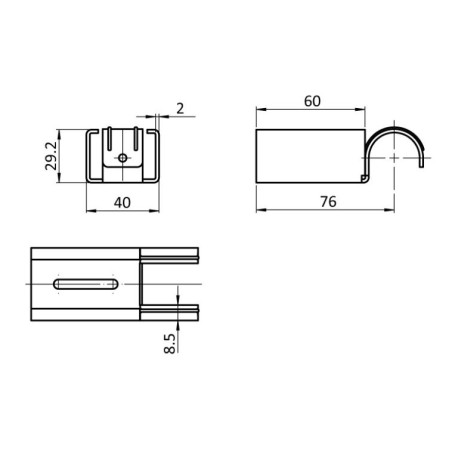

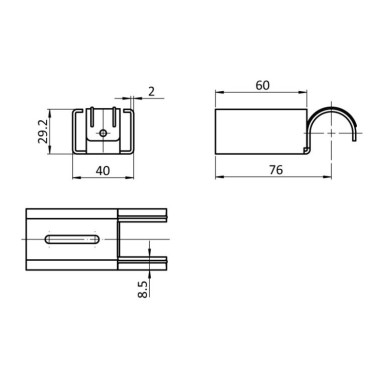

Ce support est conçu pour être installé sur des structures tubulaires D28, correspondant à un diamètre extérieur de 28 mm. Il possède une largeur de 40 mm, une hauteur totale de 29,2 mm et une longueur globale de 76 mm. La conception sans butée offre davantage de liberté pour créer des configurations personnalisées selon les besoins de l'installation.

Comment choisir entre une griffe simple et une griffe double ?

Le choix dépend principalement du niveau de maintien recherché. La version à griffe simple est adaptée aux applications courantes nécessitant un point de fixation unique sur le profilé rond. La version à griffe double proposée ici apporte un maintien supplémentaire grâce à ses deux zones d'accrochage. Elle est particulièrement adaptée lorsque l'installation exige une meilleure stabilité du rail ou lorsque plusieurs éléments de convoyage doivent être raccordés avec précision sur une même structure.

Installation et compatibilité

Le montage s'effectue à l'aide de vis auto-perceuses conformes à la norme DIN EN ISO 15481 (DIN 7504) en dimensions 3,9 x 16 mm. Le support est compatible avec les rails à galets et les rails de guidage centraux utilisés dans les systèmes D28. Cette compatibilité permet son intégration dans de nombreuses installations modulaires dédiées à l'approvisionnement de postes de travail, à la préparation de commandes ou aux systèmes de stockage dynamique FIFO.

Une solution compatible avec une démarche de conception durable

Ce support est destiné à être intégré à des structures modulaires et à des rails à galets en profilé aluminium utilisés dans les environnements industriels. Ces systèmes présentent l'avantage de pouvoir être modifiés, réutilisés ou reconfigurés en fonction de l'évolution des besoins de production, limitant ainsi le remplacement complet des installations. Les profilés aluminium utilisés dans les solutions Elcom intègrent au minimum 35 % d'aluminium recyclé et reposent sur un matériau recyclable à l'infini sans perte de ses propriétés mécaniques. Cette approche contribue à favoriser une utilisation plus responsable des ressources tout en conservant les performances attendues dans les applications industrielles.

Quels sont les avantages pour l'utilisateur ?

Cette fixation combine simplicité de mise en œuvre, robustesse et flexibilité d'utilisation. Sa conception à double griffe améliore la stabilité de l'assemblage tout en conservant les possibilités de réglage nécessaires lors de l'installation. Associée à une construction en acier zingué, elle constitue une solution durable pour les environnements industriels recherchant des équipements fiables et faciles à intégrer dans une structure existante. Elle permet également d'harmoniser les composants utilisés au sein d'une installation D28 tout en facilitant les évolutions futures du système.
