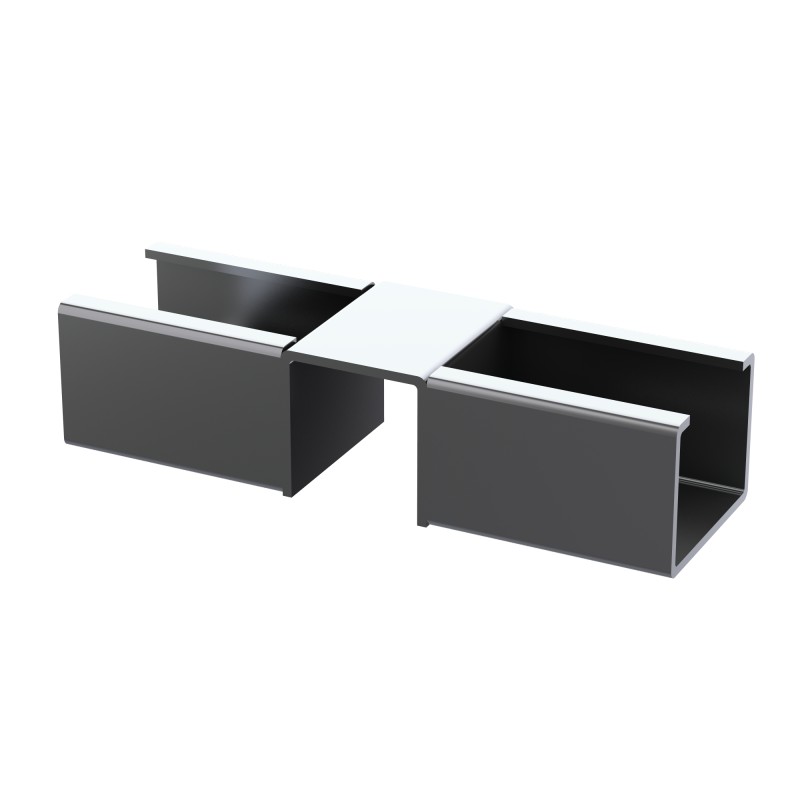

Kit fixation à griffe intermédiaire pour rail à galets en profilé aluminium – D28mm

Présentation du produit

Ce kit de fixation à griffe intermédiaire est conçu pour assurer la liaison entre deux sections de rails au sein d'une installation de manutention gravitaire ou de stockage dynamique. Placé entre les éléments de convoyage, ce composant contribue à maintenir la continuité du parcours des charges tout en garantissant un assemblage fiable. Sa conception simple permet son intégration dans de nombreux projets utilisant des profilés en aluminium ronds D28 et des rails à galets de même gamme.

Conception et matériau

Réalisé en acier, ce support bénéficie d'un traitement de surface par zinguage destiné à améliorer sa résistance à la corrosion et aux contraintes rencontrées dans les environnements industriels. Cette finition permet de préserver les performances mécaniques du composant tout en assurant une bonne durabilité dans le temps. Sa couleur argent s'harmonise naturellement avec les rails à galets et les structures généralement utilisées dans les systèmes modulaires de manutention.

Comment fonctionne une griffe intermédiaire ?

Contrairement aux modèles destinés à la fixation sur un tube porteur, cette version intermédiaire est conçue pour relier directement deux rails entre eux. Elle agit comme un élément de jonction permettant de maintenir l'alignement des sections de convoyage et de limiter les écarts entre les rails. Cette configuration contribue à assurer un déplacement plus régulier des bacs, cartons ou contenants circulant dans l'installation et favorise la continuité du flux logistique.

Caractéristiques techniques et dimensions

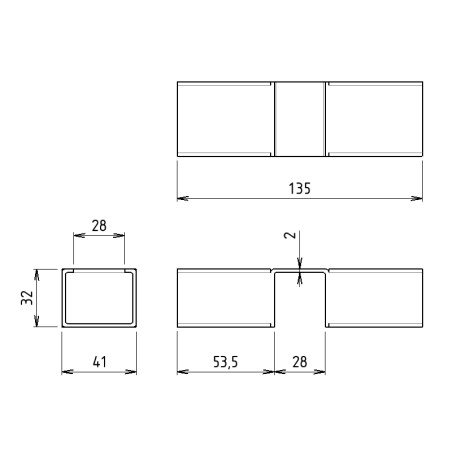

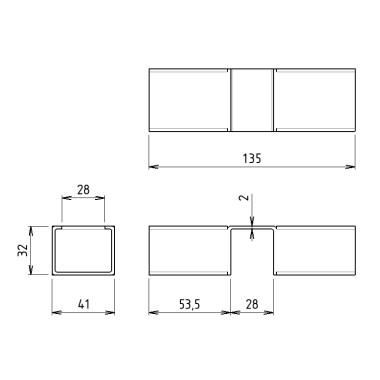

La fixation possède une longueur totale de 135 mm, une largeur extérieure de 41 mm et une hauteur de 32 mm. La partie centrale mesure 28 mm de large et présente une épaisseur de 2 mm. Ces dimensions ont été étudiées pour permettre une liaison efficace entre deux rails à galets de la gamme D28, correspondant à des installations utilisant des éléments compatibles avec un diamètre de 28 mm. La conception sans butée laisse davantage de liberté dans le positionnement et l'agencement des différents composants.

Installation et compatibilité

L'installation de cette griffe intermédiaire s'effectue directement entre deux rails à galets compatibles. Son rôle consiste à maintenir la cohérence de l'assemblage sans nécessiter de pièce complexe ou d'adaptation spécifique. Cette solution trouve sa place dans les postes de travail lean, les lignes d'approvisionnement, les systèmes FIFO et les installations de convoyage gravitaire où plusieurs sections de rails doivent être raccordées de manière propre et efficace.

Pourquoi utiliser une griffe intermédiaire plutôt qu'une fixation à griffe simple ou double ?

Les fixations à griffe simple ou double sont principalement destinées à raccorder un rail à une structure tubulaire porteuse. La griffe intermédiaire répond à un besoin différent puisqu'elle intervient directement dans la liaison entre deux rails. Elle constitue donc la solution adaptée lorsque l'objectif est d'assurer la continuité d'un chemin de roulement ou de prolonger un convoyage existant sans ajouter de point de fixation supplémentaire sur la structure. Le choix entre ces différentes fixations dépend donc de la fonction recherchée dans l'installation.

Une solution compatible avec une démarche de conception durable

Ce composant s'intègre dans des installations modulaires conçues pour évoluer au fil des besoins de production. Les systèmes de convoyage et les structures associées peuvent être réorganisés, complétés ou réutilisés, ce qui limite le remplacement complet des équipements. Les profilés aluminium utilisés dans les solutions Elcom intègrent de l'aluminium recyclé et reposent sur un matériau entièrement recyclable sans perte de ses propriétés mécaniques. Cette approche favorise une gestion plus responsable des ressources tout en conservant les performances attendues dans les applications industrielles.

Bénéfices pour l'utilisateur final

Grâce à sa conception dédiée à la liaison entre rails, cette fixation permet de simplifier la création de parcours de convoyage continus et cohérents. Sa fabrication en acier zingué assure une bonne longévité tandis que son intégration rapide facilite les opérations de montage et d'évolution des installations. L'utilisateur bénéficie ainsi d'une solution fiable pour optimiser l'assemblage de ses rails à galets tout en conservant la flexibilité propre aux systèmes modulaires.
