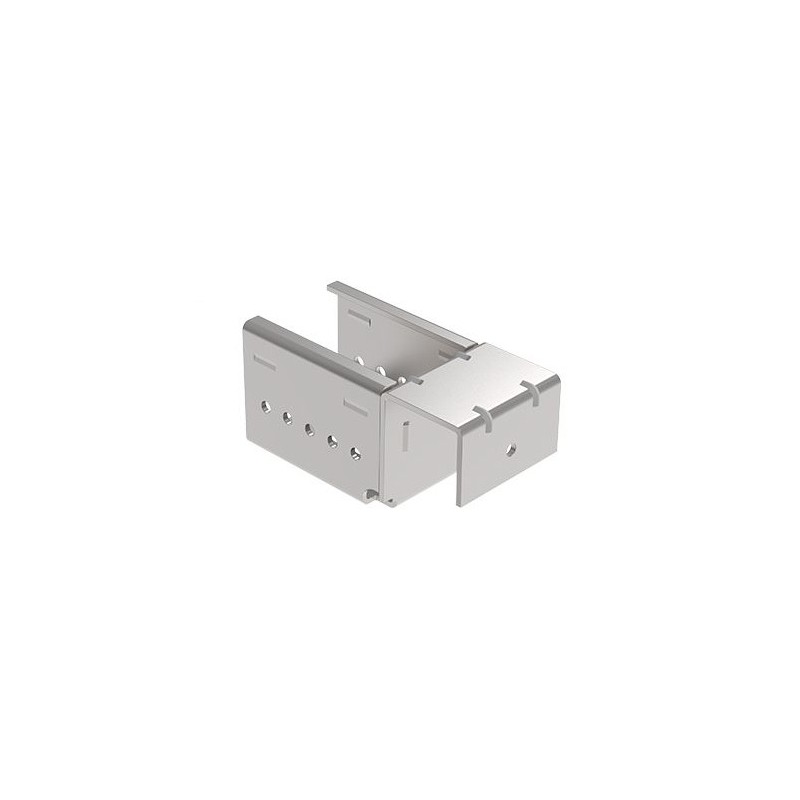

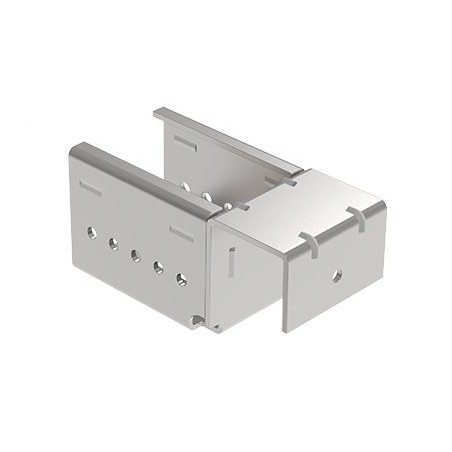

Kit support d'extrémité sans butée pour rail à galets en profilé aluminium rond – H44mm – D28mm

Présentation du produit

Ce kit de support est spécialement conçu pour assurer le montage des rails à galets sur des structures en profilé aluminium rond D28, correspondant à un diamètre de 28 mm. Positionné à l'extrémité du rail, ce composant joue un rôle essentiel dans la stabilité de l'installation en garantissant un maintien fiable de l'ensemble. Sa conception permet également d'éviter le déplacement involontaire des inserts lors de l'utilisation.

Conception robuste en acier zingué

Fabriqué en acier, ce support bénéficie d'un traitement de surface par zinguage qui améliore sa résistance à la corrosion et aux contraintes rencontrées dans les environnements industriels. Cette finition assure une bonne durabilité même dans les zones soumises à des sollicitations régulières. La structure métallique contribue à maintenir efficacement le rail tout en conservant ses performances mécaniques au fil du temps.

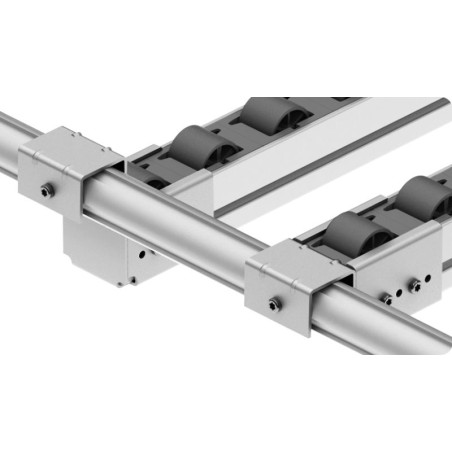

Quel est le rôle d'un support d'extrémité ?

Contrairement aux fixations intermédiaires ou aux griffes destinées à relier plusieurs éléments, ce support est conçu pour sécuriser l'extrémité d'un rail à galets. Il permet de créer un point de fixation stable en bout de ligne et participe au maintien des inserts dans leur logement. Cette fonction est particulièrement importante dans les installations où la circulation répétée de bacs, cartons ou contenants peut générer des contraintes sur les éléments de convoyage.

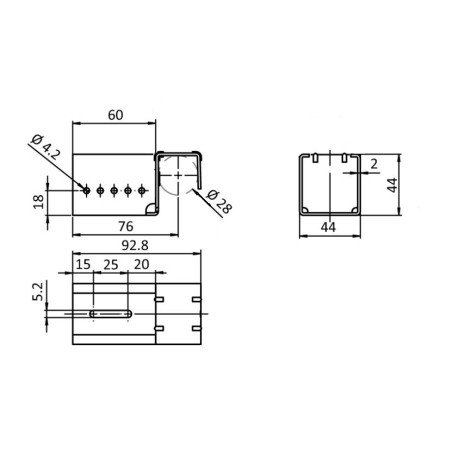

Caractéristiques techniques et compatibilité

Ce modèle est compatible avec les rails à galets en profilé aluminium rond utilisés dans les systèmes D28. Sa hauteur de 44 mm lui permet de s'adapter aux configurations prévues pour cette gamme de convoyage. Le kit est fourni pour un montage à l'aide de cinq vis auto-perceuses conformes à la norme DIN EN ISO 15481 (DIN 7504) en dimensions 3,9 x 16 mm. Cette solution de fixation facilite l'intégration du support sur les structures tubulaires adaptées.

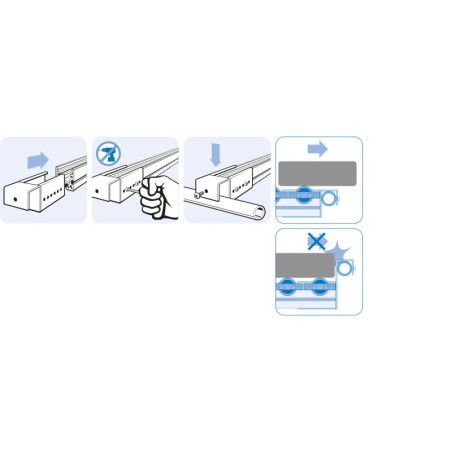

Installation simple et mise en œuvre rapide

Le montage du support s'effectue directement sur le profilé porteur, au niveau de l'extrémité du rail. Grâce à sa conception dédiée, l'installation est rapide et ne nécessite pas d'usinage complexe. Une fois fixé, le support maintient efficacement le rail en position et contribue à la bonne tenue de l'ensemble de la ligne de convoyage. Cette simplicité de mise en œuvre permet également de réduire les temps d'assemblage lors de la création ou de l'évolution d'une installation.

Pourquoi choisir un support d'extrémité plutôt qu'une fixation à griffe ?

Les fixations à griffe simple, double ou intermédiaire sont principalement destinées à relier ou soutenir les rails tout au long du convoyage. Le support d'extrémité répond à une fonction différente puisqu'il intervient en fin de rail afin de garantir un ancrage fiable de l'ensemble. Il constitue donc le choix adapté lorsque l'objectif est de sécuriser l'extrémité d'un convoyeur tout en empêchant les inserts de se déplacer. Ces différentes solutions sont complémentaires et peuvent être utilisées au sein d'une même installation.

Une solution compatible avec une démarche de conception durable

Ce support s'intègre dans des systèmes modulaires conçus pour évoluer selon les besoins des utilisateurs. Les structures de convoyage peuvent être modifiées, complétées ou réutilisées sans devoir remplacer l'ensemble de l'installation. Les profilés aluminium employés dans les solutions Elcom intègrent au minimum 35 % d'aluminium recyclé et reposent sur un matériau recyclable sans perte de ses propriétés mécaniques. Cette approche favorise une utilisation plus responsable des ressources tout en prolongeant la durée de vie des équipements.

Bénéfices pour l'utilisateur final

L'utilisation de ce support d'extrémité permet de renforcer la fiabilité des installations de convoyage gravitaire tout en assurant un maintien efficace des rails à galets. Sa construction en acier zingué offre une excellente résistance dans les environnements industriels, tandis que son intégration simple facilite les opérations de montage, de maintenance et d'évolution des équipements. Grâce à sa fonction spécifique, il contribue à sécuriser durablement les lignes de convoyage et à préserver la qualité de fonctionnement de l'installation.
