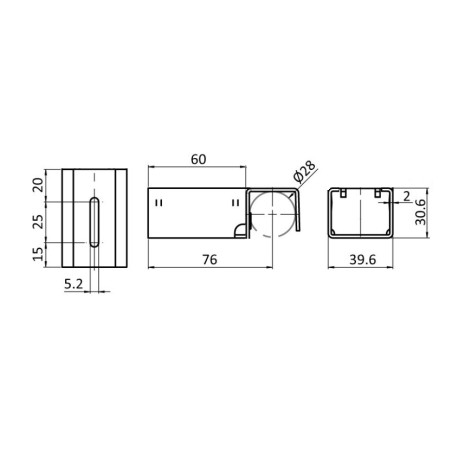

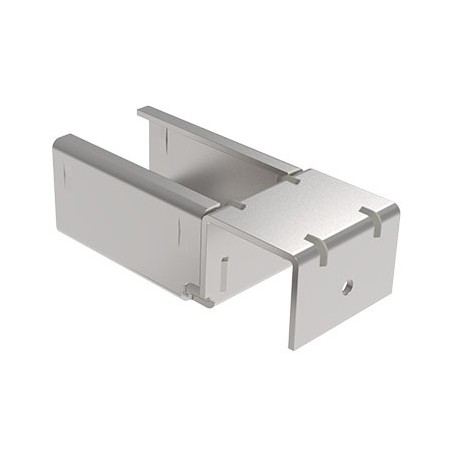

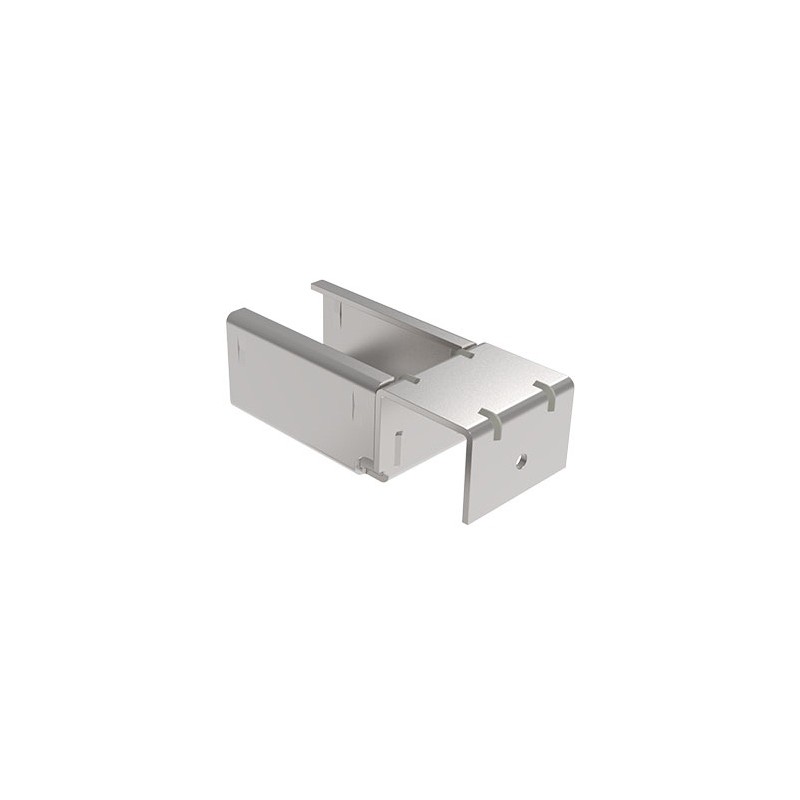

Kit support d'extrémité sans butée pour rail à galets en profilé aluminium rond – H30.6mm – D28mm

Présentation du produit

Ce kit de support pour rail à galets constitue une solution de fixation destinée aux installations de convoyage gravitaire et de stockage dynamique. Placé à l'extrémité d'un rail, il assure le maintien de l'ensemble tout en participant à la stabilité de la structure. Ce composant est conçu pour être utilisé avec les systèmes D28, c'est-à-dire les structures tubulaires présentant un diamètre extérieur de 28 mm.

Conception en acier zingué

Fabriqué en acier, ce support bénéficie d'un traitement de surface par zinguage qui améliore sa résistance à la corrosion et aux sollicitations rencontrées dans les environnements industriels. Cette finition protège efficacement la pièce contre l'usure liée à une utilisation régulière tout en conservant ses propriétés mécaniques. Sa conception robuste permet ainsi d'accompagner durablement les systèmes de manutention utilisant des rails à galets compatibles avec les profilés aluminium ronds de la gamme D28.

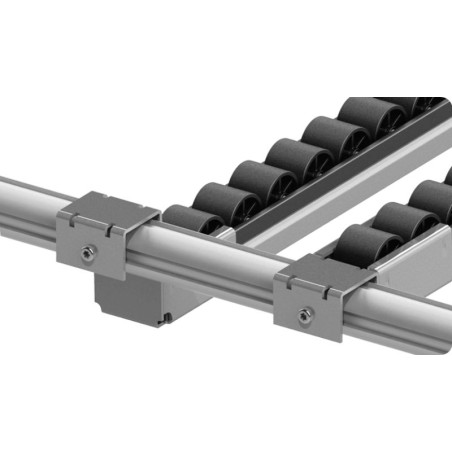

Comment fonctionne un support d'extrémité ?

Un support d'extrémité est destiné à être installé en bout de rail afin de créer un point de fixation sécurisé sur la structure porteuse. Son rôle est d'assurer le maintien du rail tout en empêchant les inserts de se déplacer lors des opérations de manutention. Cette fonction contribue à préserver la fiabilité de l'installation et à garantir la continuité de fonctionnement des systèmes de transport gravitaire utilisés dans les ateliers et les zones logistiques.

Pourquoi l'alignement des rails est-il essentiel dans un convoyage gravitaire ?

Dans une installation de manutention gravitaire, le bon fonctionnement du convoyage dépend en grande partie de l'alignement des différents composants. Un rail mal maintenu en extrémité peut générer un léger décalage susceptible d'affecter la circulation des bacs, cartons ou contenants. En assurant une fixation stable du rail sur la structure porteuse, ce support d'extrémité contribue à préserver la géométrie de l'installation et à maintenir une trajectoire régulière des charges. Cette stabilité participe à la fluidité des flux logistiques et limite les interventions de réglage lors de l'exploitation de l'équipement.

Quelle différence avec le support d'extrémité H44 mm ?

Cette référence (MOOV28B1097) répond au même besoin de maintien qu'un support d'extrémité de hauteur 44 mm, mais elle est destinée aux configurations utilisant des rails de hauteur plus faible. Le choix entre les deux modèles dépend essentiellement de la géométrie du rail installé et des contraintes d'intégration du projet. Utiliser la hauteur adaptée permet d'obtenir un alignement correct des éléments et de garantir la cohérence de l'installation.

Installation et compatibilité

La mise en place du support s'effectue directement sur les structures tubulaires compatibles. Son format permet une intégration rapide dans les systèmes de convoyage équipés de rails à galets ou de rails de guidage centraux. Cette solution est particulièrement adaptée aux postes de travail lean, aux systèmes FIFO, aux zones d'approvisionnement et aux installations de manutention gravitaire nécessitant un maintien fiable des éléments de convoyage.

Une solution compatible avec une démarche de conception durable

Ce support s'intègre dans des systèmes modulaires conçus pour évoluer selon les besoins des utilisateurs. Les structures peuvent être modifiées, agrandies ou reconfigurées sans remplacement complet de l'installation. Les profilés aluminium utilisés dans les solutions Elcom intègrent de l'aluminium recyclé et reposent sur un matériau recyclable sans perte de ses propriétés mécaniques. Cette approche favorise une utilisation plus responsable des ressources tout en conservant les performances attendues dans les environnements industriels.

Bénéfices pour l'utilisateur final

Grâce à sa conception compacte, ce support d'extrémité facilite la réalisation d'installations fiables et durables. Il participe au maintien des rails, limite les risques de déplacement des inserts et contribue à la stabilité générale du convoyage. Sa fabrication en acier zingué assure une bonne longévité tandis que sa compatibilité avec les systèmes modulaires D28 simplifie les opérations de montage, de maintenance et d'évolution des équipements.
