Presse pneumatique - Action directe - XL-DA 5600-120-300 - Verte

MA-5-056-12-6710
Presse pneumatique - Action directe - XL-DA 5600-120-300 - Verte
search

  • Presse pneumatique - Action directe - XL-DA 5600-120-300 - Verte
  • Presse pneumatique - Action directe -Verte
14 999,16 €
HT
17 998,99 € TTC
En réapprovisionnement

Documents annexes

CE PRODUIT EST COMPATIBLE AVEC LES GAMMES :


Le guide des gammes

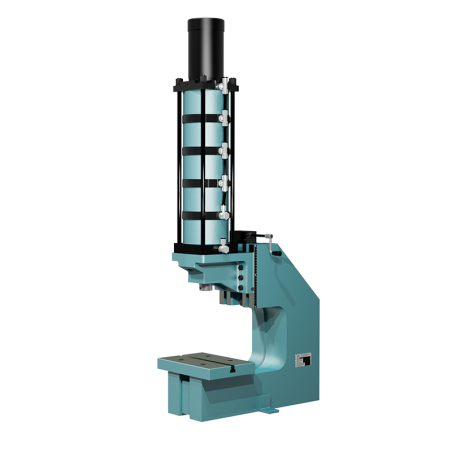

Cette presse pneumatique à action directe Mäder XL-DA 5600-120-300 combine une force de 56 kN avec une course de travail de 120 mm pour des applications exigeantes.

Son col de cygne de 300 mm permet l'usinage de pièces volumineuses comme des circuits imprimés ou des tôles, tandis que le coulisseau rond Ø 50 garantit un guidage précis.

La structure modulaire sans entretien et les vérins pré-graissés assurent une fiabilité optimale. Idéale pour les environnements industriels nécessitant flexibilité et productivité.



- Couleur : Verte

- Force : 56 kN

- Course de travail : 120 mm

- Col de cygne : 300 mm (A1) / 150 mm (A2)

- Dimensions table : 310 x 220 mm

- Poids : 311 kg

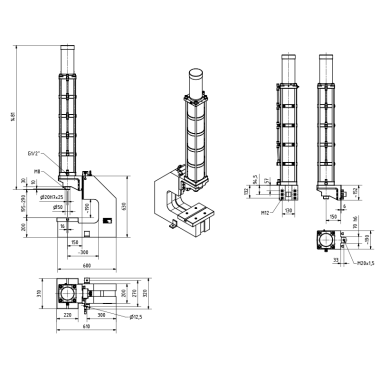

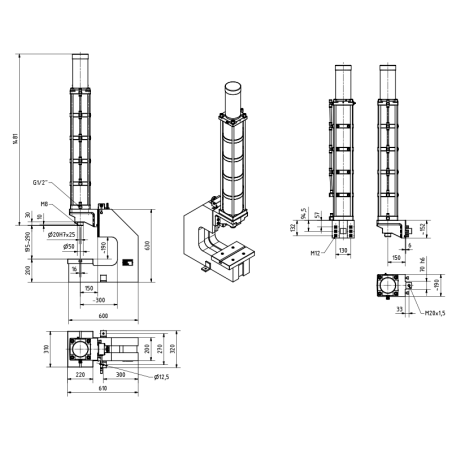

Fiche technique

Couleur
Vert
Compatibilité gammes
h' 8 40, h' 10 45, h' 8 45
Type de produit
Presse
Force en DaN (à 6 bars)
56
Course de travail (en mm)
120
Taille col de cygne (en mm)
150
Taille col de cygne avec bati
300
Hauteur de travail
195 - 290
Hauteur col de cygne bati
190
Dimensions table
310 x 220
Largeur rainure selon DIN 650
16
Alésage coulisseau Ø x profondeur
20H7 x 25
Coulisseau Ø
50
Encombrement
320 x 610
Hauteur du bâti
630

Description technique

La presse pneumatique à action directe XL-DA 5600-120-300 de Mäder incarne l'innovation technologique pour répondre aux défis des ateliers modernes. Conçue avec un col de cygne de 300 mm, elle offre un espace de travail généreux adapté au traitement de pièces de grande taille, telles que les plaques électroniques ou les tôles épaisses. Son vérin pneumatique à effet direct, pré-graissé pour un fonctionnement sans huile, réduit les interventions de maintenance tout en garantissant une longévité accrue. Cette conception permet aux utilisateurs de se concentrer sur la production plutôt que sur l'entretien, optimisant ainsi le temps de travail et la productivité globale.

Précision et polyvalence

Le coulisseau rond de 50 mm de diamètre, associé à un alésage de 20H7 sur 25 mm de profondeur, assure un mouvement linéaire d'une exactitude irréprochable. La table rectifiée (310 x 220 mm) intègre une rainure DIN 650 de 16 mm, permettant une fixation rapide et sécurisée des outils. Avec une hauteur de travail réglable entre 195 et 290 mm, cette presse s'adapte à divers gabarits sans compromis sur la stabilité. Cela signifie que les opérateurs peuvent ajuster la hauteur pour s'adapter à différents types de pièces ou à des postures de travail ergonomiques, réduisant ainsi les risques de fatigue et d'erreurs.

Performance industrielle

La force de 56 kN, concentrée sur une course de 120 mm, permet d'exercer une pression constante pour l'emboutissage, le rivetage ou le formage de matériaux résistants. Le système pneumatique à action directe élimine les pertes d'énergie, optimisant ainsi le rendement énergétique. Son encombrement compact (320 x 610 mm) en fait un atout pour les lignes de production où l'espace est critique, permettant d'intégrer plusieurs presses dans un espace limité tout en maximisant la productivité. De plus, le poids de 311 kg assure une stabilité solide, même lors de cycles de travail intensifs.

Intégration ergonomique et environnementale

La structure modulaire facilite l'ajout d'accessoires périphériques, tandis que la couleur verte distinctive améliore la visibilité dans les environnements de travail complexes. Conçue pour les opérations répétitives, cette presse allie robustesse et réactivité, répondant aux normes des industries aéronautique, électronique et métallurgique. L'absence de besoin en huile pour le fonctionnement réduit l'impact environnemental et évite les risques de contamination des produits traités.

Perspectives d'utilisation et investissement

Que ce soit pour l'assemblage de composants sensibles ou le formage de pièces structurales, la XL-DA 5600-120-300 se positionne comme une solution clé pour les professionnels recherchant une combinaison de puissance, de précision et de durabilité. Son design pensé pour l'industrie 4.0 en fait un investissement stratégique pour les ateliers tournés vers l'avenir. En effet, cette presse est conçue pour s'intégrer dans des processus automatisés ou semi-automatisés, offrant ainsi une flexibilité et une évolutivité essentielles pour répondre aux besoins changeants des marchés industriels modernes.
