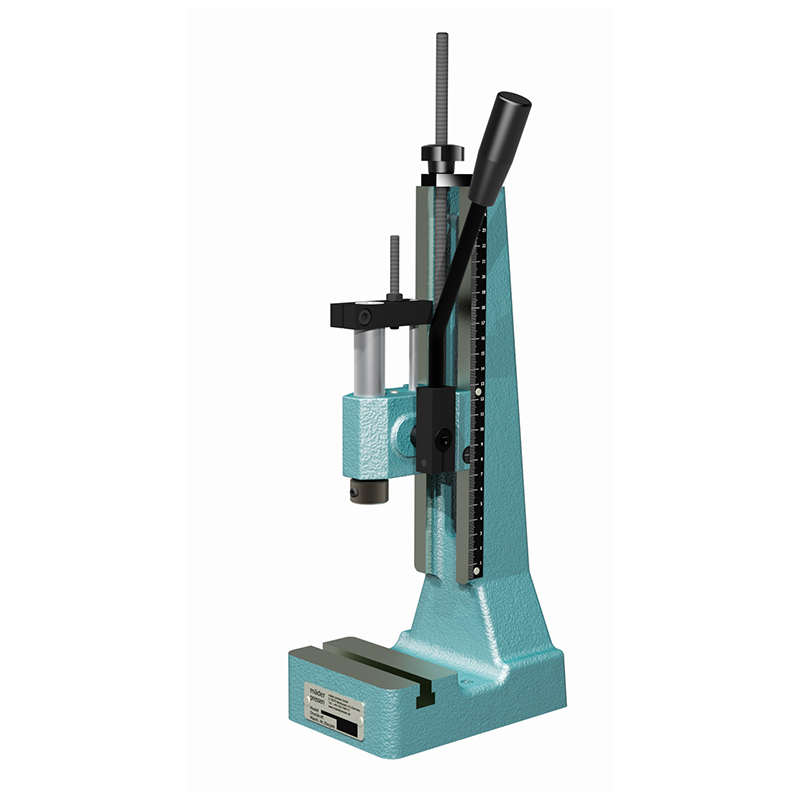

Presse manuelle - Crémaillère - Coulisseau rond - APZ T1-40 - Verte

La presse à crémaillère APZ T1-40 de Mäder se distingue par une courbe de force linéaire sur l’intégralité de sa course de 40 mm, un atout clé pour les opérations sensibles comme l’assemblage de micro-composants électroniques ou le formage de pièces en métal fin. Son mécanisme de crémaillère à engrenage direct élimine les variations de pression, garantissant des résultats reproductibles même lors de séries longues.

Ergonomie et adaptabilité

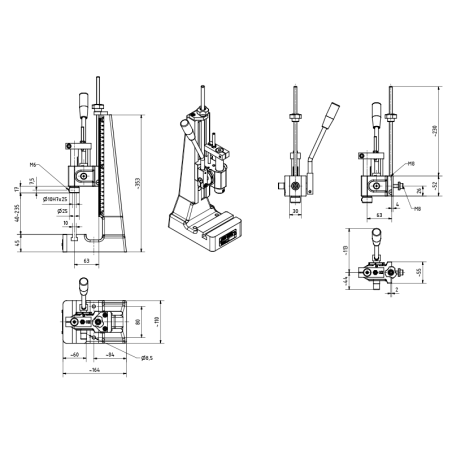

Le levier ERGOPRESS® coudé, réglable à 360°, permet une utilisation confortable quelle que soit la posture de l’opérateur. Sa permutabilité gauche/droite sans perte de réglage facilite le travail des gauchers et droitiers sur un même poste. La hauteur de travail réglable (40-235 mm) et la table compacte (100 x 65 mm) avec rainure DIN 650 de 10 mm offrent une compatibilité immédiate avec les outils standardisés.

Guidage haute précision

Le coulisseau rond de 25 mm de diamètre, associé à un alésage de 10H7 sur 25 mm de profondeur, assure un mouvement sans jeu pour des opérations millimétriques. Le réglage micrométrique de la course (±0,01 mm) via une vis dédiée permet un positionnement exact des pièces, essentiel pour le prototypage ou les travaux horlogers.

Applications clés

Industrie électronique : Montage de connecteurs, rivetage de circuits imprimés.

Horlogerie : Formage de ressorts et pièces mécaniques miniatures.

Prototypage : Validation de processus de production à faible force.

Maintenance légère : Remplacement de joints ou éléments fragiles.

Options et accessoires

Le blocage anti-retour (HS) évite les courses partielles, assurant des cycles complets et sécurisés. Le compteur de cycles (Z) à cinq chiffres permet un suivi précis de la production, tandis que l’alésage central de la table (TB) facilite le changement rapide d’outils spécialisés.

Intégration et durabilité

Avec un encombrement minimal (110 x 160 mm) et un poids de 8,5 kg, cette presse s’intègre parfaitement aux postes de travail manuels. Sa structure en acier traité anti-corrosion et ses composants graissés à vie en font un outil durable pour les environnements exigeants.

Avantages compétitifs

Rentabilité : Coûts d’exploitation réduits grâce à une maintenance quasi nulle.

Polyvalence : Compatible avec des accessoires IoT pour le suivi 4.0.

Confort : Design asymétrique pour une visibilité totale de la zone de travail.

Conception orientée utilisateur

La version R/L permet une inversion rapide du levier pour s’adapter aux besoins des équipes mixtes, tandis que le système Quick Release débloque instantanément le mécanisme en cas de blocage. Cette presse incarne l’expertise Mäder dans les solutions de serrage manuel, alliant innovation technologique et simplicité d’utilisation.

Perspectives d’évolution

La compatibilité avec des capteurs de force TPC ForceMaster permet un contrôle en temps réel de la pression appliquée, répondant aux normes des industries médicales et aérospatiales. Son design modulaire autorise l’ajout de systèmes de vision artificielle pour le contrôle qualité intégré.

Investissement stratégique

Idéale pour les PME et ateliers de précision, la APZ T1-40 réduit les coûts liés aux erreurs de production tout en améliorant l’efficacité opérationnelle. Son rapport qualité-prix en fait un choix privilégié pour les professionnels exigeant fiabilité et précision millimétrique.
