Palette porte-pièce - U - 200x200 mm - TLM2000 - Système de transfert à palette

La palette porte-pièce unidirectionnelle 200x200 mm est un composant stratégique dans la configuration d’un système de transfert à palette industriel TLM2000. Ce modèle se distingue par sa surface de pose étendue, idéale pour les pièces de grande taille ou pour les montages complexes nécessitant plusieurs fixations. Elle permet d’augmenter la productivité en regroupant plusieurs opérations ou composants sur une même palette, tout en conservant un positionnement précis et répétable.

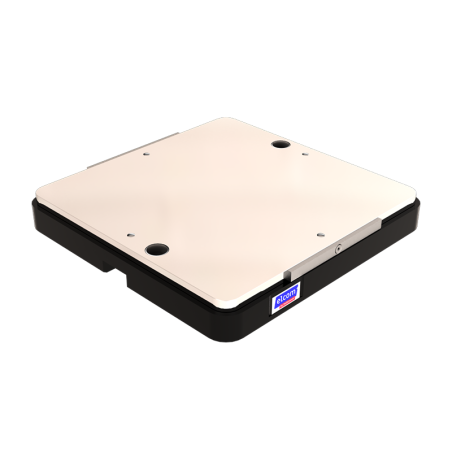

Le cœur de la structure repose sur une plaque supérieure en aluminium rigide et parfaitement plane. Elle est conçue pour accueillir tout type de porte-pièces, grâce à ses possibilités d’usinage (perçages, taraudages, fixations sur-mesure). Cette plaque est équipée de canons en acier traité, garants d’un positionnement stable lors des phases d’indexage. Ces éléments assurent une résistance accrue à l’usure, indispensable dans un environnement à forte cadence.

Le socle en polyamide noir (PA) constitue la base de la palette. Ce matériau a été sélectionné pour son extrême résistance au frottement et sa stabilité dans le temps. Il repose directement sur les bandes transporteuses et intègre quatre pions de guidage, maintenus par ressorts. Cette configuration assure un guidage latéral maîtrisé, une parfaite compatibilité avec les butées et indexages Elcom, et une stabilité constante dans les lignes complexes ou en courbe.

Grâce à ses deux barrettes métalliques latérales, cette palette est automatiquement détectable par les capteurs installés sur les unités de transfert. Cette capacité de détection fiable permet une automatisation totale ou partielle de la ligne, synchronisant les actions mécaniques (arrêt, levage, centrage) avec la présence de la palette à un poste donné.

La configuration de cette palette unidirectionnelle permet également une utilisation en mode retourné (180°), sans perturber les fonctions de guidage ou de détection. Cela permet notamment une meilleure logistique dans les systèmes en boucle fermée, ou un gain d’espace sur les retours de ligne.

Avec un poids de 1,75 kg et une charge utile pouvant atteindre 10 daN, cette palette est adaptée aux environnements industriels exigeants, notamment dans l’automobile, l’électronique, la robotique ou le médical. Sa robustesse mécanique, combinée à la fiabilité de ses composants, en fait une solution performante pour les installations à haut rendement.

Enfin, comme toutes les palettes Elcom, ce modèle 200x200 mm est compatible avec les composants standards du système TLM2000 : butées, cames, indexages, modules d’orientation, etc. Des variantes spécifiques peuvent également être proposées : palettes allégées, versions avec tampons anti-choc, options de marquage ou d’identification, etc. Notre équipe technique vous accompagne pour adapter chaque élément à vos contraintes de production.
