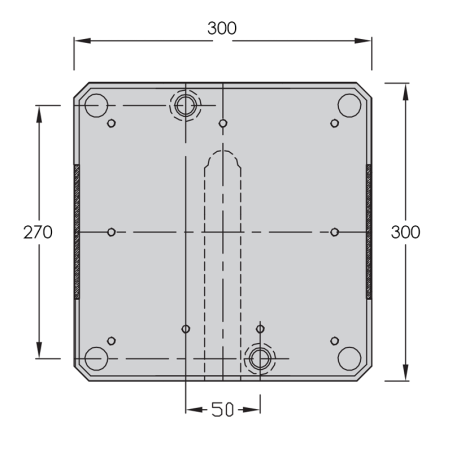

Palette porte-pièce - U - 300x300 mm - TLM2000 - Système de transfert à palette

La palette porte-pièce 300x300 mm est une solution conçue pour répondre aux besoins industriels les plus exigeants en matière de transfert de pièces volumineuses ou lourdes. Compatible avec les lignes de transfert à palette Elcom TLM2000, elle permet d’optimiser la manutention des composants tout en maintenant un positionnement rigoureux et constant sur l’ensemble du process.

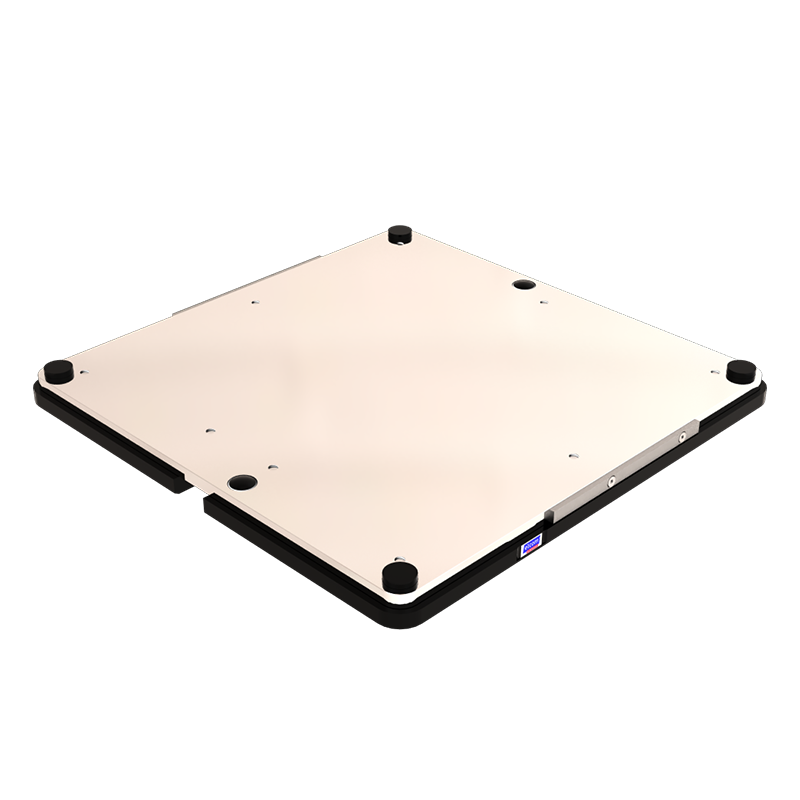

Ce modèle est doté d’une plaque supérieure en aluminium, robuste et parfaitement plane, conçue pour recevoir des porte-pièces spécifiques ou des éléments d’assemblage. Sa surface peut être usinée selon vos besoins : perçages, taraudages ou aménagements particuliers. Grâce à ses deux canons en acier traité, la palette est parfaitement centrée et immobilisée à chaque poste d’indexage. Ces éléments offrent une résistance accrue à l’usure, et assurent la précision du positionnement, indispensable dans les opérations d’assemblage ou de contrôle automatisé.

Le socle en polyamide noir (PA) repose sur les bandes transporteuses. Ce matériau technique présente un très faible coefficient de frottement, garantissant une circulation fluide et silencieuse, même à pleine charge. Il intègre quatre pions de guidage montés sur ressorts, selon la disposition normalisée Elcom. Cela permet une compatibilité totale avec les accessoires tels que butées, cames de levage, indexages ou modules de retournement.

Grâce à ses deux barrettes métalliques de détection, cette palette est repérable automatiquement à chaque station de la ligne. Cette fonction est essentielle pour le déclenchement d’actions automatisées, comme l’arrêt, le levage ou la saisie par un robot. De plus, ce modèle unidirectionnel reste parfaitement fonctionnel en cas de retournement à 180°, sans perte de guidage ni d’efficacité au passage sur butée.

Affichant une charge utile maximale de 10 daN pour un poids propre de 3,10 kg, cette palette permet le transport sécurisé de sous-ensembles complexes, d’outils spécifiques ou de pièces techniques de taille importante. Sa structure renforcée en fait une solution adaptée aux lignes de production intensives, dans des secteurs comme l’automobile, l’électromécanique ou la fabrication de machines spéciales.

L’intégration de cette palette dans un système modulaire Elcom offre un vrai levier de productivité. Grâce à la standardisation des dimensions et des composants (pions, visseries, socles…), elle peut être utilisée en parallèle de palettes de formats différents (par exemple 200x200 ou 300x150), à condition de respecter la même disposition de pions. Cela permet de partager la ligne de transfert pour plusieurs références produit, sans reconfigurer l’ensemble du système.

Enfin, pour optimiser davantage les flux, la palette peut être complétée par des accessoires Elcom comme des tampons amortisseurs, des porte-pièces personnalisés, ou encore des solutions d’identification (gravure, QR code, pastille RFID…). Ces options vous permettent d’adapter précisément la palette à vos contraintes de suivi qualité, de traçabilité ou de flexibilité de production.
