Palette porte-pièce - U - 400x400 mm - TLM2000 - Système de transfert à palette

La palette porte-pièce 400x400 mm est le choix idéal pour le transport sécurisé de pièces encombrantes, lourdes ou complexes sur une ligne de transfert à palette industriel. Grâce à ses grandes dimensions et à la robustesse de sa conception, elle répond aux besoins des industries où la précision, la stabilité et la fiabilité sont non négociables.

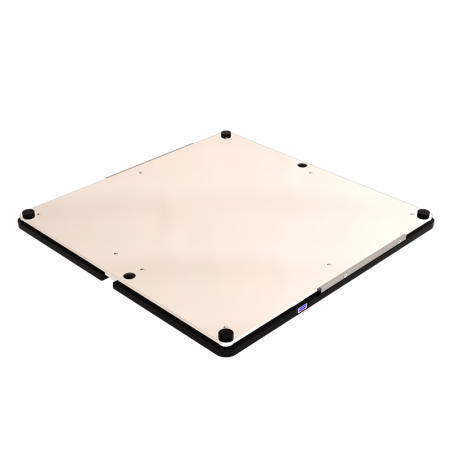

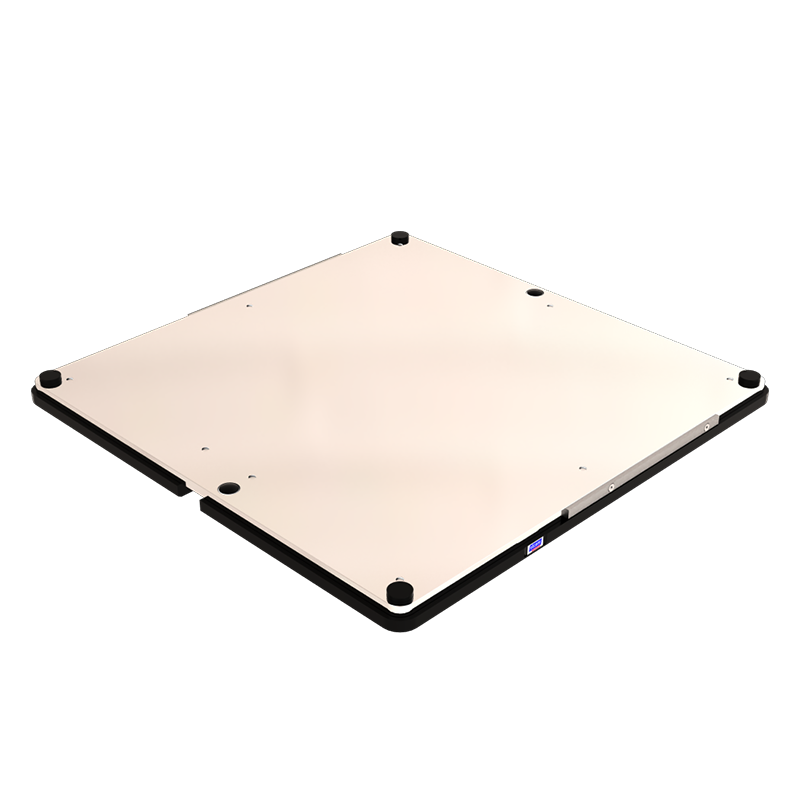

Comme toutes les palettes unidirectionnelles U de la gamme Elcom, ce modèle repose sur une structure technique éprouvée : une plaque en aluminium usinable qui accueille les porte-pièces ou fixations client, et un socle en polyamide à très faible coefficient de frottement, garantissant une glisse fluide sur les bandes transporteuses. Cette architecture assure à la fois la rigidité mécanique et la compatibilité parfaite avec les composants standards du système TLM2000.

Les pions de guidage intégrés, maintenus par ressorts, assurent un positionnement latéral précis tout au long de la ligne. Couplés à deux canons en acier traité, ils permettent un centrage irréprochable sur les zones d’indexage, réduisant ainsi les écarts de tolérance et améliorant la répétabilité. Ce niveau de précision est indispensable pour les opérations automatisées : vissage, contrôle qualité, assemblage robotisé, etc.

La détection de la palette est assurée par deux barrettes métalliques intégrées dans les flancs. Elles permettent aux capteurs optiques ou inductifs d’identifier la position exacte de chaque palette au sein du process. Cela ouvre la voie à un pilotage intelligent de la ligne, où chaque palette devient un élément actif du flux industriel.

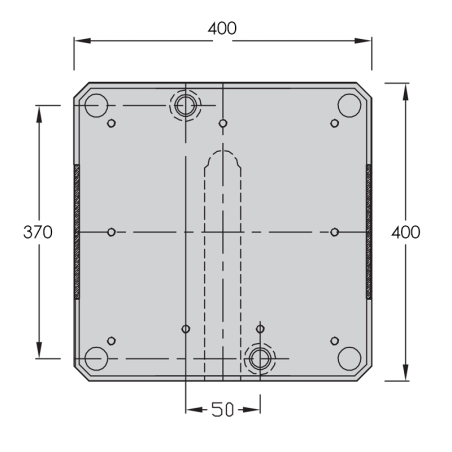

Avec un poids de 5,40 kg, cette palette est capable de supporter des charges utiles significatives tout en conservant sa géométrie. Elle est donc parfaitement adaptée aux postes lourds ou aux applications multipièces. Son gabarit carré de 400x400 mm offre également une grande liberté de conception pour les supports ou gabarits montés dessus.

Cette référence illustre parfaitement l’approche modulaire des systèmes de transfert Elcom. Toutes les palettes de la gamme TLM (qu’elles soient en 200x200, 300x300 ou 400x400) partagent un principe de compatibilité basé sur la disposition des pions de guidage. Cela permet de faire cohabiter plusieurs tailles de palettes sur une même ligne, sans modifier les composants mécaniques existants : indexeurs, butées, ou cames.

Dans une logique d’optimisation industrielle, il est également possible d’associer cette palette à différents accessoires Elcom : tampons anti-choc pour limiter les impacts en fin de course, kits d’identification, solutions RFID, ou repères visuels personnalisés pour la gestion des lots.

Enfin, pour les projets spécifiques, Elcom propose la personnalisation complète de ses palettes : dimensions sur plan, taraudages spéciaux, plaques d’interface spécifiques, perçages oblongs, etc. L’objectif : permettre une intégration parfaite dans votre environnement de production, sans contrainte d’adaptation.
