Palette porte-pièce - U - 100x100 mm - TLM1000 - Système de transfert à palette

Cette palette porte-pièce unidirectionnelle 100x100 mm a été spécialement conçue pour les systèmes de transfert à palette TLM1000. Elle joue un rôle fondamental dans l’automatisation industrielle : elle sert de support mobile aux pièces à assembler, contrôler ou manipuler, en garantissant une précision maximale à chaque étape du processus.

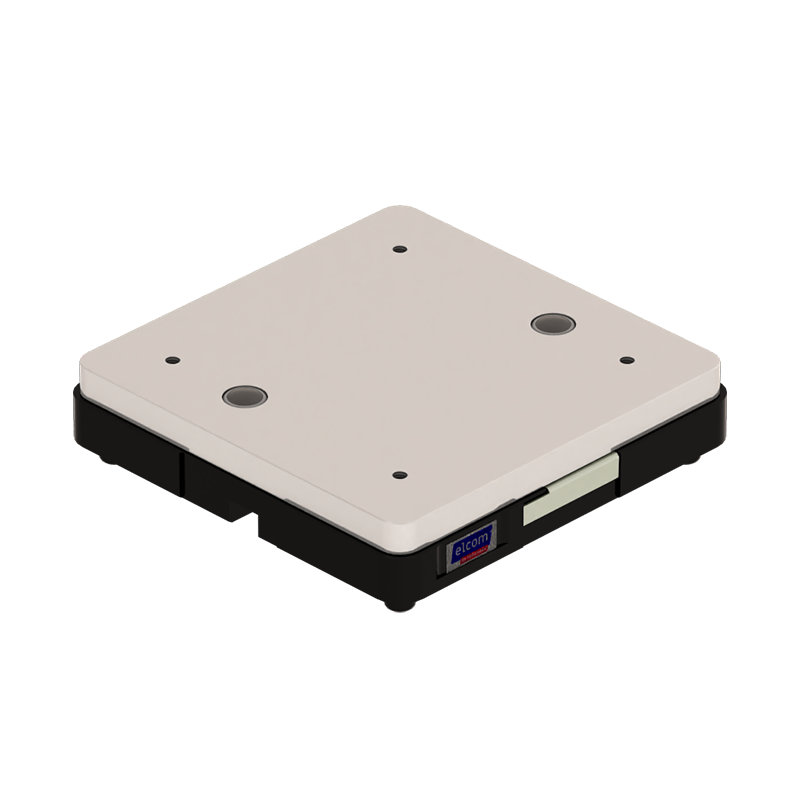

La structure de la palette repose sur une plaque supérieure en aluminium, usinée avec une grande précision pour accueillir des porte-pièces standards ou spécifiques. Cette surface offre une rigidité optimale et une tenue géométrique parfaite, indispensable pour le positionnement des pièces tout au long du transfert. Elle peut être percée, taraudée ou usinée selon les besoins spécifiques du projet.

Pour garantir une précision répétable, la palette intègre deux canons en acier traité, insérés dans la plaque aluminium. Ils assurent un positionnement fiable lors de l’indexage sur les postes de travail automatisés ou manuels. C’est un élément-clé pour les systèmes nécessitant des tolérances faibles, notamment dans l’assemblage de composants électroniques, mécaniques ou médicaux.

L’embase est réalisée en polyamide (PA) noir à très faible coefficient de frottement. Ce matériau technique est reconnu pour sa résistance à l’usure, sa stabilité dimensionnelle et sa capacité à glisser en douceur sur les bandes transporteuses sans générer d’abrasion excessive. Elle intègre les quatre pions de guidage Elcom, avec leurs ressorts respectifs, assurant un guidage fluide et stable tout au long de la ligne. Ces pions permettent aussi de conserver une compatibilité totale avec tous les accessoires standards (cames, indexages, butées, etc.).

De chaque côté de la palette, des barrettes métalliques de détection sont intégrées. Elles permettent aux capteurs des différents postes de repérer la palette avec précision, déclenchant les opérations automatisées (arrêt, levage, contrôle, etc.). Cette fonction est essentielle dans le cadre de lignes automatisées ou semi-automatisées, où le timing et la précision sont critiques.

Pensée pour un usage industriel quotidien, cette palette unidirectionnelle est également compatible avec un retournement à 180°, sans affecter le fonctionnement des butées ou systèmes de détection. Cela offre une souplesse d’utilisation appréciable, notamment dans les circuits fermés ou les lignes à double accès. Ce type de détail améliore à la fois la productivité et l’ergonomie pour les opérateurs et intégrateurs.

Elle affiche un poids de 0,41 kg, ce qui permet de conserver une bonne dynamique dans les cycles rapides, tout en assurant une charge utile maximale de 2 daN. Ces valeurs garantissent un bon équilibre entre robustesse et légèreté, même en usage intensif.

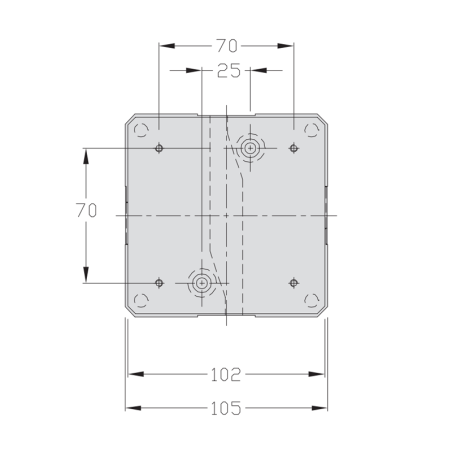

Enfin, cette palette porte-pièce est conçue pour être utilisée dans une logique modulaire et évolutive. Grâce à la disposition normalisée des pions de guidage, elle peut être utilisée seule ou combinée à d’autres tailles de palettes sur une même ligne de transfert, à condition de respecter les dispositions spécifiques. Ce format 100x100 est parfaitement adapté aux petites pièces, et peut être combiné avec des solutions sur mesure pour répondre aux besoins spécifiques d’un poste de travail ou d’un process particulier.

Elcom propose également des versions personnalisées de cette palette : intégration de tampons amortisseurs, perçages spécifiques, ajout de repères ou d’identifiants visuels, etc. Notre bureau d’études vous accompagne dans l’adaptation des palettes à vos contraintes de production.
