Butée - 100 mm - TLM1000 - Système de transfert à palette

Dans un système de transfert à palette industriel, la gestion des arrêts et des priorités est essentielle pour assurer un flux continu, ordonné et sécurisé. La butée pneumatique TLM1000 joue un rôle central dans cette logique. Contrairement aux modules d’indexage conçus pour des positionnements millimétriques, cette butée est dédiée aux arrêts simples, en particulier dans les zones où la précision n’est pas critique mais où la fiabilité de blocage est primordiale.

Elle est idéale pour réguler les flux en accumulation, stopper les palettes en amont d’un poste de travail ou gérer les priorités à la sortie d’une dérivation. Son fonctionnement par simple effet pneumatique limite les composants en mouvement et réduit ainsi la maintenance. L’action est directe : sous l’impulsion d’air comprimé, la butée se soulève pour bloquer la palette, puis redescend lorsqu’on coupe la pression. C’est une solution simple, économique et robuste.

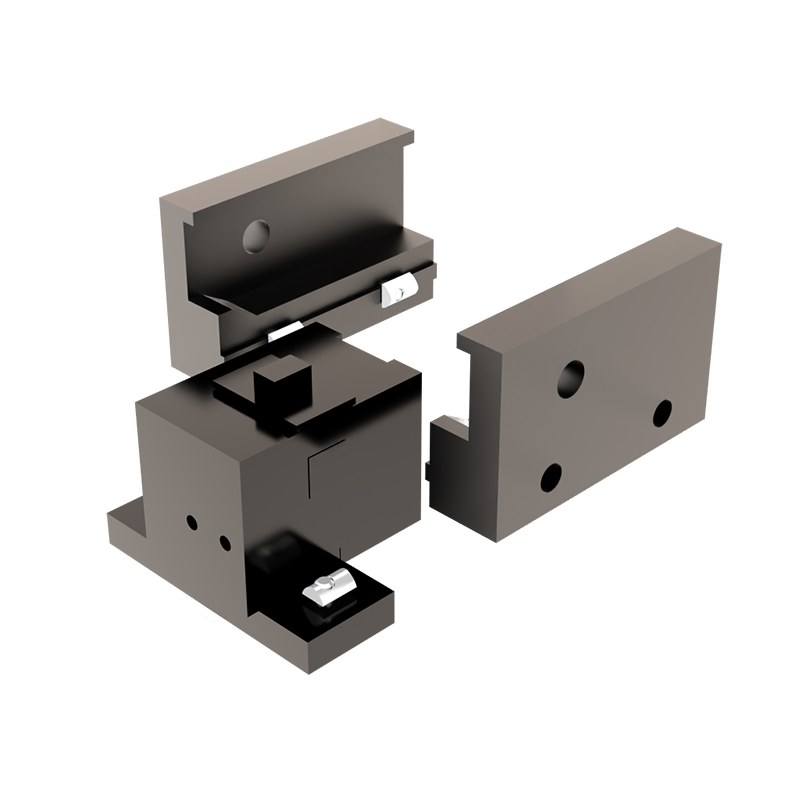

La conception intègre des guides latéraux avec système anti-retour, un atout crucial pour éviter tout recul accidentel de la palette une fois arrêtée. Ce niveau de sécurité mécanique est très recherché, notamment sur les lignes multi-postes ou à cadence élevée, où chaque arrêt doit être fiable. À cela s’ajoute un support détecteur préintégré, compatible avec des capteurs cylindriques M12, permettant de surveiller en continu la présence ou l'absence d'une palette. Le capteur se monte dans un trou noyable pour une intégration propre et sans collision.

Son corps en polymère technique PA combiné à une plaque en aluminium anodisé garantit une bonne résistance à l’usure et aux chocs répétés. Cette construction légère, mais robuste, en fait une solution adaptée aux cycles rapides tout en maintenant une capacité de charge de 10 daN en accumulation, ce qui est largement suffisant pour la majorité des palettes porte-pièce utilisées sur les TLM1000.

Cette butée peut être complétée par un régulateur de débit M5, à installer à l’admission, pour ajuster la vitesse de montée selon les besoins du process. Elle est aussi parfaitement compatible avec les palettes unidirectionnelles U proposées par Elcom, ainsi qu’avec l’ensemble des composants modulaires de la gamme TLM : dérivations, transferts latéraux, unités d’arrêt ou cames.

En résumé, cette butée simple effet est un composant fiable, modulaire et conçu pour s’intégrer parfaitement aux lignes de transfert à palettes de type TLM1000, là où l’arrêt maîtrisé des flux est aussi important que leur fluidité.
