Butée - 200 mm - Festo - TLM2000 - Système de transfert à palette

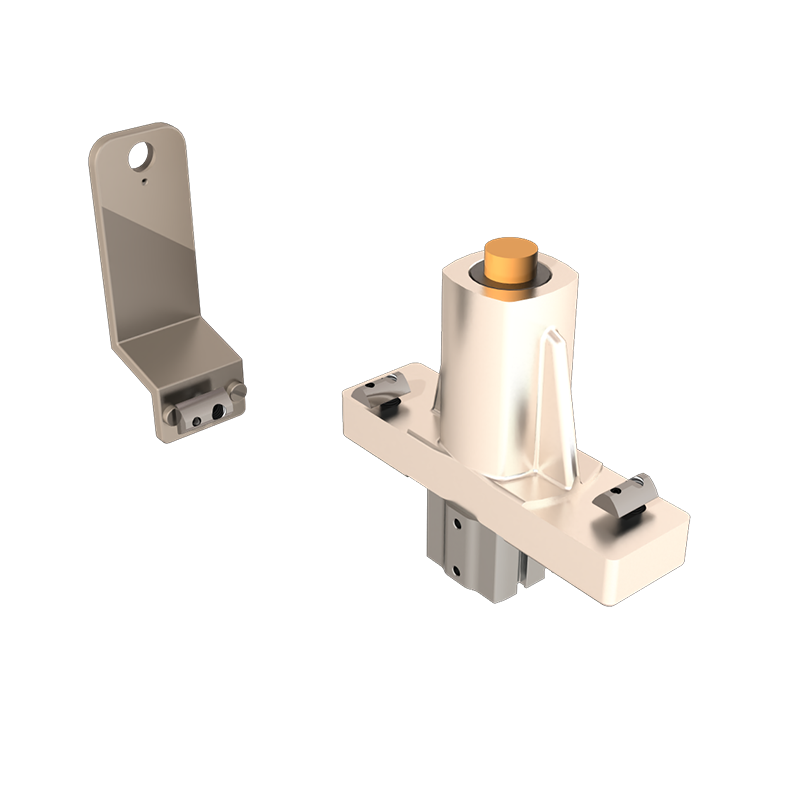

La gestion des flux dans un système de transfert à palette industriel repose sur des composants fiables, capables de supporter des cadences élevées tout en assurant la sécurité et la régularité des opérations. La butée pneumatique FESTO pour TLM2000 répond parfaitement à cette exigence. Conçue pour arrêter les palettes avec efficacité, même en accumulation, elle permet de réguler les priorités de passage à la sortie des dérivations ou d’interrompre temporairement la circulation en amont d’un poste manuel.

Dotée d’un vérin double effet de diamètre 32 mm, cette butée est capable de fournir un effort significatif, avec une charge admissible en accumulation allant jusqu’à 50 daN. La tige d’arrêt est recouverte de polyuréthane, garantissant un contact plus doux avec les palettes tout en limitant l’usure mécanique. Ce détail technique améliore la durée de vie du composant, notamment en cas d'arrêts fréquents ou d’utilisation en environnement intensif.

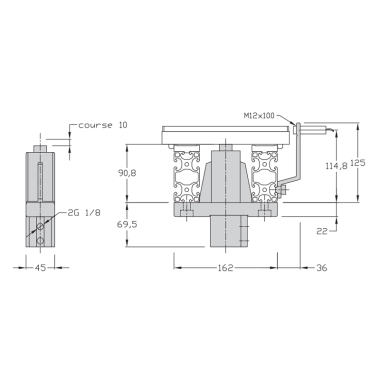

Le modèle est livré complet, prêt à l’intégration sur ligne, avec un support détecteur noyable pour capteurs M12x100, permettant la surveillance continue de la présence palette. Ce niveau d’automatisation facilite l’interfaçage avec les systèmes de contrôle (API, automates, etc.) et contribue à la traçabilité du process industriel. Le capteur détecte la position effective de la palette sur la butée avec une portée de 4 mm, assurant une remontée fiable d'information au système.

Un autre atout de cette butée est sa compatibilité avec les ressorts de sécurité, permettant une sortie automatique de la tige en cas d’arrêt d’urgence ou de coupure pneumatique. Cette option, essentielle dans les environnements à haut niveau de sécurité ou les chaînes critiques, empêche toute remise en circulation non contrôlée des palettes.

Ce type de butée s’intègre parfaitement dans l’écosystème TLM2000, mais peut également fonctionner avec les accessoires de pilotage de la gamme, comme les cames ou les modules d’indexage. Grâce à sa construction robuste, alliant aluminium pour la plaque de fixation et PA technique pour le corps, elle affiche une excellente tenue à l’usure et une grande fiabilité dans le temps.

Enfin, pour garantir un fonctionnement fluide et maîtrisé, l’installation doit être accompagnée de régulateurs de débit G 1/8, placés sur les sorties du vérin, permettant d’ajuster la vitesse d’extension et de rétraction selon les exigences du poste.

Ce composant est particulièrement recommandé pour les postes manuels ou semi-automatisés où les arrêts de palettes doivent être souples, contrôlés et sans exigence de précision de positionnement millimétrique. Il complète efficacement une ligne de transfert modulaire, notamment lorsqu’il est utilisé avec les palettes porte-pièce U de la gamme Elcom.
