Butée - 400 mm - Festo - TLM2000 - Système de transfert à palette

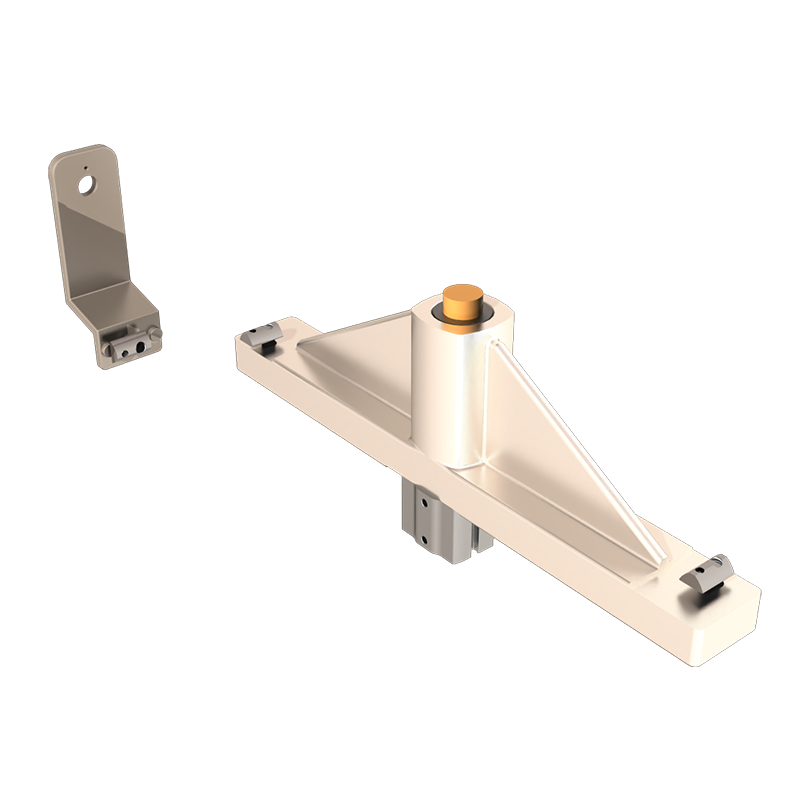

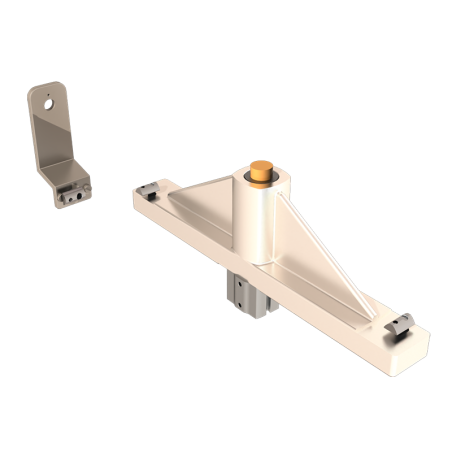

Cette butée pneumatique Festo de 400 mm est conçue pour les lignes TLM2000 du système de transfert à palette Elcom. Elle permet l’arrêt contrôlé des palettes porte-pièce, principalement dans des zones ne nécessitant pas de positionnement précis, telles que les zones d’attente, de déviation ou les postes manuels. Grâce à son vérin double effet Ø32 mm, elle assure un mouvement fluide, répétable et silencieux, même en cas d’utilisation intensive en environnement industriel.

La tige de butée en acier lui confère une excellente résistance mécanique. C’est un choix judicieux pour des lignes soumises à des contraintes de cadence ou d’accumulation, avec une charge admissible allant jusqu’à 20 daN. Ce modèle est donc parfaitement adapté aux lignes où les palettes, souvent lourdes ou volumineuses, doivent être stoppées temporairement pour garantir un flux fluide et organisé.

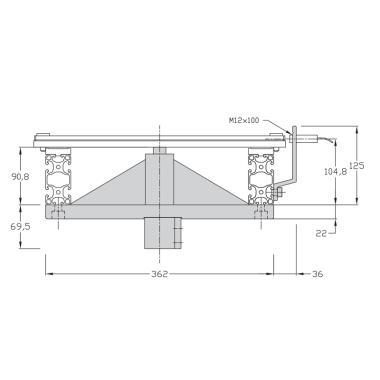

Cette butée 400 mm est fournie avec un support de détection pour capteur M12x100, intégré directement dans le bloc. Ce système permet de détecter la présence des palettes en temps réel, assurant ainsi une gestion optimisée de la ligne. La portée de détection de 4 mm garantit une activation fiable sans contact direct, préservant les composants et augmentant leur durée de vie.

En cas d’arrêt d’urgence, il est possible d’ajouter un ressort de rappel sur la tige : une sécurité passive très utile dans les installations critiques. Même en l’absence d’alimentation, la butée peut ainsi reprendre une position sécurisée, évitant les relâchements non contrôlés des palettes.

Compatible avec le reste de l’écosystème Elcom, cette butée s’intègre facilement aux structures en profilés aluminium, et peut être utilisée en complément d’accessoires comme les cames d’indexage, les unités d’entrainement, ou encore les palettes porte-pièce de type U spécifiques au TLM2000. L’ensemble est conçu pour faciliter la maintenance, avec un accès rapide aux composants, et une grande flexibilité dans les réglages.

Enfin, pour un fonctionnement optimal, l’ajout de régulateurs de débit G1/8 est fortement recommandé : un à l’admission et un à l’échappement selon le type de commande pneumatique utilisé. Cela permet d’ajuster la vitesse de mouvement de la tige, et donc de garantir un amortissement contrôlé lors du contact avec la palette.

Que ce soit pour optimiser une ligne existante ou dans le cadre d’une nouvelle installation, cette butée Festo 400 mm représente une solution fiable, robuste et parfaitement adaptée aux besoins des transferts à palettes industriels modernes.
