Indexage - 100 mm - Festo - TLM1000 - Système de transfert à palette

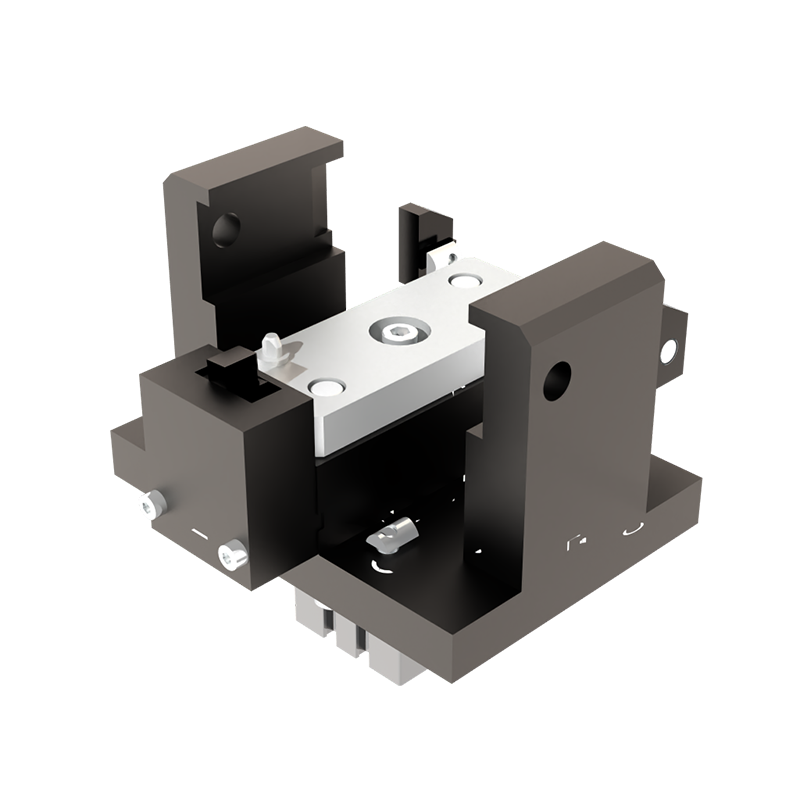

L’indexage 100 mm Festo pour système de transfert à palette TLM1000 joue un rôle essentiel dans les lignes d’assemblage automatisées où le positionnement précis de la palette est indispensable. Ce module combine une butée pneumatique intégrée avec un système de levée verticale pour isoler la palette du convoyeur et la positionner avec une extrême précision via un pion d’indexage. Il garantit une répétabilité de ± 0,03 mm, un critère indispensable pour les applications telles que les vissages automatisés, les opérations de métrologie ou les poses robotisées.

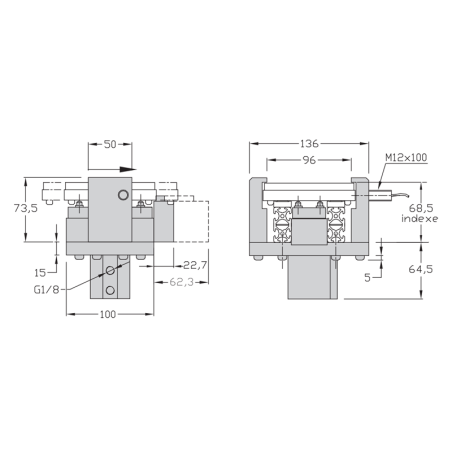

Son fonctionnement repose sur un vérin double effet Festo Ø32 mm, fourni avec l’ensemble, et capable d'assurer à la fois le maintien ferme de la palette et sa montée contrôlée lors du positionnement. Les positions sont détectables grâce à des emplacements prévus pour capteurs M12x100 (non fournis). Ce système est conçu pour supporter des charges verticales jusqu’à 40 daN, ce qui le rend compatible avec la grande majorité des palettes porte-pièces Elcom, même celles supportant des éléments mécaniques complexes.

Le module est livré prêt à intégrer dans une ligne de transfert à palette de type TLM1000, l’un des formats les plus compacts proposés par Elcom. Ce type de transfert est idéal pour des configurations agiles, des machines spéciales ou des lignes d’assemblage de précision. À noter que l’indexage ne fonctionne que si la palette est entièrement stoppée par la butée intégrée. C’est cette séquence – arrêt puis levée – qui permet de dissocier la palette de la bande transporteuse, supprimant les imprécisions dues au jeu mécanique.

Côté intégration, l'indexage est entièrement compatible avec les composants standards du système Elcom : il intègre un support pour détecteur, des trous filetés standardisés, une portée de 4 mm, ainsi que des raccords pour les régulateurs de débit G1/8 (obligatoires pour garantir un cycle fluide). Ce type de module est fréquemment utilisé en association avec des palettes porte-pièces unidirectionnelles (U), dans des zones de contrôle, de pose, de perçage ou d’inspection.

Grâce à sa conception robuste et à la fiabilité des composants Festo, cet indexage assure un cycle stable, répétable et sécurisé. Il s’intègre aussi bien dans des lignes neuves que dans des installations existantes, et peut être complété par des solutions de détection, de pilotage par automate ou de gestion multi-indexages pour les cellules complexes.

Enfin, ce type d’équipement reflète tout l’intérêt d’un système modulaire de transfert à palette comme celui d’Elcom : possibilité d’associer, dans une même ligne, indexage, butées simples, convoyeurs motorisés, transferts à 90°, et même modules spécifiques sur mesure selon les exigences du process.
