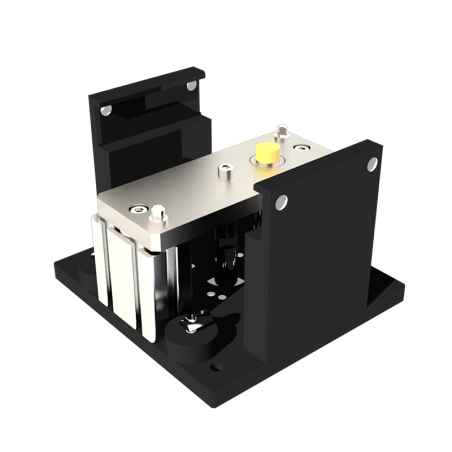

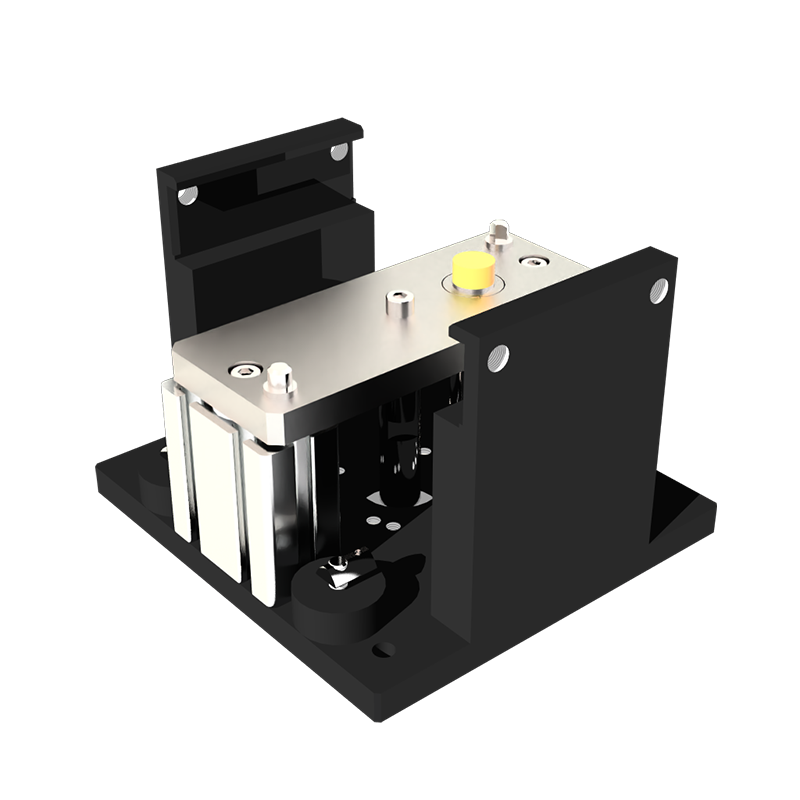

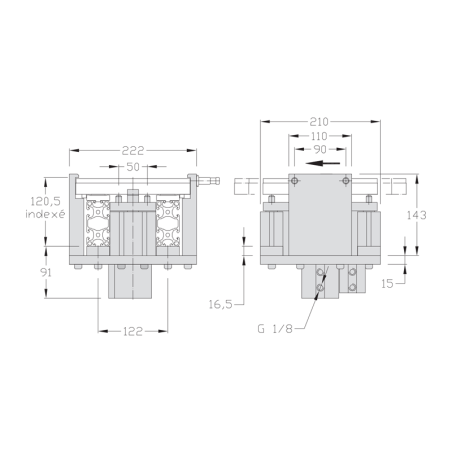

Indexage - 200 mm - Festo - TLM2000 - Système de transfert à palette

Cet indexage de 200 mm pour système de transfert à palette TLM2000 incarne une solution de positionnement haute précision, spécialement conçue pour les environnements industriels exigeants. Il permet de stopper la palette, puis de la soulever verticalement avec une répétabilité de ± 0,03 mm, garantissant ainsi un alignement parfait avec des postes d’usinage, d’assemblage ou de contrôle. Le mouvement de levage est assuré par un vérin double effet Festo Ø50 mm, tandis que l’arrêt initial est réalisé par une butée intégrée, équipée elle aussi d’un vérin Festo Ø32 mm.

L’indexage constitue une pièce maîtresse dans une ligne de convoyage de type TLM. Son rôle dépasse celui d’une simple butée : il permet de désolidariser temporairement la palette du convoyeur, évitant toute interférence mécanique ou vibration pendant les opérations critiques. Une fois l’indexage activé, la palette est levée, positionnée avec un système pion/locating, puis redéposée en douceur pour reprendre son cycle.

Son effort vertical admissible de 100 daN à 6 bars autorise l’utilisation de palettes porte-pièces lourdes ou chargées d’équipements spécifiques. Grâce à cette capacité, cet indexage convient parfaitement à des applications lourdes comme l’intégration de modules robotiques, de bras automate ou de systèmes de vissage automatique.

Ce modèle est livré complet et prêt à l’intégration, incluant les éléments de fixation et les supports pour capteurs inductifs M12x100. Il prévoit également l’installation de 4 régulateurs de débit G1/8, à prévoir pour ajuster finement les vitesses des vérins en fonction de l'application. Les positions du vérin sont détectables pour assurer un retour d’information fiable au système automatisé.

En complément, il est possible d’intégrer une butée amortie, utile dans les cas d’accumulation rapide ou de chocs réguliers. Une option “homme mort” peut également être ajoutée, permettant un déclenchement uniquement si l’opérateur appuie sur un bouton de maintien, renforçant ainsi la sécurité dans les zones sensibles ou collaboratives.

Enfin, l’indexage 200 mm TLM2000 est totalement compatible avec les autres composants de la gamme Elcom : palettes porte-pièces, convoyeurs à bande ou à chaîne, tables de dérivation, modules de guidage ou butées standard. Il s’intègre sans adaptation dans une architecture modulaire, assurant une maintenance facilitée, une évolutivité de la ligne et une uniformité des composants sur l’ensemble du process.

Ce modèle est donc un indispensable des lignes de production automatisées, combinant fiabilité, précision et souplesse d’intégration pour des performances industrielles constantes.
