Indexage - 300 mm - Festo - TLM2000 - Système de transfert à palette

L’indexage 300 mm Festo pour TLM2000 est un élément central des lignes de transfert à palette lorsque l’application impose précision, répétabilité et robustesse. Il permet de positionner une palette porte-pièce avec une précision centésimale, après un arrêt contrôlé, afin de garantir un alignement parfait avec une station robotisée, un outil de contrôle ou un poste opérateur.

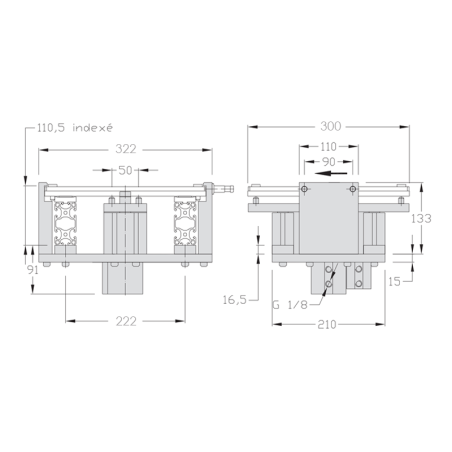

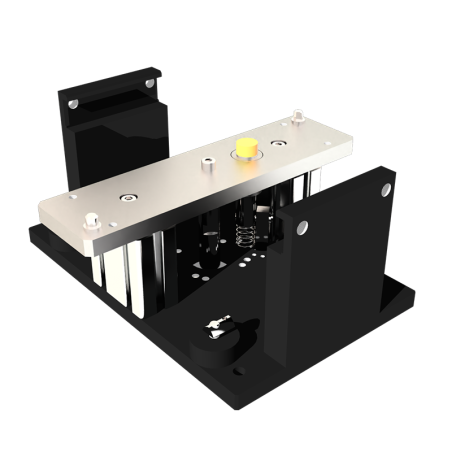

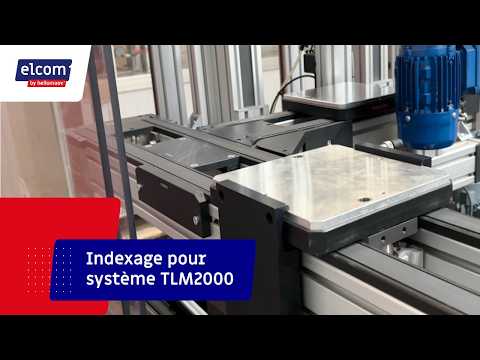

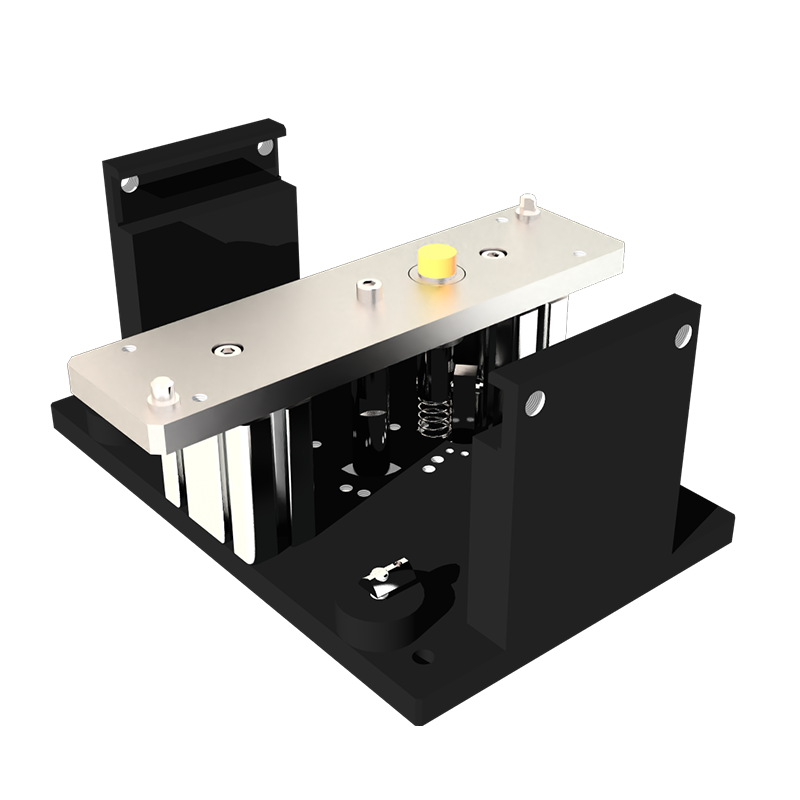

Ce module est composé d’une butée intégrée et d’un mécanisme d’indexage vertical, tous deux actionnés par vérins pneumatiques double effet, respectivement en Ø32 mm pour la butée et Ø50 mm pour l’indexage. Ces vérins Festo, reconnus pour leur fiabilité industrielle, sont détectables en position, ce qui assure un retour d’information systématique vers le pilotage automatisé.

La fonction principale de l’indexage consiste à lever légèrement la palette porte-pièce au-dessus du convoyeur afin de la désolidariser des bandes et de l’immobiliser avec précision sur un pion de centrage (système locating). Cela supprime tout jeu lié au transport et garantit un positionnement reproductible avec une tolérance de ± 0,03 mm.

Avec une capacité de charge verticale allant jusqu’à 100 daN, ce système convient aux postes où la palette est chargée avec des pièces lourdes ou des outillages spécifiques. L’ensemble est livré prêt à l’emploi, avec ses éléments de fixation, des trous prévus pour capteurs inductifs M12x100, et une portée de 4 mm pour la détection.

Ce produit s’intègre naturellement dans les installations utilisant les convoyeurs de la gamme TLM2000 d’elcom, et est totalement compatible avec les autres composants modulaires : palettes en U, butées standard ou amorties, capots de protection, systèmes de guidage, etc.

Dans un environnement industriel, l’indexage joue un rôle crucial :

Il réduit les erreurs de positionnement à zéro.

Il garantit un cycle fiable, répétable et sécurisé, quel que soit le type d’opération (vissage automatique, contrôle caméra, gravure, marquage, etc.).

Il permet de standardiser les mouvements tout en s’adaptant aux tolérances serrées du process.

L’indexage 300 mm est également prévu pour une intégration sécurisée : possibilité d’ajouter des régulateurs de débit pour moduler la vitesse, compatibilité avec des systèmes de sécurité de type "homme mort", et montage optimisé pour interventions rapides.

Côté maintenance, l’ensemble est conçu pour minimiser les interventions : vérins standards Festo remplaçables, accès aux éléments sans démontage complexe, et structure en aluminium anodisé et PA renforcé pour une résistance optimale à l’usure.

En résumé, cet indexage est une solution hautement performante pour des lignes à haut rendement, là où la productivité dépend autant de la cadence que de la régularité du positionnement.
