Indexage - 400 mm - Festo - TLM2000 - Système de transfert à palette

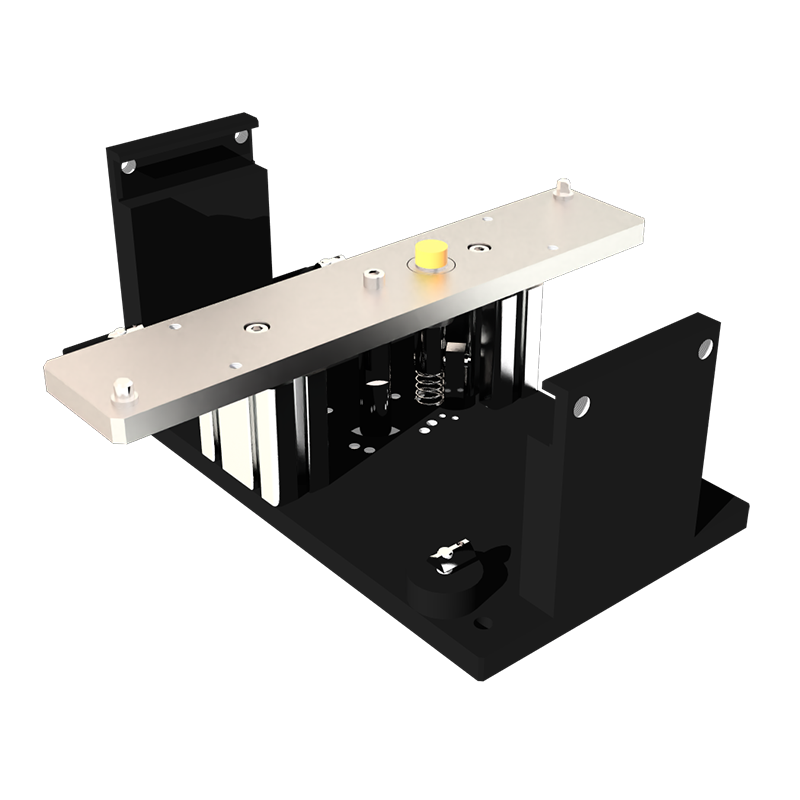

L’indexage 400 mm Festo pour système TLM2000 représente l’un des composants les plus complets pour les lignes de transfert à palette hautement automatisées. Sa fonction ne se limite pas à l’arrêt d’une palette ; elle combine avec efficacité l’arrêt, la levée et l’indexation précise par pion et locating. Ce triple rôle en fait un incontournable sur les postes où l’exactitude de positionnement conditionne la réussite des opérations mécaniques, robotiques ou manuelles.

En première étape, la palette est arrêtée par une butée intégrée équipée d’un vérin Festo ø32 mm. Ce blocage est net, contrôlé, et peut absorber les effets d’accumulation. Une fois stoppée, la palette est légèrement décollée des bandes transporteuses grâce à un second vérin ø50 mm. Ce soulèvement évite toute vibration ou interférence avec le mouvement des bandes, garantissant ainsi une stabilité optimale pour les opérations en cours.

Une fois la palette isolée du tapis, le système de centrage mécanique entre en action. Un pion vient se loger dans un logement usiné dans la palette porte-pièce (ou dans un accessoire prévu à cet effet), assurant une répétabilité de positionnement inférieure à ±0,03 mm. Ce niveau de précision est indispensable pour des applications telles que le vissage automatisé, les tests par capteur, l’assemblage robotisé ou les inspections visuelles.

L’ensemble a été conçu pour supporter une force verticale maximale de 100 daN au centre de la palette, autorisant la manipulation de charges lourdes ou de pièces techniques complexes. Il est donc parfaitement adapté à des environnements industriels intensifs où la fiabilité du positionnement est stratégique pour éviter les erreurs de production.

En matière de détection, l’indexage intègre des emplacements pour capteurs inductifs M12 noyables, permettant un retour d’information automatisé à chaque cycle. Cette intégration facilite la communication avec les automates de contrôle et permet un pilotage fluide et sûr de l’ensemble du système.

L’ergonomie et la sécurité n’ont pas été oubliées : l’option “homme mort” est disponible pour cet indexage, comme pour les modèles sur table ou indexages hauts, renforçant ainsi la sécurité opérateur dans le cas de manipulation manuelle ou d’arrêt d’urgence. Enfin, l’architecture mécanique de l’ensemble reste compacte, robuste, et facile à entretenir, ce qui en fait un composant particulièrement apprécié en milieu industriel exigeant.
